Інструкція до Акумуляторна циркулярна пила LEADER Lite BL20-6D

Посібник користувача

Акумуляторна циркулярна пила LEADER Lite BL20-6D

Щиро дякуємо за вибір електронної інструкції. Разом ми зменшуємо використання паперу та дбаємо про екологію. Це маленький, але важливий внесок у збереження природи.

Шановний покупець!

Компанія LEADER-mAh висловлює Вам вдячність за придбання цього акумуляторного інструменту.
Продукція під торговою маркою LEADER-mAh постійно вдосконалюється та покращується.

Зверніть увагу на пункт гарантійного обслуговування, який знаходиться в кінці даного посібника.
Перед початком робіт уважно вивчіть посібник з експлуатації. У процесі експлуатації дотримуйтесь технічних вимог, щоб забезпечити оптимальне функціонування інструменту та продовжити термін його служби.

Інструмент може мати деякі відмінності від цього посібника, повʼязані зі зміною конструкції, які не впливають на характеристики, умови її монтажу та експлуатації.

Будова інструменту

Основна ручка з гумовими вставками

Кнопка безпеки (захист від випадкового вмикання)

Захисний кожух

Отвір для виходу тирси

Регулятор кута пропила

Рухомий (нижній) захисний кожух пиляльного диска

Опорна металева підошва з регуляцією нахилу

Пильний диск

Посадковий отвір для акумулятора

Технічні характеристики

Номінальна напруга

20 B

Тип двигуна

Безщітковий

Максимальна глибина різу

54 мм

Нахил різу

до 45°

Максимальні оберти

6000 об/хв

Сумісність із пилозбірником

Так

Бренд

LEADER-mAh

Принцип роботи інструменту

Приведення в дію

При натисканні кнопки пуску запускається електродвигун, що передає обертальний момент на пиляльний диск.
Для безпеки передбачена кнопка блокування від випадкового ввімкнення, яку потрібно натиснути одночасно з пуском.

Обертання пиляльного диска

Диск починає обертатися з високою швидкістю, здатною різати деревину, пластик або інші м’які матеріали.
Оберти двигуна забезпечують чистий і рівний зріз без необхідності надмірного тиску з боку користувача.
Користувач веде пилу вздовж заготовки, тримаючи її обома руками за передню й задню ручки.

‍

Контроль напрямку та глибини

За допомогою регуляторів можна налаштувати глибину пропилу та кут нахилу для косого різу (наприклад, під 45°).

Захисні механізми

Нижній кожух автоматично відкривається під час занурення диска в матеріал і закривається після завершення різу.
При виникненні заклинювання або перевантаження двигун може зупинитися — це захист як для інструмента, так і для користувача.

Застосування

Поздовжнє та поперечне розпилювання деревини.

Ідеально підходить для швидкого й точного різу дощок, фанери, ОСБ, ДСП та інших деревоматеріалів.

Різання пластикових панелей і ПВХ-матеріалів.

За умови використання відповідного пиляльного диска, інструмент дозволяє акуратно працювати з пластиковими заготовками.

Косі (фасочні) різи під кутом.

Завдяки регульованій підошві пила дозволяє робити зрізи під потрібним кутом (зазвичай до 45°), що корисно при складанні каркасів і оздобленні.

Будівельно-монтажні та покрівельні роботи.

Незамінна для швидкого порізу матеріалів без прив'язки до електромережі — особливо зручна на висоті та в умовах обмеженого доступу.

‍

Підготовка до роботи

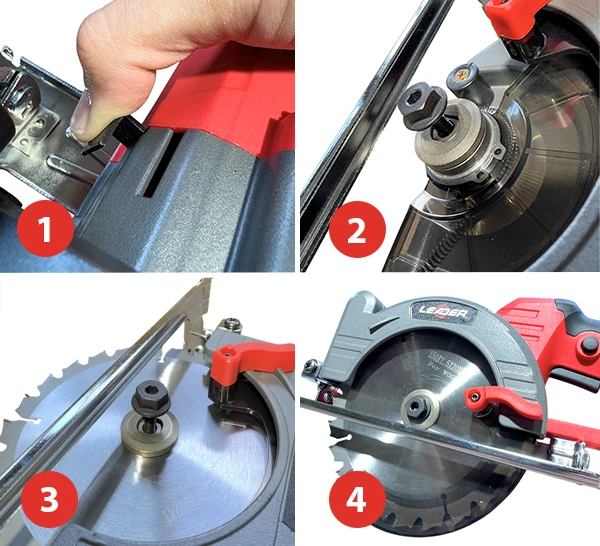

Установка пиляльного диска

Від’єднайте акумулятор від інструмента перед будь-якими роботами.
Натисніть і утримуйте фіксуючий шпиндель (див. фото), щоб заблокувати обертання вала.
Відкрутіть фіксуючу гайку разом із гвинтом, обертаючи ключ за годинниковою стрілкою.
Зніміть зовнішню фланцеву шайбу.
Надягніть пиляльний диск на посадкове місце шпинделя, дотримуючись правильного напрямку обертання, вказаного стрілкою на диску та на кожусі пилки.
Поверніть на місце фланцеву шайбу.
Накрутіть фіксуючу гайку і затягніть її гвинтом проти годинникової стрілки за допомогою шестигранного ключа, утримуючи шпиндель заблокованим.

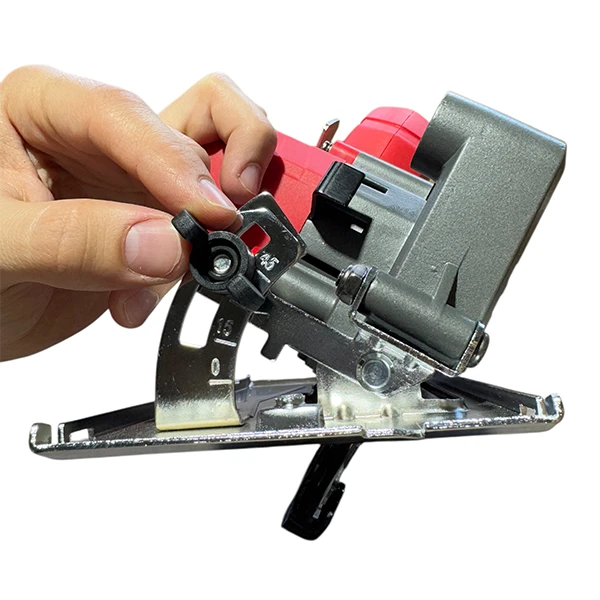

Регулювання кута нахилу

Ослабте фіксатор нахилу платформи.
Встановіть потрібний кут розпилу (0°…45°), орієнтуючись на шкалу на корпусі інструмента.
Затягніть фіксатор назад, щоб зафіксувати кут.

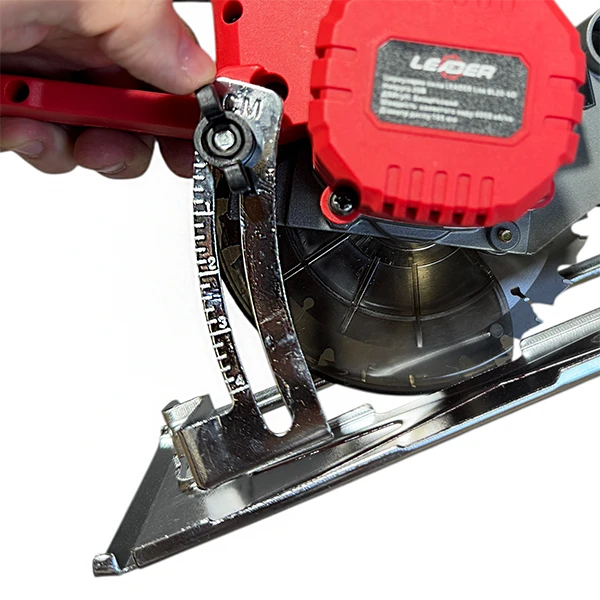

Регулювання глибини пропилу

Ослабте фіксатор глибини пропилу.
Встановіть платформу на потрібну висоту, щоб диск виступав під матеріал на 2–3 мм.
Затягніть фіксатор глибини пропилу.

Примітка: Надто глибокий пропил збільшує навантаження на двигун і зменшує термін служби акумулятора.

‍

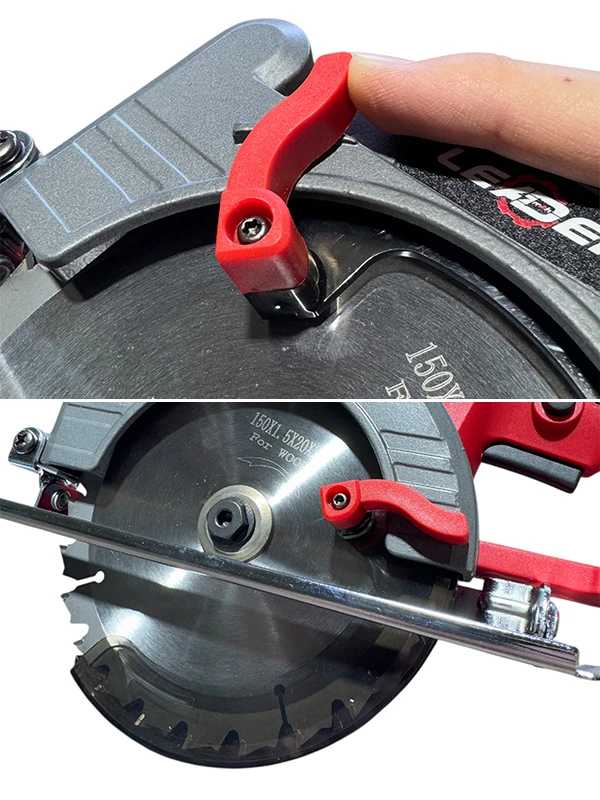

Перевірка захисного кожуха

Перевірте, чи рухливий захисний кожух відкривається і повертається в початкове положення без заїдань.
Під час роботи він автоматично відхиляється від диска під натиском матеріалу.

‍

Перед початком різання переконайтесь що:

диск міцно встановлений і обертається без биття;
акумулятор заряджений;
усі регулювання виконані і фіксатори затягнуті;
робоча поверхня чиста та без сторонніх предметів;
робочий одяг і волосся не можуть потрапити в зону різання.

Увага

Застереження

Експлуатація

Робоча позиція

Завжди тримайте пилку обома руками — правою за рукоятку, лівою за додаткову передню рукоятку.
Розташовуйте корпус інструмента так, щоб диск не перекривав огляд лінії різу.
Працюйте в стійкій позиції, не нахиляючись надто близько до лінії різання.

Початок різання

Перед різанням дайте диску набрати повних обертів.
Не торкайтеся матеріалу диском, доки інструмент повністю не розкрутився.
Під час різання не тисніть занадто сильно на пилку — дайте диску різати матеріал самостійно.

Проходження різу

Рухайте пилку рівномірно, без ривків і зупинок.
Слідкуйте, щоб не зміщати пилку вбік під час роботи — це може заклинити диск.

Якщо виникає опір:

зупиніть подачу вперед;
вимкніть пилку;
перевірте, чи немає сторонніх предметів у пропилі.

Уникнення віддачі (kickback)

Не починайте різання матеріалу з уже існуючої щілини.
Уникайте надто глибокого різу, що збільшує ризик заклинювання диска.
Тримайте руки поза зоною різання, ніколи не заводьте руку за лінію диска.
Не різайте деталі, які можуть рухатись або прогинатись під час різання.

Після завершення роботи

Відпустіть кнопку пуску і дочекайтеся повної зупинки диска перед тим, як відкласти інструмент.
Очистіть пилку від тирси та пилу.
Зніміть акумулятор перед зберіганням або перенесенням інструмента.

Увага

Застереження

Рекомендації під час роботи

Працюйте на чистій та стабільній поверхні. Забезпечте надійну опору заготовці, щоб уникнути зсувів і вібрацій під час різання.

Не починайте різ до повного розгону диска. Запускайте пилу лише тоді, коли пиляльний диск набрав максимальних обертів.

Ведіть інструмент рівномірно, без ривків. Не натискайте силоміць — дозвольте диску самостійно прорізати матеріал.

Слідкуйте за станом захисного кожуха. Перевіряйте, щоб він вільно повертався у вихідне положення та не заїдався.

Не змінюйте налаштування під час роботи. Змінювати глибину або кут різу можна лише після повної зупинки диска.

Уникайте пиляння предметів з металевими елементами. Наприклад, цвяхи чи шурупи можуть пошкодити диск або спричинити ривок.

Робіть перерви при довготривалій роботі. Це дозволить уникнути перегріву двигуна та зберегти акумулятор у доброму стані.

Обслуговування

Догляд за пиляльним диском

Регулярно очищуйте диск від смоли, тирси та забруднень, які можуть зменшити ефективність різу.
Перевіряйте стан зубців: при втраті гостроти — заточіть або замініть диск.

‍

Обслуговування корпусу та механізмів

Своєчасно видувайте пил із вентиляційних отворів та механічних частин, особливо навколо кожуха.
Періодично перевіряйте та підтягуйте гвинти, кріплення підошви та напрямних.

‍

Періодична перевірка інструмента

Регулярно перевіряйте:

чи немає ослаблених гвинтів чи деталей;
чи справні електричні елементи та перемикачі;
чи немає незвичних шумів під час роботи.

‍

При виявленні несправностей звертайтеся до авторизованого сервісного центру.

Увага

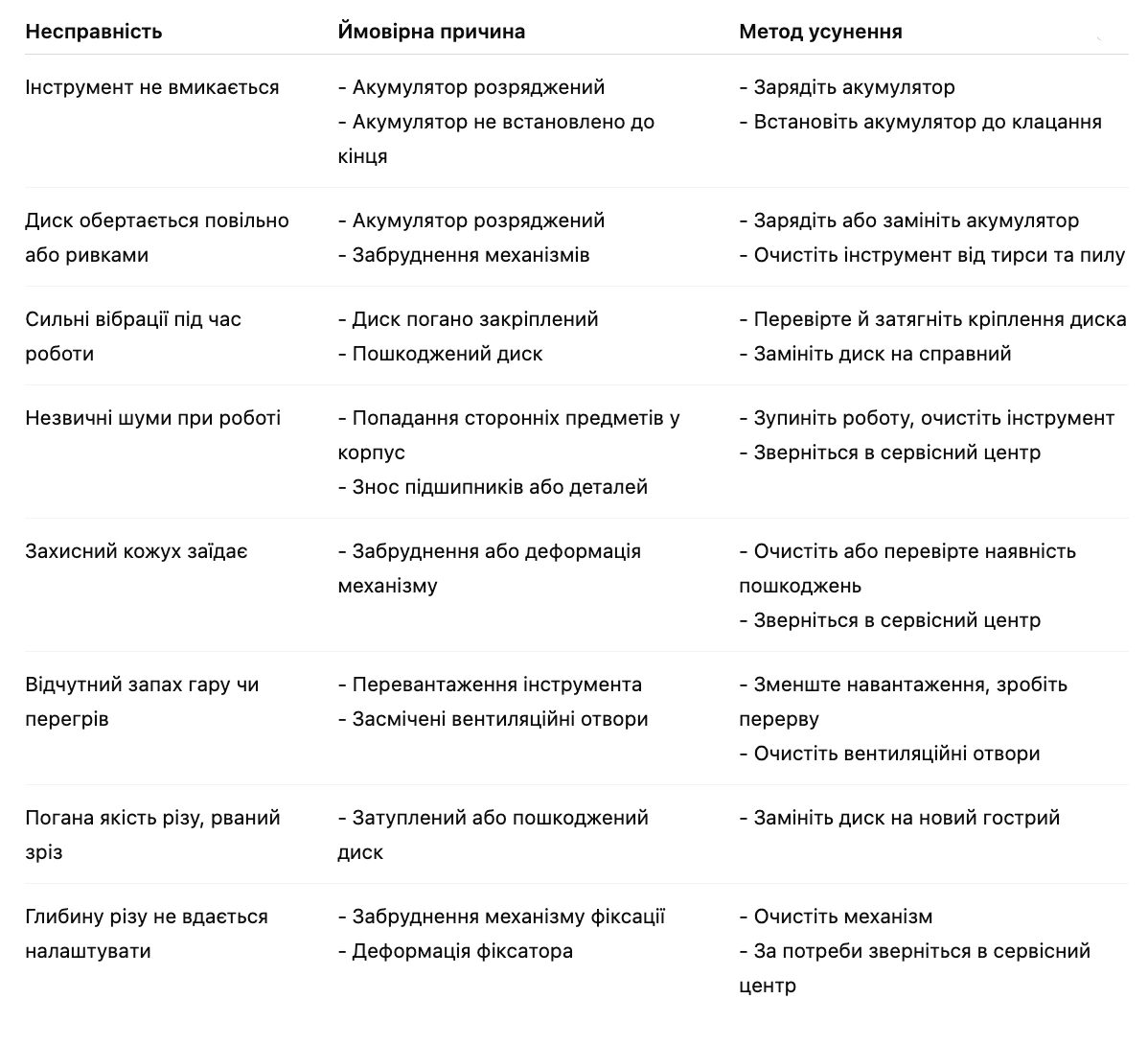

Можливі проблеми та методи їх усунення

Несправність

Ймовірна причина

Спосіб усунення

Інструмент не вмикається

Розряджений акумулятор

Неправильне встановлення акумулятора

Перевірте встановлення, переконайтесь, що акумулятор зафіксовано

Швидкість роботи знижується

Низький заряд акумулятора

Зарядіть акумулятор, або замініть на новий

Зношений акумулятор

Замініть акумулятор

Перегрів пристрою

Використання в екстремальних умовах

Дайте пристрою охолонути перед повторним використанням

Блокування вентиляційних отворів

Переконайтеся, що вентиляційні отвори не перекриті

Шум або вібрація під час роботи

Пошкодження ріжучого елемента

Перевірте лезо та замініть, якщо потрібно

Неправильне встановлення леза

Переконайтеся, що лезо правильно встановлене

Тример не заряджається

Пошкоджений кабель зарядки,або розʼєм

Перевірте кабель та розʼєм, замініть при необхідності

Пошкоджений зарядний пристрій

Спробуйте інший зарядний пристрій або зверніться до сервісу

Недостатня потужність під час косіння

Тупе, або пошкоджене лезо

Заточіть, або замініть лезо

Занадто густий, або високий шар трави

Косіть поступово, зрізуючи верхні шари

Падіння заряду акумулятора

Тривале зберігання без зарядки

Зарядіть акумулятор перед використанням

Зношений, або старий акумулятор

Замініть акумулятор на новий

Акумулятор

Термін придатності акумуляторної батареї для інструментів, таких як літій-іонні акумулятори 18650, зазвичай вимірюється кількістю циклів заря-джання/розряджання або часом, протягом якого батарея зберігає свою ефективність. Ось основні фактори, які впливають на термін служби акумулятора:

‍

Цикли заряджання/розряджання: Літій-іонні акумулятори зазвичай мають приблизно від 300 до 1000 циклів заряджання/розряджання, перш ніж їхня ємність значно знизиться.
Зберігання: Правильне зберігання акумуляторів може значно продовжити їхній термін служби. Ідеально зберігати акумулятор при кімнатній температурі та з частковим зарядом (близько 40-50%).
Використання: Регулярне використання і повне розряджання батареї перед зарядкою допомагає запобігти ефекту памʼяті, що особливо актуально для нікель-метал-гідридних (NIMH) акумуляторів, але менш критично для літій-іонних.
Температура: Високі та низькі температури можуть негативно вплинути на життєвий цикл акумулятора. Висока температура може прискорити втрату ємності, тоді як дуже низька температура може тимчасово знизити вихідну потужність.

Вказаний термін служби дійсний при дотриманні користувачем вимог цього керівництва.

На практиці, якщо ви користуєтеся інструментом регулярно і слідуєте рекомендаціям з догляду, ви можете очікувати, що літій-іонний акумулятор залишиться ефективним приблизно 3-5 років. Зверніть увагу, що "термін служби" не означає, що батарея раптово перестане працювати після цього часу; скоріше, ви можете помітити, що її здатність утримувати заряд або забезпечувати максимальну потужність поступово знижується.рмін служби дійсний при дотриманні користувачем вимог цього керівництва.

Заходи безпеки

Застосування інструменту допускається тільки відповідно до призначення та вимог зазначених у посібнику з експлуатації. Перед початком роботи необхідно вивчити посібник з експлуатації.

Увага

Не допускаються до роботи особи в стані алкогольного, наркотичного, або іншого спʼяніння, або під впливом лікарських препаратів, що знижують увагу і швидкість реакції.

Під час роботи необхідно:

використовувати індивідуальні засоби захисту (захисні окуляри, рука-вички);
утримувати робоче місце у чистоті, перед початком робіт прибрати всі зайві предмети;
не видаляти і не модифікувати електричні та механічні захисні меха-нізми;
не допускати дітей, тварин та сторонніх осіб до робочої зону;
не перевантажувати акумуляторний інструмент, він має працювати без застосування зайвих зусиль тварин та сторонніх осіб до робочої зону;
не використовувати його під час дощу, або під іншими опадами;
запобігати попаданню води до двигуна та інших електричних компо-нентів.

Використання інструменту забороняється:

при несправному вимикачі та/або нечіткій його роботі;
у приміщеннях з вибухонебезпечним, а також хімічно активним середовищем,
в умовах впливу крапель, бризок, на відкритих майданчиках або у час снігопаду чи дощу;
при появі диму або запаху ізоляції, що горить;
в умовах, що не призначені для роботи цим типом інструменту.
в умовах професійного користування, надаючи інструменту високий обʼєм роботи, не передбачених характеристиками даного інструменту.

Зберігання та утилізація

Інструмент до початку експлуатації повинен зберігатися у спеціальному захисному кейсі.
При зберіганні акумулятора на тривалий час (більше 1 місяця), необхідно підтримувати заряд на рівні 40-50% при температурі +5°С + 25°С, для запобігання його деградації.
У разі необхідності тривалого зберігання акумулятора ОБОВʼЯЗКОВО вийміть його з інструменту та зберігайте їх в сухому, прохолодному місці, подалі від прямих сонячних променів та доступу до вологи.
Регулярно перевіряйте інструмент на предмет пошкоджень зовнішніх частин, кабелю живлення та інших елементів. При виявленні пошкоджень необхідно відразу припинити використання інструменту і звернутися до кваліфікованого фахівця для його ремонту або заміни.
Уникайте зберігання інструменту у місцях з високим рівнем вібрації або ударних навантажень, оскільки це може привести до його передчасного зносу.
Дотримуйтесь інструкцій з обслуговування, вказаниху цьому керівни-цтві, для запобігання передчасного виходу інструменту з ладу.
При повному виробленні ресурсу акумулятора потрібно його утилізувати з дотриманням усіх норм і правил. Для цього необхідно звернутися до спеціалізованої компанії, яка, дотримуючись усіх законодавчих вимог, займається професійною утилізацією акумуляторів.

Гарантійні положення

Гарантійний випадок – будь-який заводський брак або не-справність, що виникла з вини виробника і виявлена в ході гарантійного терміну експлуатації.

Будьте уважні! Переконайтеся в автентичності придбаної продукції, використовуючи для перевірки офіційні веб-ресурси бренду LEADER-mah за адресами: leader-mah.com чи leader-tools.com.ua

Гарантійні зобовʼязання діють:

Тільки протягом встановленого терміну гарантії;

За умови предʼявлення гарантійного листа про положення (наявний у посібнику з експлуатації) та чека про покупку;

Товарний чек, який ви отримаєте після оплати товару - є офіційним документом, який слугуватиме підтвердженням купівлі та використовуватиметься для гарантійного обслуговування.

Гарантія дійсна 12 місяців з моменту дати продажу, зазначеної в товарному чеку. Будь-ласка, зберігайте його протягом гарантійного періоду.

Щоб скористатися гарантією необхідно додати чек до посилки при відправленні в сервісний центр.

У разі виходу інструменту з ладу протягом гарантійного терміну експлуатації з вини виробника, власник має право на безоплатний гарантійний ремонт, за дотримання таких умов:

відсутність механічних пошкоджень;

відсутність ознак порушення вимог керівництва з експлуатації;

відсутність наявність копії електронного, або іншого чеку, який був наданий покупцеві після оплати;ознак порушення вимог керівництва з експлуатації;

відсутність слідів некваліфікованого ремонту.

Безоплатний ремонт або заміна інструменту протягом гарантійного терміну експлуатації проводиться за умови дотримання споживачем правил експлуатації та технічного обслуговування, зберігання та транспортування.

При виявленні Покупцем будь-яких несправностей акумуляторного інструменту, протягом гарантійного терміну він повинен проінформувати про це Продавця та надати інструмент Продавцю для перевірки.

У разі обґрунтованості претензій Продавець зобовʼязується власним коштом здійснити ремонт інструменту, або його заміну.

Транспортування акумуляторного інструменту для експертизи, гарантійного ремонту, або заміни здійснюється за рахунок Покупця.

У тому випадку, якщо несправність інструменту викликана порушенням ним умов його експлуатації, або Покупцем порушено умови, передбачені даним посібником, Продавець за згодою Покупця має право здійснити ремонт акумуляторного інструменту за окрему плату.

На продавця не можуть бути покладені інші, не передбачені цим керівництвом, зобовʼязання.

Гарантія НЕ поширюється:

Якщо не наданий товарний чек, засвідчуючий офіційне походження купівлі інструменту та гарантоване сервісне обслуговування;

Якщо були здійснені самостійні заміни деталей або виявлені слідивтручання;

При пошкодженні обмоток ротора чи статора;

Наробочий знос кріплень, внутрішніх механізмів: гумових ущільнень, сальників, ременів, фільтрів, підшипників, тощо;

На природне зношення знарядь чи аксесуарів або вичерпання ре-сурсу акумулятора;

На механічні ушкодження, включно з тріщинами чи вмʼятинами;

У разі продовження шнура або заміни вилки;

При наявності пошкоджених пилкових дисків або кожухів;

При наявності іржі або корозії;

При деформації шпинделя;

При виявленні надмірного забруднення;

Якщо були виявлені несанкціоновані сліди рідин;

На зношені або пошкоджені щітки двигуна;

На зношені шестерні;

При не дотриманні правильного зберігання або експлуатації;

При використанні не за призначенням;

Уразі доробки конструкції;

Поломки, що не виникли через вину виробника (наприклад, перепади напруги, природні катаклізми);

Використання без необхідних захисних засобів, які надаються разом з обладнанням.

При виявленні несправності, що виникли внаслідок перенавантаження акумуляторного інструменти, яке спричинило вихід з ладу електромотора або інших вузлів та деталей.

До безумовних ознак перенавантаження акумуляторного інструменту відносяться: поява кольору, деформація або оплавлення деталей та вузлів інструменту, поява запаху горілого, потемніння, або обвуглювання ізоляції проводів електродвигуна під впливом високої температури та навантажень.

Не гарантійний випадок – будь-які поломки, повʼязані з недотриманням правил і умов експлуатації, нормального зносу, регламенту технічного обслуговування і внесенням змін в конструкцію.

Обмін, або повернення

Покупець має право повернути товар протягом 14 днів з моменту при-дбання, якщо він не був у використанні, його товарний вид, споживчі вла-стивості, пломби, ярлики, а також розрахунковий документ, виданий Покупцеві разом із проданим товаром, збережено.

У випадку повернення товару продавець зобов'язаний повернути споживачеві суму, сплачену ним згідно товарного чеку, протягом 7-ми днів від дня отримання вимоги у вигляді заповненого акту повернення.

Акт повернення заповнюється Покупцем та прикладається до товару, за який він хоче отримати повернення коштів.

Продавець має право провести діагностику та перевірку дотримання вимог покупцем, описаних у п.1.

У разі, не дотримання вимог згідно п.1, Продавець має право відмовити Покупцеві у повернення коштів, та запропонувати інші варіанти (ремонт, заміна, знижка, тощо).

Обмін та повернення товару, який завідомо, без необхідності проведення експертизи, не відповідає заявленим характеристикам або комплектації — оплачується за рахунок компанії.

В іншому випадку, якщо товар не має дефектів і він відповідає заявленим характеристикам, але покупець все ж таки хоче його повернути, і з моменту покупки пройшло не більше 14 днів - всі витрати за доставку бере на себе Покупець.

Телефон для зв'язку
