Акумуляторна міні-пила LEADER AutoPro BL20-6SA
Компанія LEADER-mAh висловлює подяку за придбання цього акумуляторного інструменту. Перед початком робіт уважно вивчіть посібник. Дотримуйтесь технічних вимог, щоб забезпечити безпечну роботу та довгий строк служби. Інструмент може мати незначні відмінності від ілюстрацій, які не впливають на характеристики та умови експлуатації.

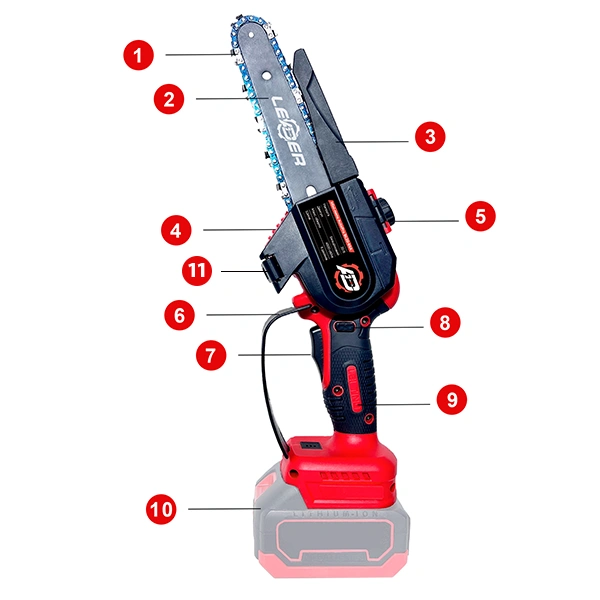

Будова інструменту
01- 1
Ланцюг – ріжучий елемент, оснащений зубцями для швидкого та чистого розрізання деревини.
- 2
Пильна шина – металева направляюча, по якій рухається ланцюг під час роботи.
- 3
Захисний кожух – прикриває верхню частину шини та ланцюга, захищаючи користувача від стружки та випадкового дотику.
- 4
Пластикові зубці упору – забезпечують надійну фіксацію пили на матеріалі під час різання.
- 5
Отвір для мастила з підкачкою – місце для заливання мастила, а також підкачки для змащення ланцюга.
- 6
Захист для пальців – захищає руку користувача від випадкового контакту з ланцюгом або уламками.
- 7
Кнопка пуску – вмикає роботу пили.
- 8
Кнопка запобіжник – запобігає випадковому увімкненню інструмента.
- 9
Прогумована рукоятка – забезпечує надійний та зручний хват, зменшує ковзання руки.
- 10
Акумулятор – джерело живлення, забезпечує автономну роботу пили.
- 11
Засувка для фіксації кришки
Технічні характеристики
02- Номінальна напруга
- 20 B
- Тип двигуна
- Безщітковий
- Максимальні оберти
- 4500 об/хв
- Швидкість ланцюга
- 8 м/с
- Крок ланцюга
- 1/4"
- Джерело живлення
- Li-ion акумулятор
- Розмір пильної шини
- 6 дюймів
- Змащення ланцюга
- Напівавтоматичне з підкачкою
- Натяг ланцюга
- Автоматичний
- Бренд
- LEADER-mAh
- Країна бренду
- Україна
Принцип роботи інструменту
03- 1
Живлення та запуск
Акумулятор (10) постачає електроенергію до безщіткового електродвигуна, забезпечуючи стабільну та потужну роботу інструмента без необхідності підключення до електромережі. Для запуску інструмента спочатку потрібно натиснути кнопку запобіжника (8), яка блокує випадковий пуск, а потім натиснути кнопку пуску (7). Пила починає працювати лише при одночасному натисканні обох елементів керування.
- 2
Рух ланцюга
При увімкненні пили двигун приводить у рух ланцюг (1), який обертається навколо пильної шини (2). Ланцюг оснащений ріжучими зубцями, які швидко та точно розрізають деревину чи інші матеріали. Завдяки конструкції пильної шини рух ланцюга відбувається стабільно та рівно.
- 3
Контроль різання
Під час різання пластикові зубці упору (4) допомагають утримувати пилу в стабільному положенні, запобігаючи ковзанню інструмента по матеріалу. Захисний кожух (3) прикриває верхню частину шини та ланцюга, мінімізуючи ризик травмування користувача уламками чи випадковим дотиком до ріжучої частини.
- 4
Напівавтоматичне змащення ланцюга
Для зменшення тертя та перегріву ріжучих елементів використовується мастило, яке заливається через отвір для мастила з кришкою (5). Під час роботи змащення ланцюга здійснюється напівавтоматично — за допомогою натискання на прозору кнопку підкачки. Це дозволяє дозовано та рівномірно подавати мастило на ланцюг, забезпечуючи його плавний хід і подовжуючи термін служби інструмента.
- 5
Автоматичний натяг ланцюга
Ця модель оснащена автоматичним механізмом натягу ланцюга. При роботі інструмент самостійно регулює натяг ланцюга, запобігаючи його провисанню чи надмірному натягуванню. Це забезпечує стабільну роботу, зменшує знос деталей і спрощує обслуговування інструмента, оскільки користувачу не потрібно вручну підтягувати ланцюг.
Застосування
04- 1
Обрізка дерев і кущів, заготівля тонких дров, столярні та монтажні роботи в деревині. Оптимальний діаметр різу — до ~15 см (залежить від породи й техніки різання).
- 2
Робота в місцях без електрики та у важкодоступних зонах — компактна шина 6″ з ланцюгом кроку 1/4″ забезпечує керований, чистий різ.
- 3
Не призначена для валки великих дерев, різання металу/цегли, а також робіт над головою або з драбини без страховки.
Підготовка до роботи
05- 1
Огляд і ЗІЗ.
Окуляри, рукавички зчеплення, щільний одяг без вільних елементів. Перевірте цілісність шини/ланцюга, кожуха, кнопки-блокування.
- 2
Мастило ланцюга
Заповніть бачок оливи для ланцюгових пил, зробіть 2–3 натискання кнопки підкачки до появи слідів оливи на ланцюгу (система напівавтоматичного змащення).
- 3
Натяг
Переконайтесь, що система автоматичного натягу працює: ланцюг не провисає, але вільно протягується рукою в рукавичці. За потреби — зупиніться й перевірте ще раз.
- 4
АКБ і тест
Встановіть заряджену 20 В АКБ до клацання. Утримуючи пилу від себе, натисніть запобіжник і коротко — курок: ланцюг має рівно набрати хід.
- 5
Робоча зона
Заберіть сторонніх осіб на 5 м; деталь/гілку зафіксуйте, забезпечте напрям падіння.
Експлуатація
06- 1
Старт різу
Увімкніть пилу, виведіть ланцюг на оберти поза матеріалом.
- 2
Упор
Заведіть пластикові зубці упору у матеріал — це стабілізує пилу та зменшує підкидання. Потім плавно подавайте шину.
- 3
Різання гілки
Для гілок, що можуть затиснути шину: зробіть короткий підріз знизу (1–2 см), потім основний різ зверху.
- 4
Довгі/товсті гілки (до ~15 см)
Не «глушіть» двигун у матеріалі; за зниження обертів — вийдіть з пропилу, дайте інструменту набрати хід.
- 5
Змащення під час роботи
Перед новим пропилом натискайте кнопку підкачки, щоб підтримувати стабільний мастильний шар.
- 6
Якщо інструмент помітно нагрівся або знизив оберти — зробіть перерву. За спрацюванням захисту (автовимкнення) дайте охолонути та продовжуйте у нижчому режимі.
Рекомендації під час роботи
07- 1
Тримайте інструмент двома руками, коли це можливо; одною — лише на легких операціях у стабільній позі.
- 2
Уникайте дотику носком шини — зона підвищеного підкидання. Працюйте серіями, не допускайте тривалого «задушування» мотора в пропилі.
- 3
Ланцюг має різати стружкою, а не пилом: якщо з’являється дим або дрібний пил — додайте мастило/загостріть ланцюг.
- 4
На вологій деревині зменшуйте подачу, частіше змащуйте ланцюг.
- 5
Не ріжте вище рівня плечей, не тягніться через перешкоди, не працюйте з драбини без страхувальних заходів.
Обслуговування
08- 1
Після кожної зміни
- знеструмити, очистити шину/ланцюг/кожух від тирси;
- перевірити, чи працює автоматичний натяг; протерти корпус.
- 2
Ланцюг і шина
- регулярно підтягувати/контролювати (навіть із автонатягом); періодично перевертавати шину для рівномірного зносу;
- ланцюг — точити напилком під крок 1/4″ або замінити, якщо витягнувся/вибився крок.
- 3
Змащування
- використовувати тільки ланцюгову оливу відповідної в’язкості;
- тримати бачок заповненим на 1/2–3/4; стежити за чистотою каналу подачі.
- 4
АКБ
- заряджати при +10…+30 °C; для зберігання >1 міс — 40–60 % заряду;
- контакти сухі й чисті.
- Не розбирайте інструмент самостійно, якщо не маєте відповідної кваліфікації.
- При появі сторонніх звуків, запаху горілого або надмірного перегріву негайно припиніть використання інструмента і зверніться до сервісного центру.
- Не занурюйте інструмент у воду чи інші рідини.

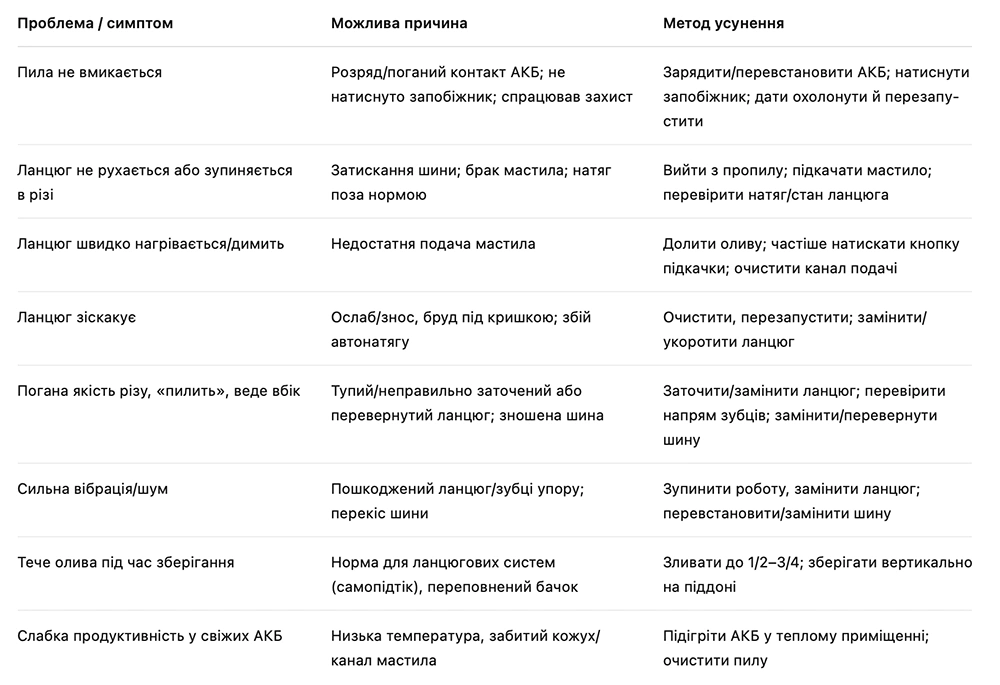

Можливі проблеми та методи їх усунення
09
Акумулятор
10- Заряджайте акумулятор лише рекомендованим виробником зарядним пристроєм.
- Не залишайте акумулятор повністю розрядженим на тривалий час.
- Зберігайте в сухому прохолодному місці, подалі від прямого сонця та джерел тепла.
- Якщо акумулятор пошкоджено або помітно нагрівається — припиніть використання і зверніться в сервіс.
Заходи безпеки
11- Перед будь-яким обслуговуванням знімайте акумулятор.
- Працюйте в захисних окулярах, рукавицях і, за потреби, навушниках.
- Не використовуйте пошкоджені оснастки, кожухи чи корпуси.
- Тримайте сторонніх осіб поза робочою зоною.
- Не працюйте під дощем, у вологих умовах або біля легкозаймистих матеріалів.
Зберігання та утилізація
12- Зберігайте інструмент у сухому місці, знявши акумулятор.
- Очистіть корпус і робочі частини від пилу та стружки перед зберіганням.
- Акумулятори та електроінструмент утилізуйте згідно з місцевими правилами, не викидайте в побутове сміття.
Гарантійні положення
13Гарантія дійсна 12 місяців з дати продажу, зазначеної в товарному чеку. Для гарантійного обслуговування додайте чек до посилки. Безоплатний ремонт можливий за відсутності механічних пошкоджень, слідів некваліфікованого ремонту та порушень правил експлуатації.
Повернення товару належної якості — протягом 14 днів, якщо збережено товарний вигляд, пломби, ярлики та розрахунковий документ. Контакти сервісу: 0 800 2000 70, вул. Лесі Українки, 19, м. Вишневе; приймання — Нова пошта №2, м. Вишневе.
