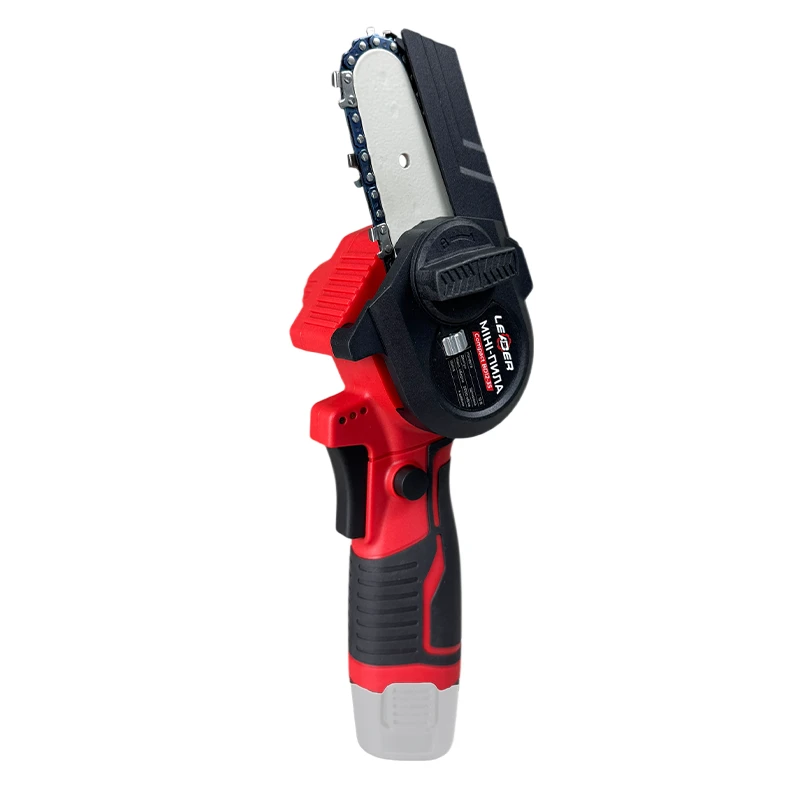

Акумуляторна міні-пила LEADER Compact BD12-3S
Компанія LEADER-mAh висловлює подяку за придбання цього акумуляторного інструменту. Перед початком робіт уважно вивчіть посібник. Дотримуйтесь технічних вимог, щоб забезпечити безпечну роботу та довгий строк служби. Інструмент може мати незначні відмінності від ілюстрацій, які не впливають на характеристики та умови експлуатації.

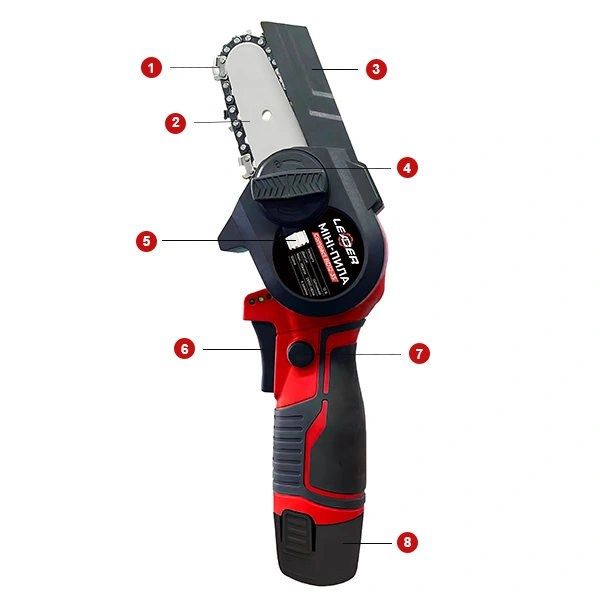

Будова інструменту
01- 1
Ланцюг – ріжучий елемент, оснащений зубцями для швидкого та чистого розрізання деревини.
- 2
Пильна шина – металева направляюча, по якій рухається ланцюг під час роботи.
- 3
Захисний кожух – прикриває верхню частину шини та ланцюга, захищаючи користувача від стружки та випадкового дотику.
- 4
Механізм фіксації притискної кришки – фіксує кришку механізму натягу та шини для легкого обслуговування інструмента.
- 5
Механізм натягу ланцюга – дозволяє швидко відрегулювати натяг ланцюга без використання інструментів.
- 6
Кнопка пуску – вмикає електродвигун та запускає обертання ланцюга.
- 7
Кнопка запобіжник – запобігає випадковому ввімкненню пили, підвищуючи безпеку користування.
- 8
Акумулятор – забезпечує електроживлення інструмента, гарантує мобільність та незалежність від мережі.
Технічні характеристики
02- Номінальна напруга
- 12 В
- Тип двигуна
- Щітковий
- Максимальні оберти
- 23100 об/хв
- Довжина шини
- 3 дюйми
- Джерело живлення
- Li-ion акумулятор
- Бренд
- LEADER-mAh
Принцип роботи інструменту
03- 1
Передача енергії від акумулятора
Li-ion акумулятор подає напругу 12 V на щітковий електродвигун, забезпечуючи стабільну роботу інструменту без потреби в мережевому живленні.
- 2
Робота щіткового двигуна
Щітковий електродвигун обертає ведучу зірочку, яка через ланцюг передає обертальний рух на шину. Це дозволяє пиляти деревину з високою швидкістю різання.
- 3
Рух пильного ланцюга
Ланцюг із гострими різальними ланками рухається по направляючій шині довжиною 3 дюйми, виконуючи точне та швидке різання матеріалу. Швидкість обертання без навантаження становить до 23100 об/хв, що забезпечує чистий та акуратний зріз.
- 4
Система управління інструментом
Запуск пили відбувається натисканням пускової кнопки, яка активує електродвигун. Відпускання кнопки миттєво зупиняє рух ланцюга, підвищуючи безпеку роботи.
- 5
Механізм натягу ланцюга
На корпусі пили розташований барашковий регулювальний гвинт (велика кругла рукоятка з насічками), який забезпечує швидкий і безключовий натяг ланцюга.
Застосування
04- 1
Сад і двір: обрізка гілок і кущів, формування крон, підготовка хмизу/тонких дров, розкрій рейок/брусків і садових кілків.
- 2
Монтажні та побутові роботи по деревині у місцях без електрики та у стислих зонах — компактна шина 3″ дає точний керований різ однією рукою (за безпечних умов).
- 3
Не призначена для валки дерев, різання металу/цегли та робіт вище рівня плечей.
Підготовка до роботи
05- 1
Перевірка стану
Оглянути ланцюг, шину, захисний кожух, справність кнопки-запобіжника та плавність ходу курка.
- 2
Натяг ланцюга (безключовий)
Відкрийте кришку «барашком», встановіть/натягніть ланцюг і зафіксуйте кришку. Ланцюг має щільно прилягати до шини, вільно протягуватись рукою (у рукавичці) без провисання.
- 3
Змащення
Якщо конструкція не має бачка змащення — нанесіть на ланцюг і напрямну кілька крапель ланцюгової оливи; повторюйте регулярно під час роботи.
- 4
Живлення і пробний пуск
Встановити заряджену АКБ 12 В до клацання, коротко перевірити запуск/зупинку та відсутність сторонніх шумів.
- 5
Робоча зона
Заберіть сторонніх осіб на 5 м; деталь/гілку зафіксуйте, забезпечте напрям падіння.
Експлуатація
06- 1
Постановка
- Виведіть ланцюг на оберти поза матеріалом, потім торкніться заготовки нижньою ділянкою шини (уникайте «носка»).
- 2
Подача
- Ріжте плавно, не «душіть» мотор. За ознак затискання зробіть короткий підріз знизу 1–2 см і завершіть різ зверху.
- 3
Довший різ
- Проходьте матеріал секторами; якщо швидкість впала — вийдіть із пропилу, дайте пилі набрати оберти й продовжуйте.
- 4
Під час роботи
- Регулярно контролюйте натяг;
- додавайте оливу на ланцюг і шину (кілька крапель кожні 15–30 с активного різу або перед кожним новим пропилом).
- Якщо інструмент помітно нагрівся або знизив оберти — зробіть перерву.
- За спрацюванням захисту (автовимкнення) дайте охолонути та продовжуйте у нижчому режимі.
- 5
Пауза/заміна АКБ
- Відпустіть курок, дочекайтесь повної зупинки ланцюга, зніміть АКБ;
- встановіть заряджену.
- 6
Завершення
- Очистіть пилу від тирси, послабте натяг на зберігання.
Рекомендації під час роботи
07- 1
Хват. Тримайте інструмент двома руками коли можливо; однією — тільки на легких операціях у стабільній позі.
- 2
Контроль віддачі. Не торкайтесь носком шини — це зона підвищеного підкидання.
- 3
Різ має бути «стружкою». Дим/пил свідчать про тупий ланцюг або брак змащення — зупинитись, підтягнути/заточити ланцюг, додати оливу.
- 4
На вологій деревині зменшуйте подачу, частіше змащуйте ланцюг.
- 5
Охолодження. Не перекривайте вентиляційні канали; працюйте серіями з короткими паузами — так довше тримається потужність щіткового двигуна.
Обслуговування
08- 1
Після кожної зміни
- Знеструмити, очистити шину/ланцюг/кришку від тирси;
- протерти корпус; перевірити натяг.
- 2
Ланцюг і шина
- Регулярно точити або міняти;
- періодично перевертати шину для рівномірного зносу.
- 3
Фіксатор і «барашок».
- Перевіряти цілісність кришки, різьби та пружності притиску;
- зношені елементи — замінити. (Безключовий доступ спрощує це.)
- 4
АКБ
- заряджати при +10…+30 °C; для зберігання >1 міс — 40–60 % заряду;
- контакти сухі й чисті.
- Не розбирайте інструмент самостійно, якщо не маєте відповідної кваліфікації.
- При появі сторонніх звуків, запаху горілого або надмірного перегріву негайно припиніть використання інструмента і зверніться до сервісного центру.
- Не занурюйте інструмент у воду чи інші рідини.

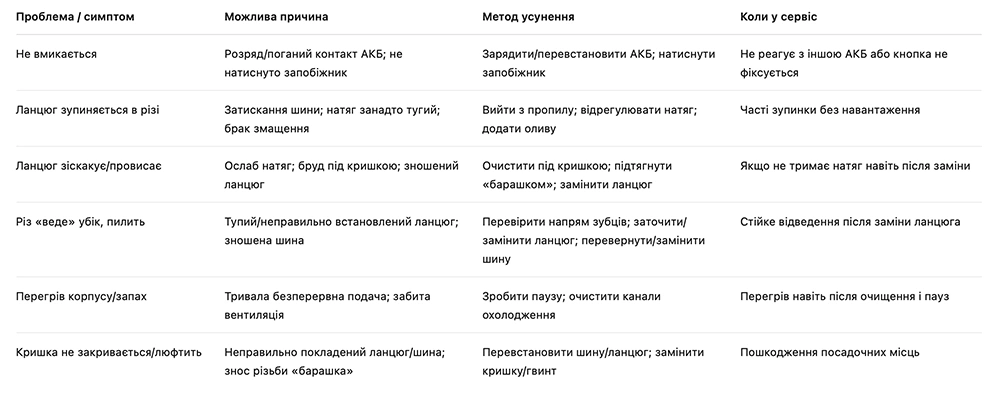

Можливі проблеми та методи їх усунення
09
Акумулятор
10- Заряджайте акумулятор лише рекомендованим виробником зарядним пристроєм.
- Не залишайте акумулятор повністю розрядженим на тривалий час.
- Зберігайте в сухому прохолодному місці, подалі від прямого сонця та джерел тепла.
- Якщо акумулятор пошкоджено або помітно нагрівається — припиніть використання і зверніться в сервіс.
Заходи безпеки
11- Перед будь-яким обслуговуванням знімайте акумулятор.
- Працюйте в захисних окулярах, рукавицях і, за потреби, навушниках.
- Не використовуйте пошкоджені оснастки, кожухи чи корпуси.
- Тримайте сторонніх осіб поза робочою зоною.
- Не працюйте під дощем, у вологих умовах або біля легкозаймистих матеріалів.
Зберігання та утилізація
12- Зберігайте інструмент у сухому місці, знявши акумулятор.
- Очистіть корпус і робочі частини від пилу та стружки перед зберіганням.
- Акумулятори та електроінструмент утилізуйте згідно з місцевими правилами, не викидайте в побутове сміття.
Гарантійні положення
13Гарантія дійсна 12 місяців з дати продажу, зазначеної в товарному чеку. Для гарантійного обслуговування додайте чек до посилки. Безоплатний ремонт можливий за відсутності механічних пошкоджень, слідів некваліфікованого ремонту та порушень правил експлуатації.
Повернення товару належної якості — протягом 14 днів, якщо збережено товарний вигляд, пломби, ярлики та розрахунковий документ. Контакти сервісу: 0 800 2000 70, вул. Лесі Українки, 19, м. Вишневе; приймання — Нова пошта №2, м. Вишневе.
