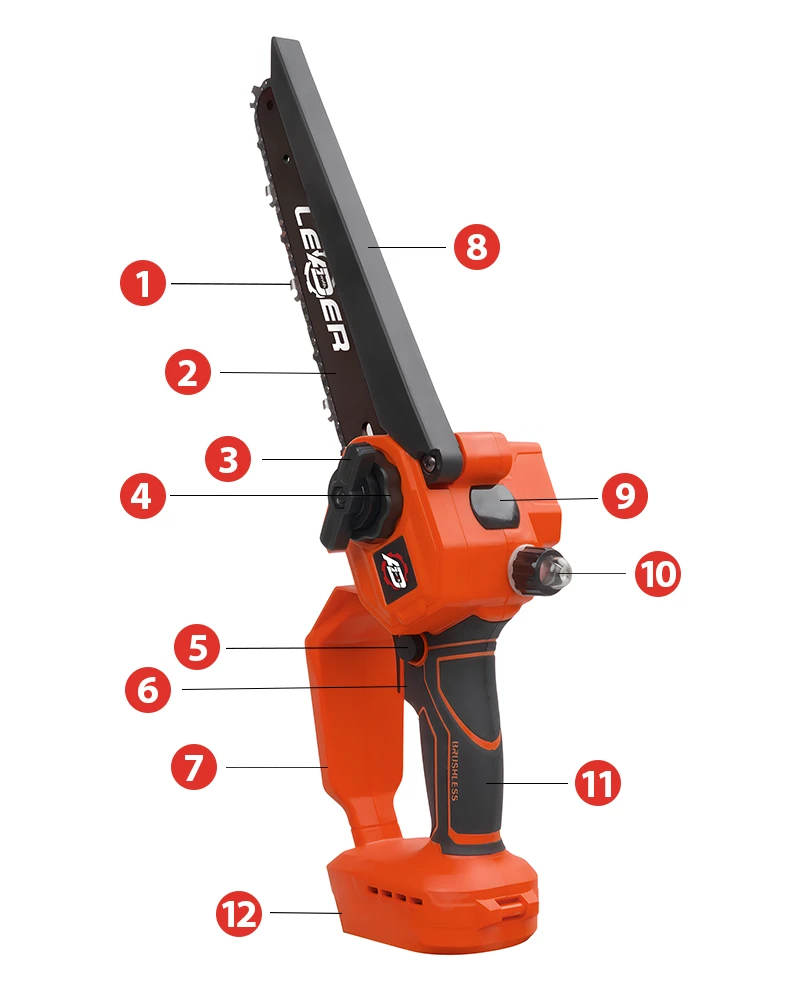

Акумуляторна міні-пила LEADER Ultra BL20-8S

Акумуляторна міні-пила працює від літій-іонного акумулятора, який встановлюється в гніздо інструмента та забезпечує живлення безщіткового електродвигуна.

Безщітковий двигун обертає привідну зірочку, яка приводить у рух пильний ланцюг навколо шини. Це дозволяє швидко та ефективно здійснювати різання деревини.

Пильний ланцюг рухається по напрямній шині. Ланцюг має зубці, які врізаються у матеріал, здійснюючи різ.

Ланцюг потребує постійного змащування. Для цього передбачено масляний бачок із кнопкою-підкачкою. Масло подається в простір між шиною та ланцюгом, зменшуючи тертя і знос деталей.

Натяг ланцюга виконується через барашковий механізм натягу. Правильний натяг запобігає спаданню ланцюга і знижує знос.

• Інструмент оснащено кнопкою блокування увімкнення (Lock-Out Button), що запобігає випадковому запуску.
• Для увімкнення необхідно спершу натиснути Lock-Out Button, а потім — основний вимикач On/Off.
• Пила має рукоятку з антивібраційним покриттям і захист пальців для безпечної роботи.

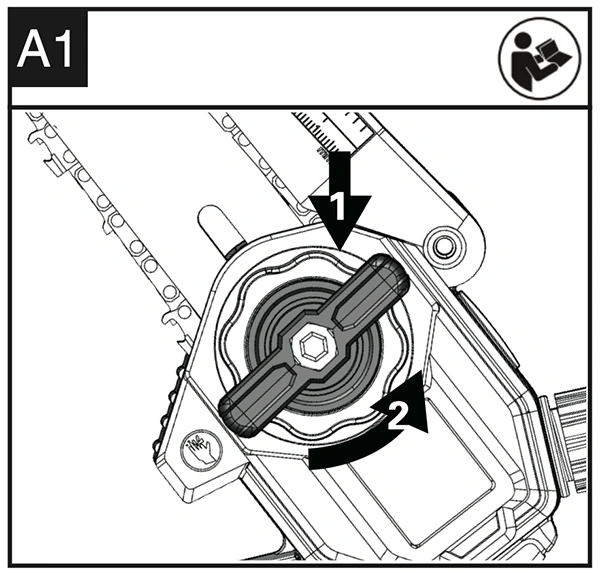

1. Поверніть барашковий механізм натягу ланцюга проти годинникової стрілки, щоб попустити натяг ланцюга.
2. Поверніть фіксуючий гвинт кришки проти годинникової стрілки, щоб відкрутити кришку корпуса.
3. Зніміть кришку корпуса, щоб отримати доступ до напрямної шини та механізму установки ланцюга.

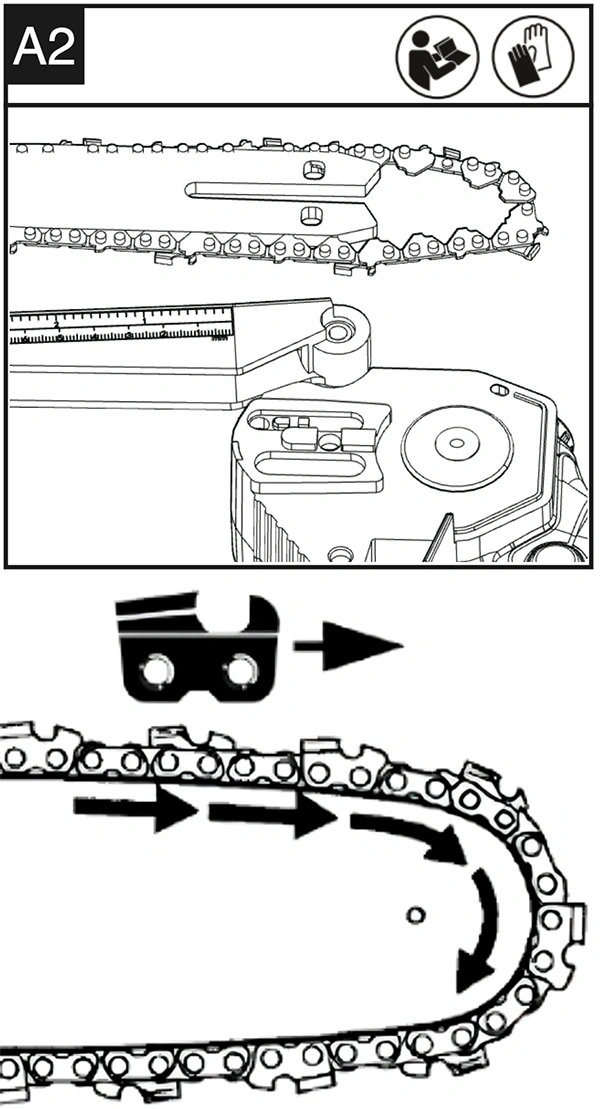

1. Розташуйте ланцюг у пазу навколо напрямної шини.
2. Обовʼязково перевірте правильний напрямок руху ланцюга, порівнявши його з позначкою напрямку, розташованою на пильній шині (2) або на корпусі інструмента.
3. Переконайтеся, що ланцюг рівномірно сидить у пазу та не провисає.

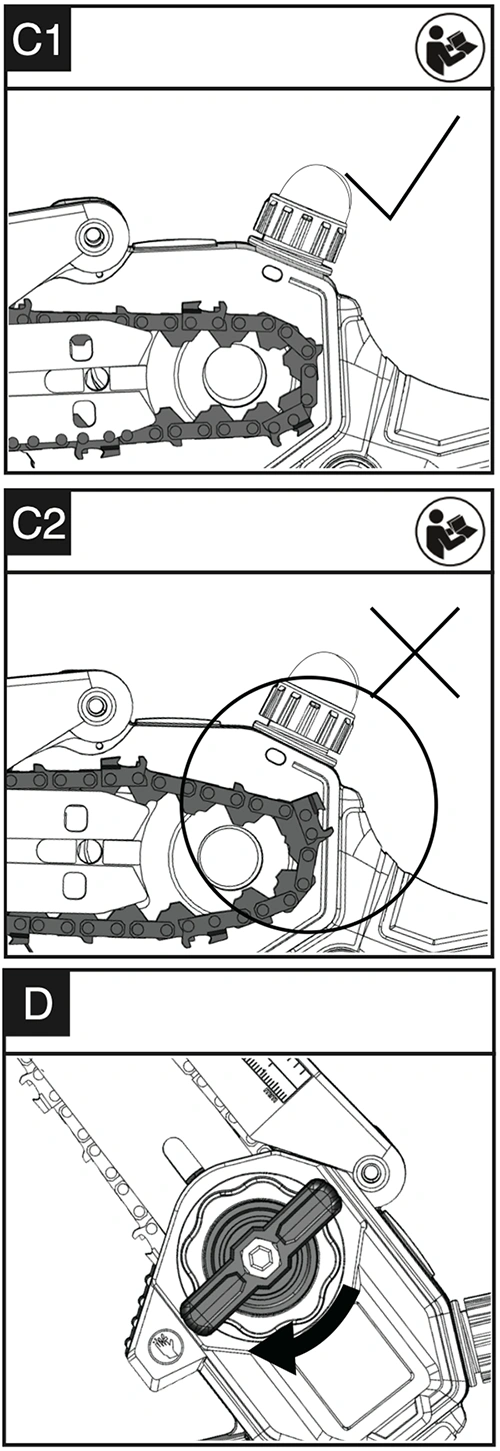

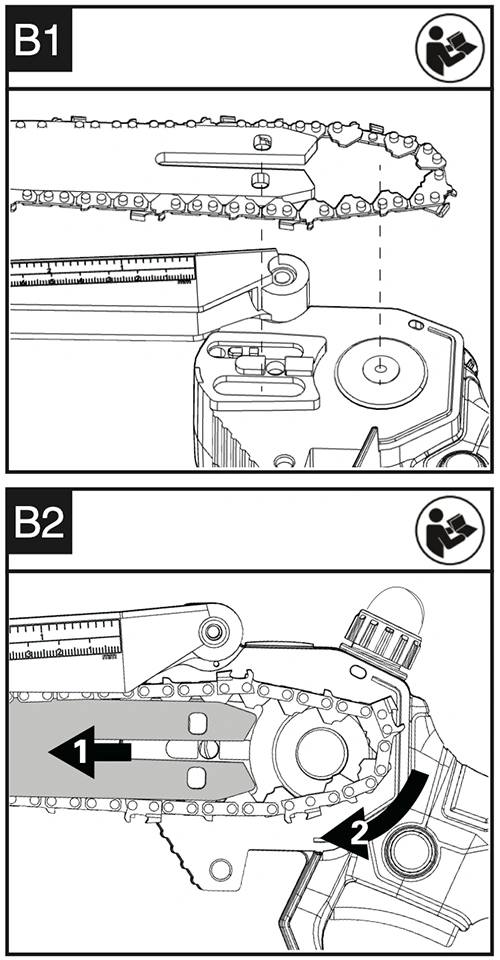

1. Одягніть ланцюг на ведучу зірочку, розташовану на корпусі інструмента.
2. Переконайтеся, що болт кріплення шини та фіксатор шини правильно входять у паз на отворі напрямної пильної шини.
3. Ланцюг має вільно розташовуватися навколо ведучої зірочки та напрямної шини без перекручень або перекосів.

• Упевніться, що всі елементи встановлено правильно.
• Переконайтеся, що ведучі ланки ланцюга повністю сіли у паз зірочки.
• Якщо ланцюг перекручено (утворився залом), обережно підніміть ланцюг на шині перед заломом і витягніть його, випрямляючи.
• Ланцюг повинен вільно обертатися та бути без заломів.

1. Встановіть прижимну кришку назад.
2. Підкрутіть фіксуючий гвинт кришки за годинниковою стрілкою для її фіксації, але не до упору, щоб дати простір для регулювання натягу ланцюга.

Увага! Ланцюг поки що не натягнутий. Виконайте натяг ланцюга перед роботою, який описаний у наступному пункті.

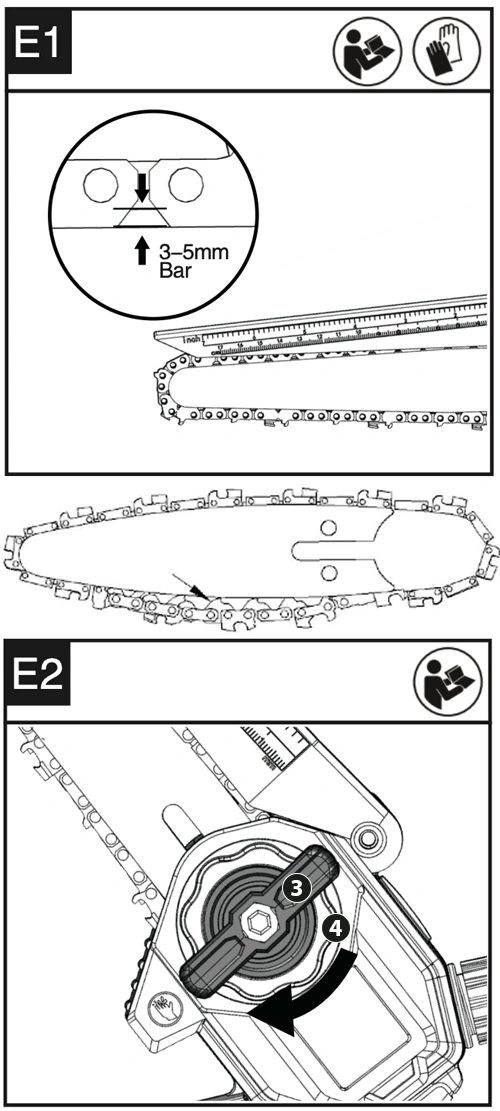

1. Покладіть пилку на рівну поверхню.
2. Послабте трохи фіксуючий гвинт кришки (3).
3. За допомогою барашкового механізму натягу ланцюга (4) обертайте за годинниковою стрілкою, щоб натягнути ланцюг.
4. Правильний натяг досягнуто, якщо ланцюг у центрі шини піднімається приблизно на 80% висоти ведучої ланки.
5. Затягніть фіксуючий гвинт кришки (3) для надійної фіксації.

• Ланцюг повинен легко переміщатися по шині, але без надмірного провисання.

1. Вимкніть пилку та зніміть акумулятор.
2. Поставте інструмент на рівну поверхню.
3. Очистіть шину та ланцюг м’якою щіткою або розчинником.

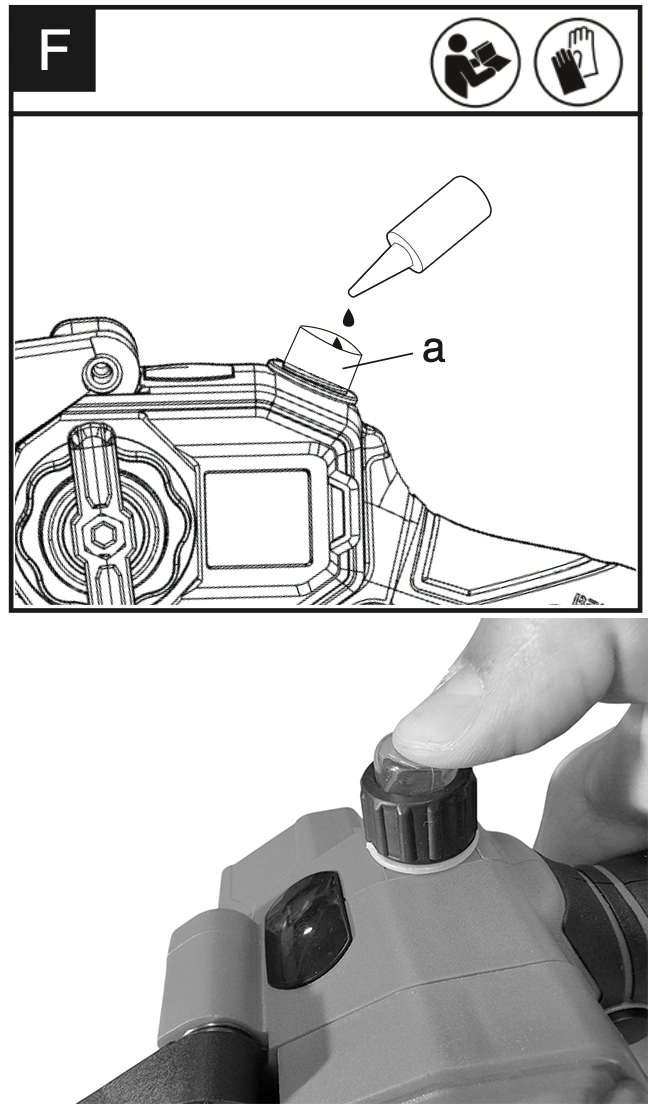

4. Налийте мастило у віконце масляного бачка (a) між шиною та ланцюгом.
5. Встановіть акумулятор.
6. Під час роботи або перед різом натисніть кілька разів на прозору кнопку підкачки мастила (як показано на фото).

• Кожне натискання подає невелику порцію мастила на ланцюг і шину.
• Якщо працюєте тривалий час або ріжете тверді породи деревини, періодично повторюйте підкачку для кращого змащення.
• Не натискайте занадто сильно чи надто часто, щоб уникнути надлишкового витоку оливи.

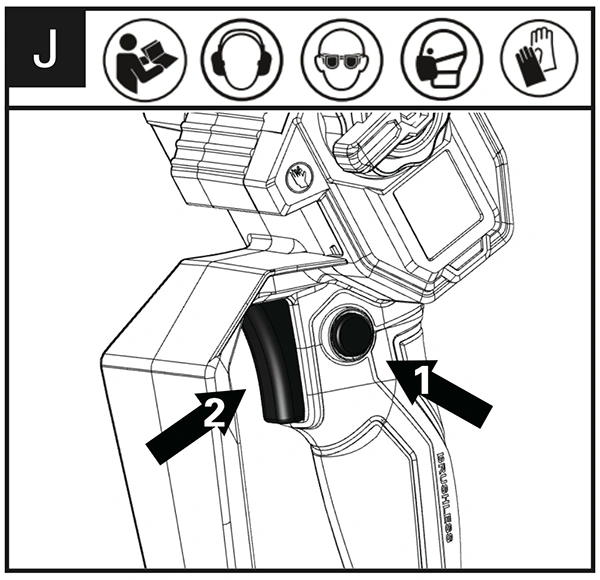

1. Для увімкнення пилки: натисніть блокувальну кнопку (1) великим пальцем.
2. Одночасно повністю натисніть кнопку пуску (2) та утримуйте її.
3. Після цього можна відпустити блокувальну кнопку, а пила продовжить працювати.
4. Для вимкнення пилки — відпустіть кнопку пуску (2).

• При першій роботі новий ланцюг потребує підтягування кожні 10 хвилин.

• Регулярно перевіряйте стан ріжучих зубців ланцюга. Якщо ланцюг затупився (інструмент ріже повільно або утворює дрібну, порошкоподібну тирсу), його потрібно заточити.
• Зніміть акумулятор перед будь-якими роботами із заточування.

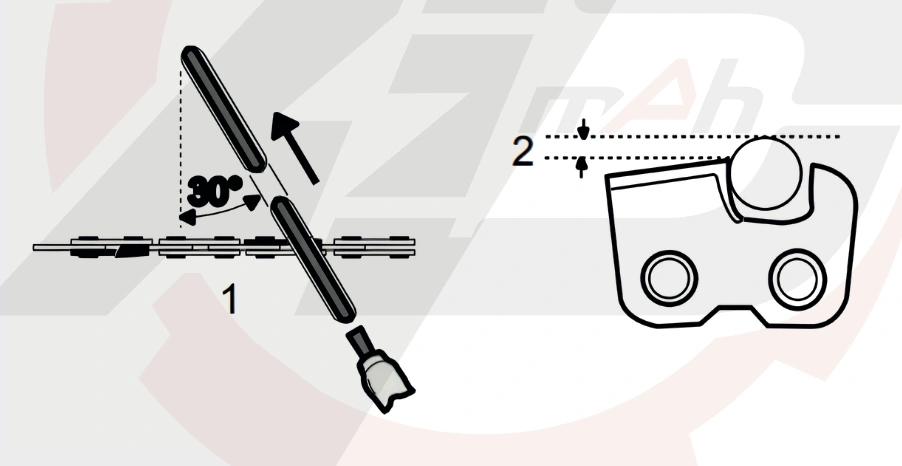

• Для заточування використовуйте спеціальний круглий напилок діаметром, рекомендованим для цього типу ланцюга.
• Напилок тримайте під кутом 30° до ріжучої кромки зубця ланцюга, дотримуючись однакової кількості рухів для кожного зубця.
• Видаляйте лише мінімальний шар металу, необхідний для відновлення гостроти.
• Після заточування перевірте і за потреби відрегулюйте натяг ланцюга.
• Якщо ланцюг значно зношений або має тріщини — замініть його новим.

Використовуйте захисні рукавички під час заточування.

Неправильне заточування може призвести до підвищеної вібрації, швидкого зносу ланцюга та збільшення ризику віддачі.

• При затупленні — заточіть або замініть ланцюг.

• Перед будь-якими роботами з обслуговування завжди виймайте акумулятор з інструмента, щоб уникнути випадкового запуску та травмування користувача.

• Після кожного використання очищуйте інструмент від тирси, пилу та залишків смоли м’якою щіткою або сухою ганчіркою.
• Не мийте пилу водою чи агресивними хімічними засобами, оскільки це може пошкодити електронні компоненти.
• Особливу увагу приділяйте зоні ведучої зірочки, шини та ланцюга, де найчастіше накопичуються залишки деревини та смоли.

• Регулярно перевіряйте ланцюг на наявність затуплень, тріщин або інших пошкоджень.
• Якщо ланцюг затупився, його необхідно заточити або замінити.
• Не використовуйте пошкоджений або надмірно зношений ланцюг — це може стати причиною аварійної ситуації.
• Завжди дотримуйтесь правильної натяжки ланцюга відповідно до інструкції.

• Якщо пила ріже повільно або створює дуже дрібну тирсу, ланцюг потребує заточування.
• Для заточування використовуйте круглий напилок відповідного діаметра.

1. Напилок тримайте під кутом 30° до ріжучої кромки зубця.
2. Кількість проходів напилком має бути однаковою для всіх зубців, щоб забезпечити рівномірність різання.
3. Якщо ланцюг має тріщини або сильний знос — замініть його.
4. Після заточування перевірте натяг ланцюга.

• Перед кожним використанням перевіряйте рівень мастила у бачку.
• Мастило запобігає перегріву та передчасному зносу ланцюга і шини.
• При необхідності долийте мастило через кришку бачка (10) та прокачайте його кнопкою підкачки.
• Використовуйте тільки спеціальне мастило для ланцюгів і шин, рекомендоване виробником.

• Оглядайте шину (1) на наявність пошкоджень, вигинів чи надмірного зносу пазу, у якому рухається ланцюг.
• Якщо шина має пошкодження, її необхідно замінити.
• Перевіряйте ведучу зірочку на відсутність сколів чи надмірного зносу. Зношена зірочка сприяє швидкому зносу ланцюга.
