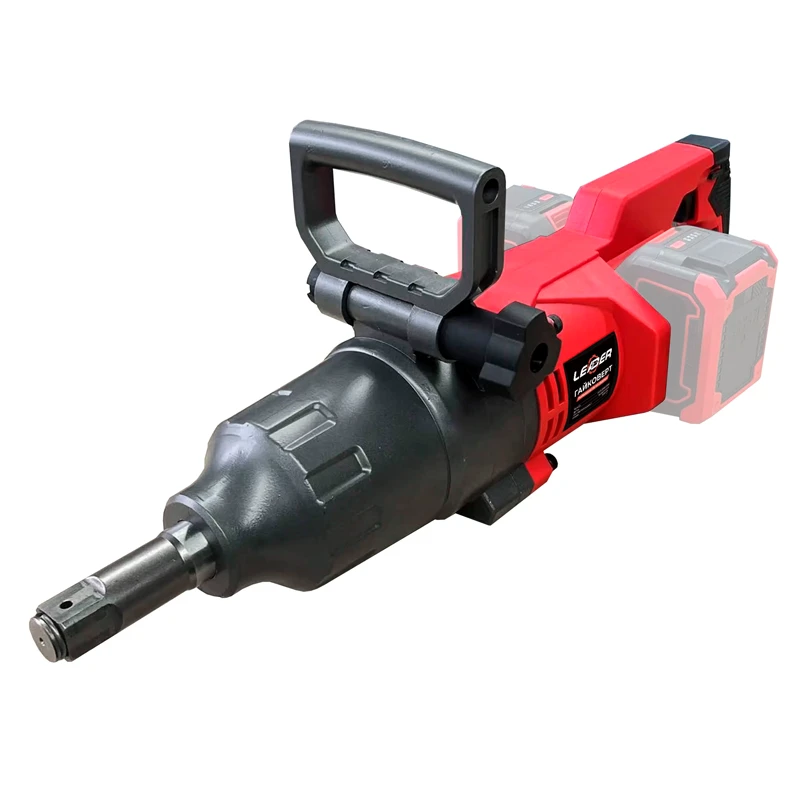

Акумуляторний гайковерт LEADER Professional BL20-3100NM
Компанія LEADER-mAh висловлює подяку за придбання цього акумуляторного інструменту. Перед початком робіт уважно вивчіть посібник. Дотримуйтесь технічних вимог, щоб забезпечити безпечну роботу та довгий строк служби. Інструмент може мати незначні відмінності від ілюстрацій, які не впливають на характеристики та умови експлуатації.

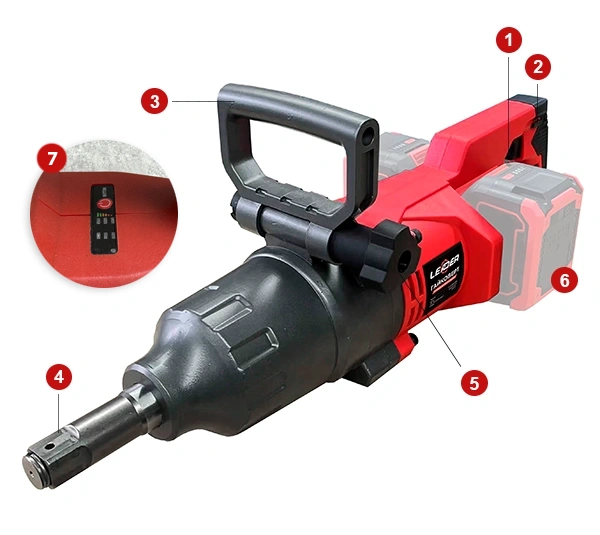

Будова інструменту
01- 1
Кнопка пуску — вмикає інструмент і активує обертання шпинделя.
- 2
Кнопка реверсу — дозволяє змінювати напрям обертання шпинделя (на відкручування або закручування).
- 3
Допоміжна ручка — забезпечує стабільність і контроль при роботі з великим моментом.
- 4
Шпиндель (приєднувальний квадрат) — місце для встановлення головок та насадок; передає крутний момент на кріплення.
- 5
Гвинт фіксації ручки — забезпечує надійне кріплення допоміжної ручки (3) до корпусу інструмента. Дає змогу регулювати положення ручки для зручності користувача.
- 6
Акумуляторна батарея — знімний елемент живлення, забезпечує автономну роботу пристрою. Інструмент працює лише від 2-х 20В АКБ.
- 7
Панель керування - 2 швидкісні режими.
Технічні характеристики
02- Номінальна напруга
- 40 B (20+20)
- Тип двигуна
- Безщітковий
- Вихідний вал
- Квадрат 1" (25,4 мм)
- Максимальний крутний момент
- 3100 Нм (на зрив)
- Частоти ударів
- 1600 уд/хв
- Максимальні оберти
- 850 об/хв
- Кріплення насадок
- З фіксатором шплінта
- Джерело живлення
- Li-ion акумулятор
- Кількість режимів частоти ударів
- 2
- Бренд
- LEADER-mAh
- Країна бренду
- Україна
Принцип роботи інструменту
03- 1
Передача імпульсного обертання
Після натискання кнопки пуску (2), електродвигун починає обертати внутрішній ударний механізм. Цей механізм формує імпульси з високим крутним моментом, які передаються на шпиндель (4), дозволяючи ефективно відкручувати або затягувати навіть складні з’єднання.
- 2
Зміна напрямку обертання
Кнопка реверсу (1) перемикає режим між відкручуванням і закручуванням, що дозволяє легко змінювати напрям дії гайковерта.
- 3
Підвищена стійкість і контроль
Допоміжна ручка (3) забезпечує кращу стабільність при роботі з великим моментом, а також знижує навантаження на руки оператора.
- 4
Живлення від акумулятора
Інструмент отримує живлення від акумуляторної батареї (поз. 6), що забезпечує повну автономність та зручність роботи без дротів.
Застосування
04- 1
Монтаж/демонтаж різьбових з’єднань
- Колісні гайки/болти, фланцеві з’єднання, анкера, кріплення металоконструкцій, будтехніка, СТО.
- Підходить для важких кріплень до М36 за умови коректного підбору ударних головок і режиму роботи.
- 2
Важливі обмеження
- Не працюйте із крихкими/пластиковими деталями та різьбами з м’яких сплавів без обмеження моменту.
Підготовка до роботи
05- 1
Робоча зона та оснастка
- Зафіксуйте деталь; заберіть руки/одяг від зони шпинделя.
- Підберіть ударні головки (Cr-Mo, 6-гранні) потрібного розміру; перехідники/подовжувачі — лише ударні.
- Переконайтесь у справності фіксатора насадок (кільце/штифт) на квадраті 3/4″.
- 2
Інструмент та АКБ
- Перевірте фіксатор насадок і відсутність люфтів шпинделя.
- Встановіть заряджену АКБ 20 В до клацання; коротко перевірте включення LED-підсвітки/індикатор (за наявності «подвійної» підсвітки).
- Оберіть 1-й режим на панелі режимів; перемикач реверсу — у потрібний бік.
Експлуатація
06- 1
Відкручування
- Встановіть потрібну головку та надійно зафіксуйте її на квадраті.
- Оберіть реверс (лівий хід), встановіть 1‑й/2‑й режим.
- Натисніть пуск плавно, притримуючи інструмент двома руками; тримайте вісь інструмента співвісно з кріпленням.
- За потреби підвищте режим. Якщо болт не піддається — зробіть кілька імпульсів, зробіть паузу, застосуйте проникаючу змазку.
- 2
Попереднє затягування
- Перемкніть на прямий хід; використовуйте 1‑й/2‑й режим, підсадіть гайку до контакту з площиною.
- Зупиніться одразу після «посадки».
- За необхідністю, фінальний момент доведіть динамометричним ключем за специфікацією вузла.
- 3
Тривалі навантаження
Уникайте безперервного ударного впливу понад 10–15 с на максимумі. Тривала робота на піковій потужності може спричинити авто‑вимкнення захистом (високий струм/температура). Зробіть паузу для охолодження й продовжуйте у середньому режимі.
- 4
Плавно збільшуйте потік слайдером; короткочасно використовуйте максимальне підсилення для щільного сміття.
- 5
Для делікатних поверхонь — менший кут і оберти; не підносити сопло впритул.
- 6
Під час заміни АКБ переведіть регулятор у «0», дочекайтесь повної зупинки крильчатки.
Рекомендації під час роботи
07- 1
Використовуйте ударні 6-гранні головки (Cr-Mo), короткі подовжувачі; перехідники/карданчики — лише ударні.
- 2
Тримайте інструмент співвісно до кріплення; уникайте косого навантаження — це знижує момент і зношує квадрат.
- 3
Під час відкручування починайте з 1/2 режиму, потім за потреби переходьте на вищий.
- 4
Для попереднього затягування використовуйте 1-й (рідше 2-й) режим — лише «посадити» гайку до площини.
- 5
Слідкуйте, щоб головка сіла до упору: це запобігає зриву граней і мікроударів по квадрату.
- 6
Безперервний удар >10–15 с на максимальному режимі перегріває вузли. Працюйте серіями з короткими паузами.
- 7
Високий режим/довгі подовжувачі/карданчики зменшують ефективний момент — плануйте роботу з урахуванням цього.
Обслуговування
08- 1
Щоденне обслуговування
- Вимкніть інструмент, зніміть АКБ. Продуйте вентиляційні отвори, квадрат шпинделя та зону фіксатора сухим повітрям.
- Протріть корпус сухою або злегка вологою серветкою; розчинники й мастила не використовувати.
- Огляньте головки/подовжувачі: тріщини, овальність, знос — замінити.
- 2
Періодична перевірка (щотижня/після інтенсивних робіт)
- Огляньте квадрат шпинделя: зам’яті грані, задирки, люфт фіксуючого кільця/штифта — заміна зношених деталей.
- Перевірте гвинти корпусу та наявність люфтів, сторонніх шумів.
- Переконайтеся в еластичності фіксатора насадок (кільце/O-ring); розтягнуті/тверді — замінити.
- 3
Ударний механізм і сервіс
- Самостійне розбирання ударного механізму заборонено. Профілактичне змащення/ремонт виконує авторизований сервіс.
- Рекомендація: профілактика кожні 6–12 місяців (або раніше — за ознаками перегріву, просідання удару, аномального шуму).
- Не розбирайте інструмент самостійно, якщо не маєте відповідної кваліфікації.
- При появі сторонніх звуків, запаху горілого або надмірного перегріву негайно припиніть використання інструмента і зверніться до сервісного центру.
- Не занурюйте інструмент у воду чи інші рідини.

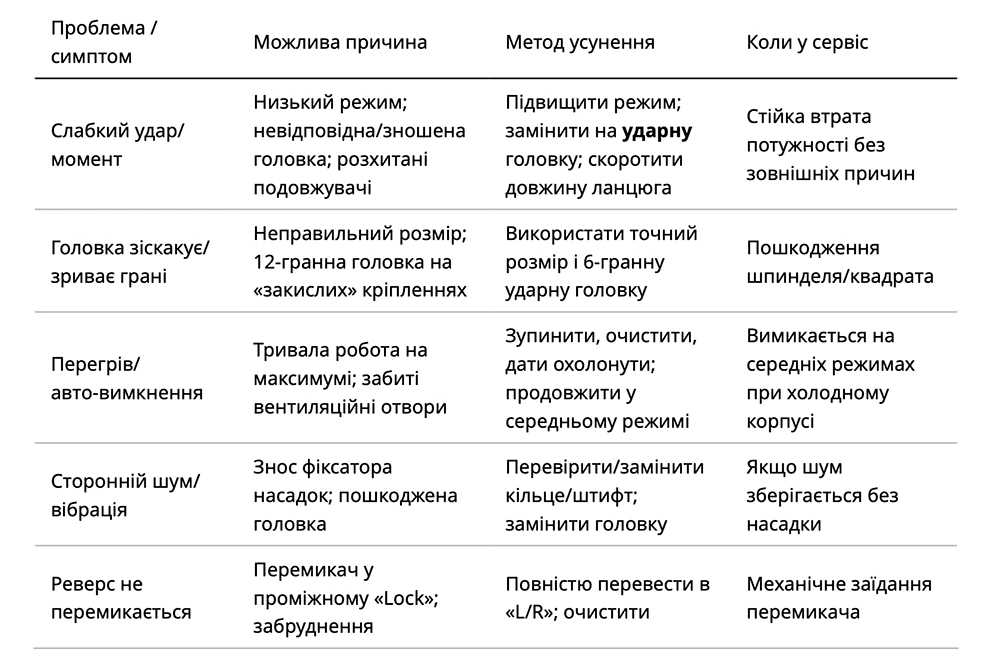

Можливі проблеми та методи їх усунення
09
Акумулятор
10- Заряджайте акумулятор лише рекомендованим виробником зарядним пристроєм.
- Не залишайте акумулятор повністю розрядженим на тривалий час.
- Зберігайте в сухому прохолодному місці, подалі від прямого сонця та джерел тепла.
- Якщо акумулятор пошкоджено або помітно нагрівається — припиніть використання і зверніться в сервіс.
Заходи безпеки
11- Перед будь-яким обслуговуванням знімайте акумулятор.
- Працюйте в захисних окулярах, рукавицях і, за потреби, навушниках.
- Не використовуйте пошкоджені оснастки, кожухи чи корпуси.
- Тримайте сторонніх осіб поза робочою зоною.
- Не працюйте під дощем, у вологих умовах або біля легкозаймистих матеріалів.
Зберігання та утилізація
12- Зберігайте інструмент у сухому місці, знявши акумулятор.
- Очистіть корпус і робочі частини від пилу та стружки перед зберіганням.
- Акумулятори та електроінструмент утилізуйте згідно з місцевими правилами, не викидайте в побутове сміття.
Гарантійні положення
13Гарантія дійсна 12 місяців з дати продажу, зазначеної в товарному чеку. Для гарантійного обслуговування додайте чек до посилки. Безоплатний ремонт можливий за відсутності механічних пошкоджень, слідів некваліфікованого ремонту та порушень правил експлуатації.
Повернення товару належної якості — протягом 14 днів, якщо збережено товарний вигляд, пломби, ярлики та розрахунковий документ. Контакти сервісу: 0 800 2000 70, вул. Лесі Українки, 19, м. Вишневе; приймання — Нова пошта №2, м. Вишневе.
