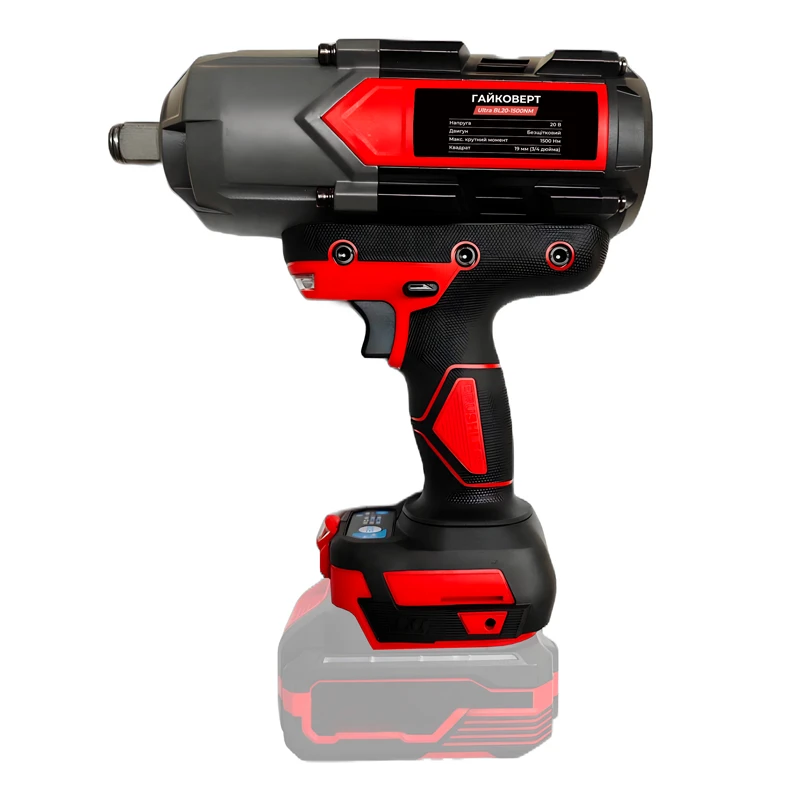

Акумуляторний гайковерт LEADER Ultra BL20-1500NM
Компанія LEADER-mAh висловлює подяку за придбання цього акумуляторного інструменту. Перед початком робіт уважно вивчіть посібник. Дотримуйтесь технічних вимог, щоб забезпечити безпечну роботу та довгий строк служби. Інструмент може мати незначні відмінності від ілюстрацій, які не впливають на характеристики та умови експлуатації.

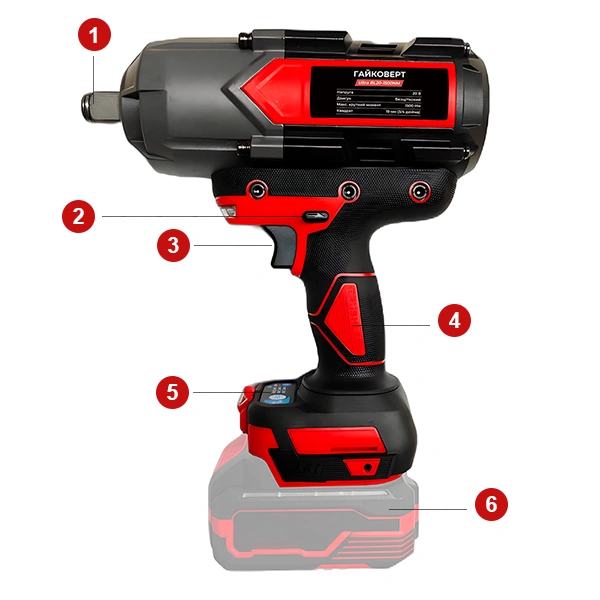

Будова інструменту
01- 1
Квадратне приєднання з фіксатором (1/2 дюйма) — служить для встановлення торцевої головки, передає обертовий момент на кріпильний елемент.
- 2
Кнопка реверсу — перемикає напрям обертання (вкручування / викручування).
- 3
Кнопка пуску — вмикає інструмент і регулює швидкість обертання залежно від сили натискання.
- 4
Прогумована рукоятка — ергономічна ручка з нековзним покриттям для комфортного утримання інструмента.
- 5
Панель керування — дозволяє перемикати режими та стежити за рівнем заряду акумулятора.
- 6
Акумуляторна батарея — знімний елемент живлення, забезпечує автономну роботу пристрою.
Технічні характеристики
02- Номінальна напруга
- 20 B
- Тип двигуна
- Безщітковий
- Максимальний крутний момент
- 1500 Нм
- Вихідний вал
- 19 мм (3/4")
- Швидкість обертання
- 0–1800 / 1400 / 1150 об/хв
- Частота ударів
- 0–2500 / 2400 / 2200 уд/хв
- Функція удару
- Так
- Індикація заряду
- Так
- Бренд
- LEADER-mAh
- Країна бренду
- Україна
- Світлодіодне підсвічування
- Подвійне
Принцип роботи інструменту
03- 1
Обертовий момент
Гайковерт працює за принципом створення високого крутного моменту за допомогою електродвигуна. Після натискання на кнопку пуску (поз. 3) двигун передає обертання на внутрішній ударний механізм, який підсилює крутний момент і передає його на квадратне приєднання (поз. 1) з установленою головкою.
- 2
Ударно-обертальний режим
Завдяки поєднанню обертальних і коротких ударних імпульсів інструмент здатен ефективно відкручувати або закручувати навіть прикипілі, іржаві чи надмірно затягнуті кріплення без шкоди для рук оператора.
- 3
Регулювання напрямку обертання
За допомогою кнопки реверсу (поз. 2) користувач може швидко змінити напрямок обертання двигуна: на відкручування або закручування.
- 4
Живлення від акумулятора
Інструмент отримує живлення від акумуляторної батареї (поз. 6), що забезпечує повну автономність та зручність роботи без дротів.
- 5
Цифрове керування
Вбудований дисплей (поз. 5) дає змогу контролювати поточні параметри, наприклад, рівень заряду та обраний режим швидкості обертання.
Застосування
04- 1
Монтаж/демонтаж різьбових з’єднань
- Колісні гайки/болти, фланцеві з’єднання, монтаж металоконструкцій, сервісна й будівельна техніка.
- Підходить для важких кріплень; використовуйте ударні 6-гранні головки під квадрат 3/4″ (19 мм).
- Інтенсивні роботи в майстерні, на СТО, будмайданчику.
- Безщітковий двигун і три режими швидкості/ударів допомагають адаптувати інструмент під задачу.
- 2
Важливі обмеження
- Не працюйте із крихкими/пластиковими деталями та різьбами з м’яких сплавів без обмеження моменту.
Підготовка до роботи
05- 1
Робоча зона та оснастка
- Зафіксуйте деталь; заберіть руки/одяг від зони шпинделя.
- Підберіть ударні головки (Cr-Mo, 6-гранні) потрібного розміру; перехідники/подовжувачі — лише ударні.
- Переконайтесь у справності фіксатора насадок (кільце/штифт) на квадраті 3/4″.
- 2
Інструмент та АКБ
- Перевірте фіксатор насадок і відсутність люфтів шпинделя.
- Встановіть заряджену АКБ 20 В до клацання; коротко перевірте включення LED-підсвітки/індикатор (за наявності «подвійної» підсвітки).
- Оберіть 1-й режим на панелі режимів; перемикач реверсу — у потрібний бік.
Експлуатація
06- 1
Встановіть ударну головку, перевірте фіксацію на квадраті.
- 2
Натискайте курок плавно в 1-му режимі; тримайте інструмент двома руками, співвісно кріпленню.
- 3
Для тугих з’єднань дозовано переходьте на 2-й/3-й режим. Якщо не піддається — серія коротких імпульсів 1–2 с із паузами.
- 4
Попереднє затягування. Перемкніть на прямий хід. Використовуйте 1-й (рідше 2-й) режим лише для «посадки» гайки до площини.
- 5
Орієнтуйтесь на характеристики режимів: приблизно 0–1800/1400/1150 об/хв та 0–2500/2400/2200 уд/хв — підбирайте мінімально достатній.
- 6
Якщо інструмент помітно нагрівся або знизив оберти — зробіть перерву. За спрацюванням захисту (автовимкнення) дайте охолонути та продовжуйте у нижчому режимі.
Рекомендації під час роботи
07- 1
Головка має сісти до упору; косе навантаження знижує ефективний момент і зношує квадрат.
- 2
Для коліс — затягуйте «хрестом/зіркою»; перевірка моменту лише динамометричним ключем.
- 3
Працюйте у найнижчому ефективному режимі — це зменшує ризик зриву граней і подовжує час роботи АКБ.
- 4
Безперервний удар на максимумі >10–15 с небажаний: застосовуйте серії з паузами.
- 5
Користуйтеся подвійною LED-підсвіткою для точного наведення на кріплення у темних зонах.
- 6
Високий режим/довгі подовжувачі/карданчики зменшують ефективний момент — плануйте роботу з урахуванням цього.
Обслуговування
08- 1
Щоденне обслуговування
- Вимкніть інструмент, зніміть АКБ. Продуйте вентиляційні отвори, квадрат шпинделя та зону фіксатора сухим повітрям.
- Протріть корпус сухою або злегка вологою серветкою; розчинники й мастила не використовувати.
- Огляньте головки/подовжувачі: тріщини, овальність, знос — замінити.
- 2
Періодична перевірка (щотижня/після інтенсивних робіт)
- Огляньте квадрат шпинделя: зам’яті грані, задирки, люфт фіксуючого кільця/штифта — заміна зношених деталей.
- Перевірте гвинти корпусу та наявність люфтів, сторонніх шумів.
- Переконайтеся в еластичності фіксатора насадок (кільце/O-ring); розтягнуті/тверді — замінити.
- 3
Ударний механізм і сервіс
- Самостійне розбирання ударного механізму заборонено. Профілактичне змащення/ремонт виконує авторизований сервіс.
- Рекомендація: профілактика кожні 6–12 місяців (або раніше — за ознаками перегріву, просідання удару, аномального шуму).
- Не розбирайте інструмент самостійно, якщо не маєте відповідної кваліфікації.
- При появі сторонніх звуків, запаху горілого або надмірного перегріву негайно припиніть використання інструмента і зверніться до сервісного центру.
- Не занурюйте інструмент у воду чи інші рідини.

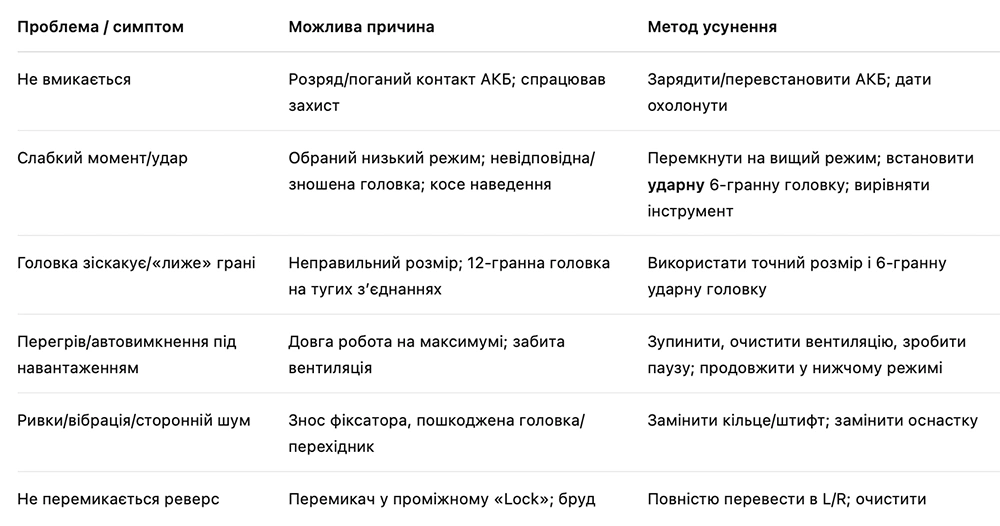

Можливі проблеми та методи їх усунення
09
Акумулятор
10- Заряджайте акумулятор лише рекомендованим виробником зарядним пристроєм.
- Не залишайте акумулятор повністю розрядженим на тривалий час.
- Зберігайте в сухому прохолодному місці, подалі від прямого сонця та джерел тепла.
- Якщо акумулятор пошкоджено або помітно нагрівається — припиніть використання і зверніться в сервіс.
Заходи безпеки
11- Перед будь-яким обслуговуванням знімайте акумулятор.
- Працюйте в захисних окулярах, рукавицях і, за потреби, навушниках.
- Не використовуйте пошкоджені оснастки, кожухи чи корпуси.
- Тримайте сторонніх осіб поза робочою зоною.
- Не працюйте під дощем, у вологих умовах або біля легкозаймистих матеріалів.
Зберігання та утилізація
12- Зберігайте інструмент у сухому місці, знявши акумулятор.
- Очистіть корпус і робочі частини від пилу та стружки перед зберіганням.
- Акумулятори та електроінструмент утилізуйте згідно з місцевими правилами, не викидайте в побутове сміття.
Гарантійні положення
13Гарантія дійсна 12 місяців з дати продажу, зазначеної в товарному чеку. Для гарантійного обслуговування додайте чек до посилки. Безоплатний ремонт можливий за відсутності механічних пошкоджень, слідів некваліфікованого ремонту та порушень правил експлуатації.
Повернення товару належної якості — протягом 14 днів, якщо збережено товарний вигляд, пломби, ярлики та розрахунковий документ. Контакти сервісу: 0 800 2000 70, вул. Лесі Українки, 19, м. Вишневе; приймання — Нова пошта №2, м. Вишневе.
