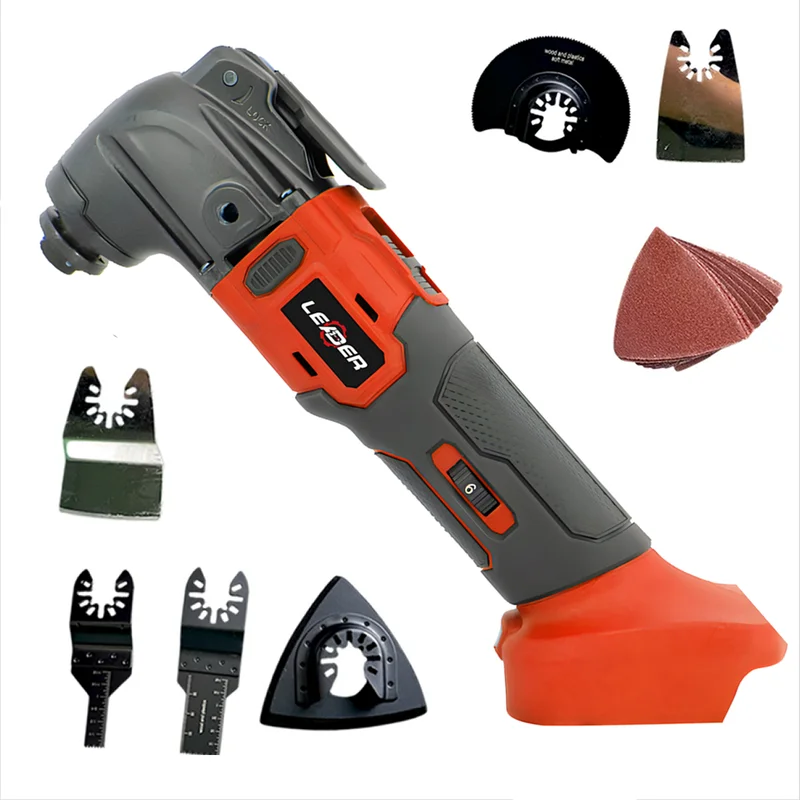

Акумуляторний реноватор LEADER Ultra BL20-CR2
Компанія LEADER-mAh висловлює подяку за придбання цього акумуляторного інструменту. Перед початком робіт уважно вивчіть посібник. Дотримуйтесь технічних вимог, щоб забезпечити безпечну роботу та довгий строк служби. Інструмент може мати незначні відмінності від ілюстрацій, які не впливають на характеристики та умови експлуатації.

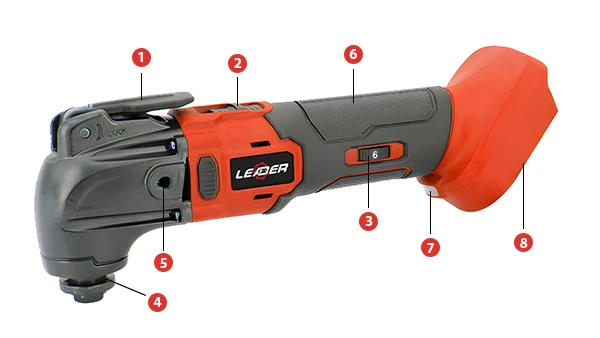

Будова інструменту
01- 1
Ричаг фіксатора: для швидкої заміни насадок
- 2
Кнопка пуску: вмикає та вимикає інструмент
- 3
Регулятор швидкості: дозволяє обрати потрібну швидкість коливань
- 4
Шпиндель: місце встановлення робочої насадки
- 5
Отвір для бічної ручки: для монтажу додаткової рукоятки
- 6
Прогумована рукоятка: забезпечує зручне та безпечне утримання інструмента
- 7
Світлодіодне підсвічування: підсвічує робочу зону
- 8
Гніздо акумулятора: місце встановлення акумулятора
Технічні характеристики
02- Номінальна напруга
- 20 B
- Тип двигуна
- Безщітковий
- Максимальні оберти
- 6000-20000 об/хв
- Кут коливань
- 4°
- Тип хвостовика змінної насадки
- швидкозатискний для реноваторів (QOIS)
- Кількість режимів частоти коливань
- 6
- Джерело живлення
- Li-ion акумулятор
- Країна бренду
- Україна
Принцип роботи інструменту
03- 1
Запуск інструмента
- Після натискання кнопки пуску електродвигун отримує живлення від акумулятора та приводить у рух механізм коливань шпинделя.
- 2
Коливальний рух насадки
- Шпиндель здійснює високочастотні коливання з невеликою амплітудою (приблизно 2–3°) зі швидкістю кілька тисяч коливань за хвилину, що дозволяє виконувати різання, шліфування, підрізання та інші роботи.
- 3
Регулювання швидкості
- Регулятор швидкості дає змогу обрати оптимальну інтенсивність коливань залежно від матеріалу та характеру роботи — від делікатного різання пластику до швидкого різання дерева чи металу.
- 4
Швидка заміна насадок
- Ричаг фіксатора дозволяє швидко й без використання ключів змінювати робочі насадки, що підвищує зручність роботи.
Застосування
04- 1

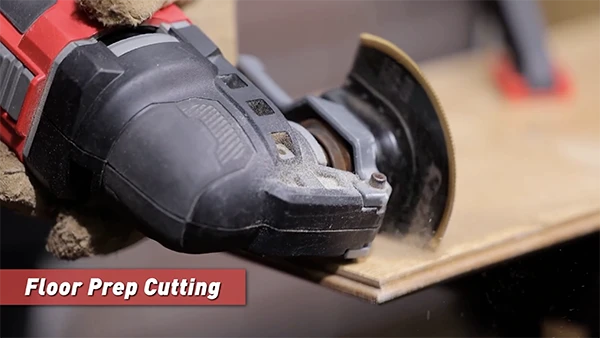

Різання деревини
- Інструмент застосовується для точного різання деревини, наприклад, для підрізання наличників, ламінату, фанери чи виконання вирізів у меблях та конструкціях.
- 2

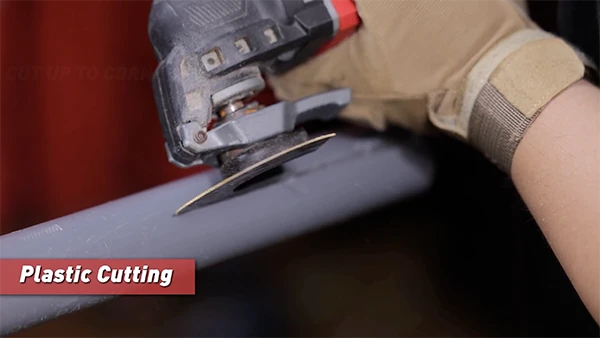

Різання пластику та ПВХ
- Підходить для різання пластикових панелей, труб та профілів із ПВХ, що робить його корисним при монтажних чи ремонтних роботах.
- 3
Різання гіпсокартону
- Ідеально підходить для вирізання отворів у гіпсокартоні під розетки, вимикачі чи інші монтажні елементи.
- 4

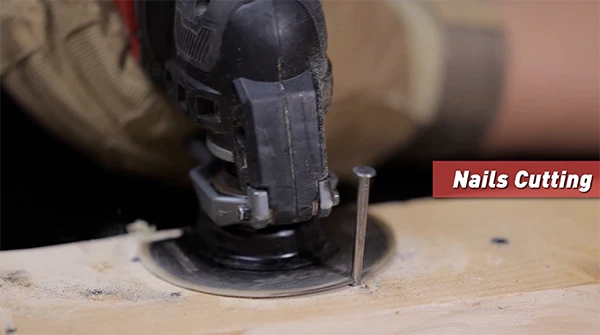

Різання металу (тонкостінного)
- При встановленні відповідного полотна використовується для різання тонколистового металу або металевих профілів, наприклад, алюмінію чи сталі невеликої товщини.
- 5
Шліфування поверхонь
- Зі шліфувальною насадкою інструмент дозволяє знімати фарбу, лак, шліфувати деревину чи підготовляти поверхні до фарбування.
- 6
Видалення старих матеріалів
- Може використовуватися для зняття плитки, залишків клею, герметика чи лінолеуму завдяки спеціальним скребковим або ріжучим насадкам.
- 7
Робота в важкодоступних місцях
- Компактні розміри та вузька насадка дозволяють виконувати роботи там, де інші інструменти не можуть дістатися — у кутах, між конструкціями чи в обмеженому просторі.
Підготовка до роботи
05- 1

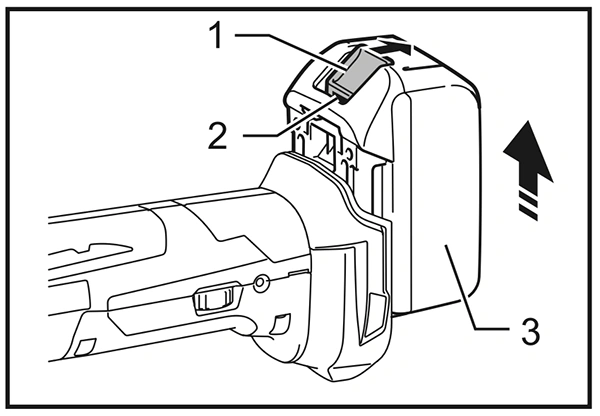

Встановлення або зняття акумулятора
- Щоб зняти акумулятор, натисніть кнопку-фіксатор (2) і потягніть акумулятор (3) вниз у напрямку стрілки.
- Щоб встановити акумулятор, сумістіть напрямні та заштовхніть його в інструмент до клацання.
- Перед підключенням переконайтесь, що перемикач увімкнення (1) знаходиться в положенні «Вимкнено».
- 2

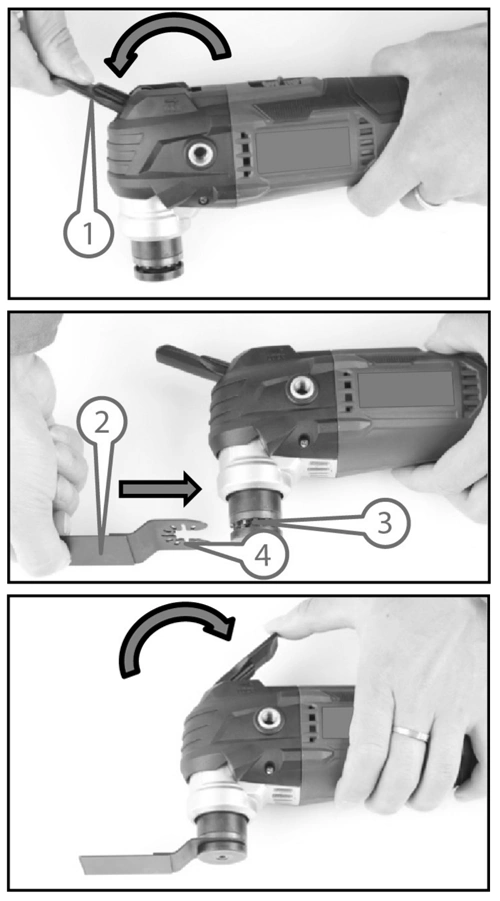

Встановлення робочої насадки
- Підніміть ричаг фіксатора (1).
- Зніміть стару насадку або встановіть нову (2), сумістивши отвори з виступами (4) на шпинделі (3).
- Опустіть ричаг фіксатора (1), щоб зафіксувати насадку.
- 3

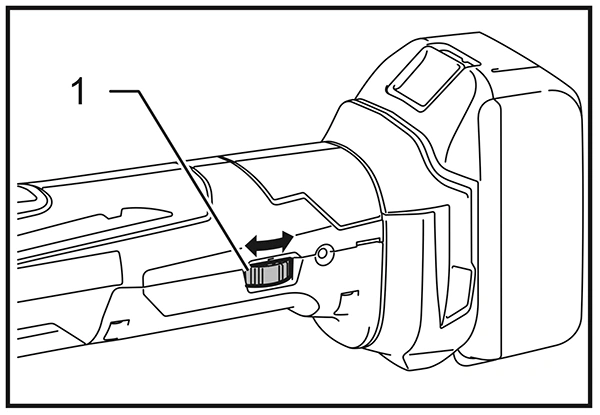

Регулювання швидкості
- Поверніть регулятор швидкості (1), щоб встановити бажану частоту коливань залежно від матеріалу та типу роботи.
- Низькі швидкості підходять для делікатних матеріалів, високі — для швидкого різання чи шліфування.
- 4
Встановлення бічної ручки
- Виберіть сторону встановлення ручки (ліворуч або праворуч).
- Вкрутіть ручку у відповідний різьбовий отвір на корпусі інструмента.
- Закрутіть ручку за годинниковою стрілкою до упору.
- 5

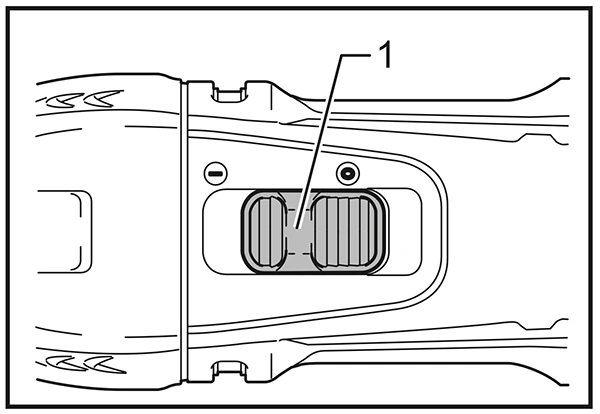

Увімкнення та вимкнення інструмента
- Для запуску натисніть кнопку пуску (1).
- Для вимкнення відпустіть кнопку.
- Не залишайте інструмент увімкненим без нагляду.
- 6
- Ніколи не використовуйте пошкоджені насадки.
- Завжди перевіряйте чи щільно було зафіксоване пильне полотно в пазах.
Експлуатація
06- 1
Початок роботи
- Увімкніть інструмент натисканням кнопки пуску (2).
- Дочекайтесь, поки інструмент вийде на задану швидкість перед тим, як доторкнутися до матеріалу.
- Не вмикайте інструмент, коли насадка вже торкається матеріалу — це може спричинити ривок чи віддачу.
- 2
Процес різання чи шліфування
- Рухайте інструмент рівномірно, без надмірного тиску.
- Дайте інструменту виконувати роботу за рахунок коливальних рухів насадки.
- Для більш чистого різу працюйте на середніх або високих обертах, залежно від твердості матеріалу.
- Не нахиляйте інструмент під надмірним кутом, якщо це не передбачено конструкцією насадки.
- 3
Завершення роботи
- Відпустіть кнопку пуску та дочекайтеся, доки насадка повністю зупиниться.
- Ніколи не кладіть інструмент, поки насадка ще рухається.
- Після завершення роботи від’єднайте акумулятор (8) перед чищенням або заміною насадок.
Рекомендації під час роботи
07- 1
Завжди використовуйте відповідну насадку для матеріалу, з яким працюєте (деревина, метал, пластик, гіпсокартон тощо).
- 2
При виконанні точних робіт обирайте нижчі швидкості, щоб уникнути пошкодження матеріалу.
- 3
Не тисніть надмірно на інструмент — дайте насадці працювати самостійно завдяки коливальному руху.
- 4
Регулярно перевіряйте, чи надійно зафіксована насадка — вона не повинна хитатися або мати люфт.
- 5
Під час роботи в запиленій зоні використовуйте респіратор або маску для захисту органів дихання.
- 6
Для продовження терміну служби інструмента робіть перерви під час тривалого використання, особливо при роботі на високих обертах.
- 7
Не працюйте інструментом поблизу легкозаймистих речовин через можливість іскроутворення або нагріву насадки.
Обслуговування
08- 1
Вимкнення інструмента перед обслуговуванням
Перед будь-якими роботами з обслуговування обов’язково вийміть акумулятор із інструмента, щоб уникнути випадкового увімкнення.
- 2
Очищення інструмента
- Після кожного використання очищайте пилку від тирси, пилу та стружки м’якою щіткою або сухою ганчіркою.
- Не допускайте накопичення сміття в зоні кріплення полотна та в вентиляційних отворах.
- Не мийте інструмент водою і не використовуйте агресивні хімічні засоби.
- 3
Перевірка механізмів
Регулярно перевіряйте:
- роботу ричага фіксатора (1) — він має вільно рухатись і надійно фіксувати насадку;
- стан кнопки пуску (2) і регулятора швидкості (3);
- наявність люфтів у шпинделі (4).
Якщо помічаєте сторонні звуки, підвищену вібрацію чи перегрів, зверніться до сервісного центру.
- Не розбирайте інструмент самостійно, якщо не маєте відповідної кваліфікації.
- Якщо інструмент видає незвичні шуми, сильно вібрує чи перегрівається, негайно припиніть експлуатацію і зверніться в сервісний центр.
- Не занурюйте інструмент у воду або будь-які рідини.

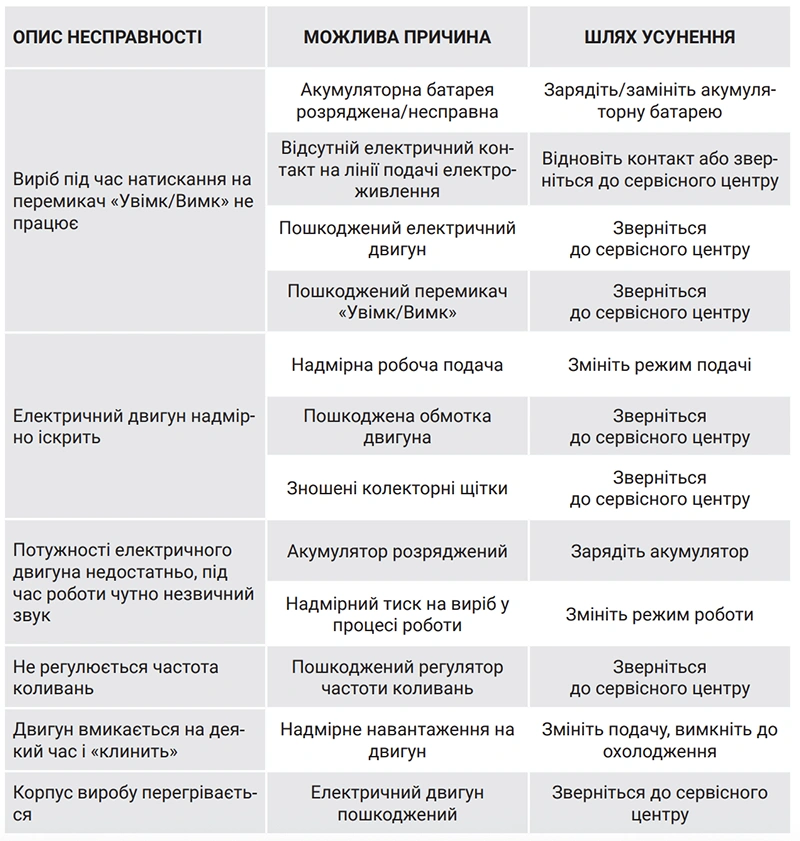

Можливі проблеми та методи їх усунення
09
Акумулятор
10- Заряджайте акумулятор лише рекомендованим виробником зарядним пристроєм.
- Не залишайте акумулятор повністю розрядженим на тривалий час.
- Зберігайте в сухому прохолодному місці, подалі від прямого сонця та джерел тепла.
- Якщо акумулятор пошкоджено або помітно нагрівається — припиніть використання і зверніться в сервіс.
Заходи безпеки
11- Перед будь-яким обслуговуванням знімайте акумулятор.
- Працюйте в захисних окулярах, рукавицях і, за потреби, навушниках.
- Не використовуйте пошкоджені оснастки, кожухи чи корпуси.
- Тримайте сторонніх осіб поза робочою зоною.
- Не працюйте під дощем, у вологих умовах або біля легкозаймистих матеріалів.
Зберігання та утилізація
12- Зберігайте інструмент у сухому місці, знявши акумулятор.
- Очистіть корпус і робочі частини від пилу та стружки перед зберіганням.
- Акумулятори та електроінструмент утилізуйте згідно з місцевими правилами, не викидайте в побутове сміття.
Гарантійні положення
13Гарантія дійсна 12 місяців з дати продажу, зазначеної в товарному чеку. Для гарантійного обслуговування додайте чек до посилки. Безоплатний ремонт можливий за відсутності механічних пошкоджень, слідів некваліфікованого ремонту та порушень правил експлуатації.
Повернення товару належної якості — протягом 14 днів, якщо збережено товарний вигляд, пломби, ярлики та розрахунковий документ. Контакти сервісу: 0 800 2000 70, вул. Лесі Українки, 19, м. Вишневе; приймання — Нова пошта №2, м. Вишневе.
