Посібник користувача

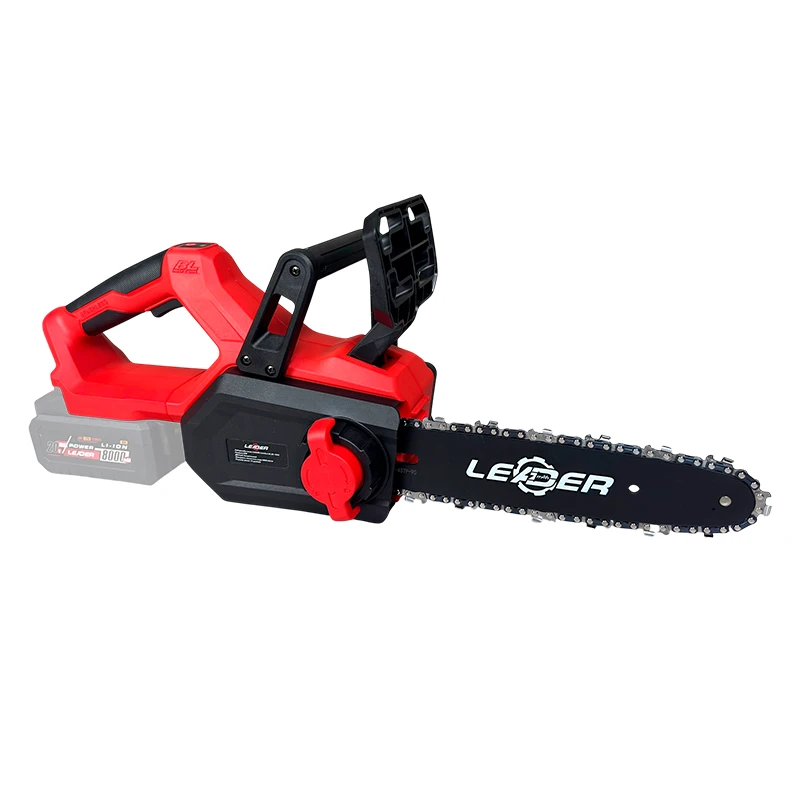

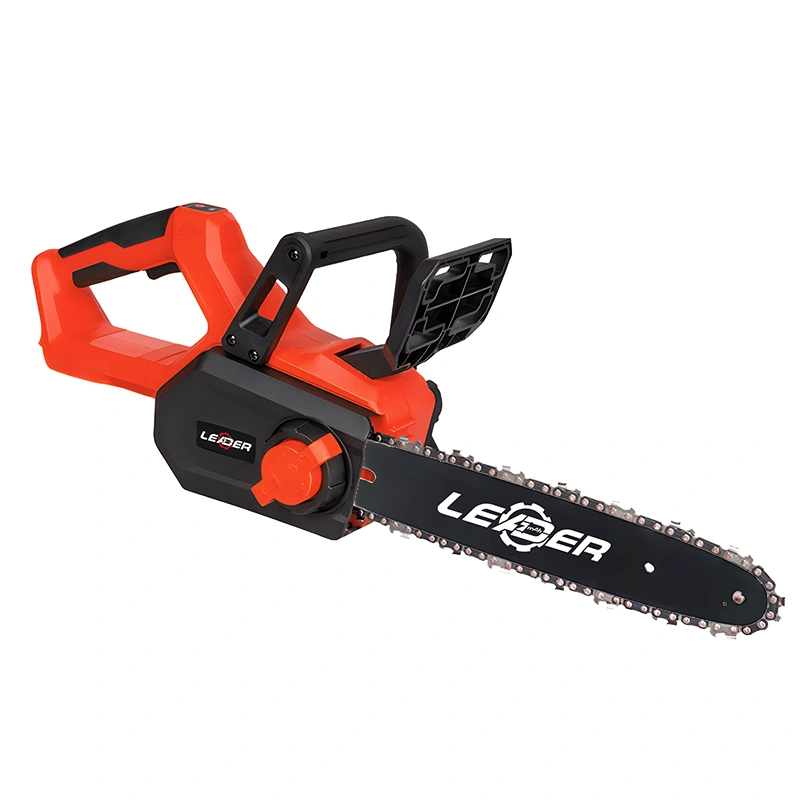

Акумуляторна ланцюгова пила LEADER Comfort BL20-10SС

Щиро дякуємо за вибір електронної інструкції. Разом ми зменшуємо використання паперу та дбаємо про екологію.

Компанія LEADER-mAh висловлює подяку за придбання цього акумуляторного інструменту. Перед початком робіт уважно вивчіть посібник. Дотримуйтесь технічних вимог, щоб забезпечити безпечну роботу та довгий строк служби. Інструмент може мати незначні відмінності від ілюстрацій, які не впливають на характеристики та умови експлуатації.

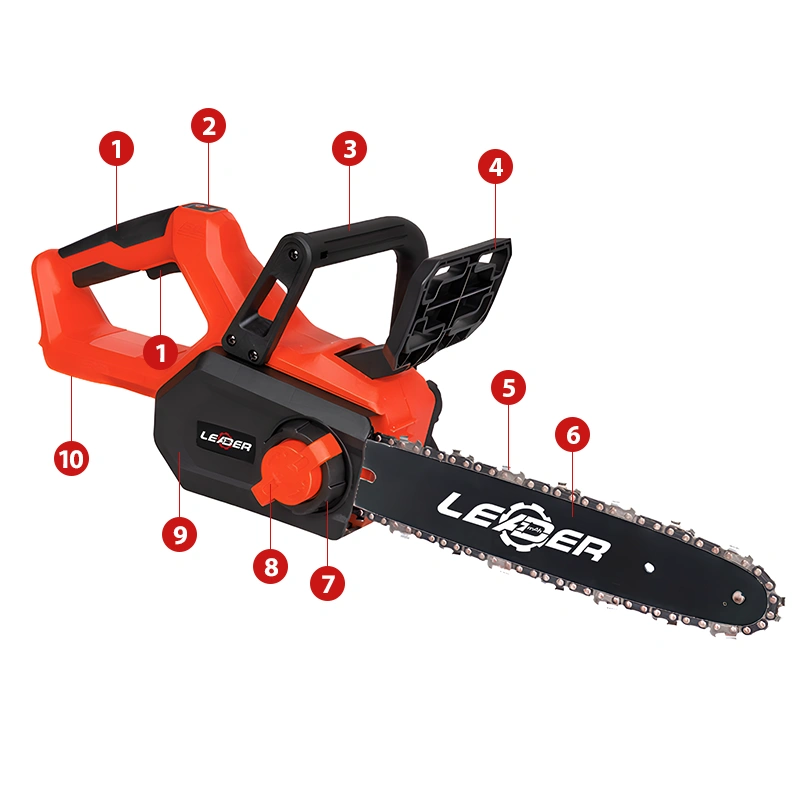

Будова інструменту

1
Основна рукоятка з кнопкою пуску
2
Панель керування
3
Передня рукоятка
4
Захисний кожух для пальців руки
5
Ланцюг
6
Пильна шина
7
Механізм натягу ланцюга
8
Фіксатор притискної кришки
9
Притискна кришка
10
Посадковий отвір під акумулятор

Технічні характеристики

Номінальна напруга: 20 B
Тип двигуна: Безщітковий
Максимальні оберти: 4800 об/хв
Крок ланцюга: 3/8"
Змащення ланцюга: Автоматичне
Плавний старт: Так
Джерело живлення: Li-ion акумулятор
Бренд: LEADER-mAh
Країна бренду: Україна

Принцип роботи інструменту

1
Живлення від акумулятора
- Пила працює від знімного літій-іонного акумулятора, що забезпечує мобільність без прив'язки до електромережі.
- Заряджений акумулятор вставляється в задню частину інструменту до характерного клацання, що сигналізує про фіксацію.
2
Привід ланцюга
- Обертання безщіткового двигуна передається на ведучу зірочку, яка рухає ріжучий ланцюг по напрямній шині.
- Конструкція забезпечує плавний запуск і стабільну швидкість ланцюга для точного й ефективного різання деревини.
3
Змащення ланцюга
- Автоматична система подачі мастила змащує ланцюг і шину під час роботи для зменшення тертя і перегріву.
- Перед початком роботи потрібно переконатися, що в баку достатній рівень мастильного масла.
4
Керування інструментом
- Для запуску інструменту потрібно спочатку натиснути запобіжну кнопку блокування, а потім курок пуску — це запобігає випадковому вмиканню.
- Додаткова кнопка вмикання/вимикання на панелі керування відповідає за активацію живлення всієї системи й має бути у положенні "ввімкнено" перед початком роботи.

Застосування

1
Пила призначена для обрізання дерев та чагарників у саду, включаючи гілки середнього діаметра.
2
Підходить для розпилювання деревини малого й середнього розміру під час будівельних або столярних робіт.
3
Може використовуватись для заготівлі дров у побутових умовах, зокрема для різання колод до 25 см у діаметрі.
4
Застосовується для виконання робіт у приватному будівництві — обрізання балок, монтаж каркасів, підгонка дерев’яних елементів.

Підготовка до роботи

1
Перевірте інструмент зовні
- Переконайтеся, що корпус пили не пошкоджений, немає тріщин чи вільних деталей.
- Перевірте, чи захисний кожух на місці та цілий.
- Видаліть бруд, тирсу та пил з рухомих частин пили, якщо не зробили цього після останнього користування.
2
Вийміть акумулятор (якщо встановлений)
- Не починайте жодних робіт із встановлення ланцюга чи шини, якщо акумулятор стоїть у пилі.

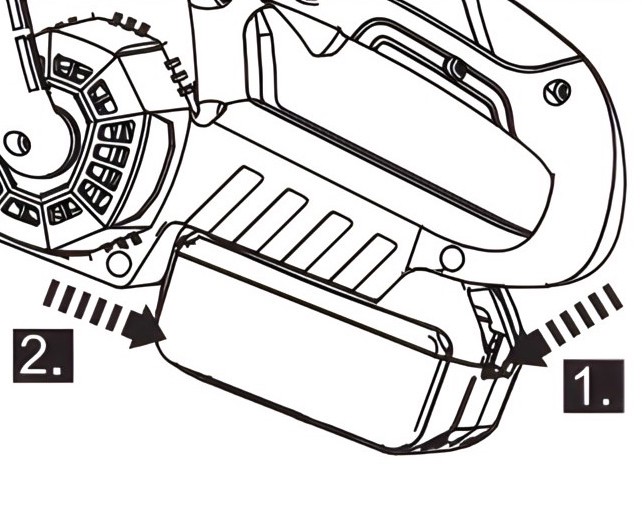

- Щоб вийняти акумулятор:
  1. Затисніть кнопку фіксатора на корпусі батареї.
  2. Потягніть акумулятор від себе рівномірно, без ривків.
  3. Не вибивайте акумулятор ударами чи сторонніми предметами.
3

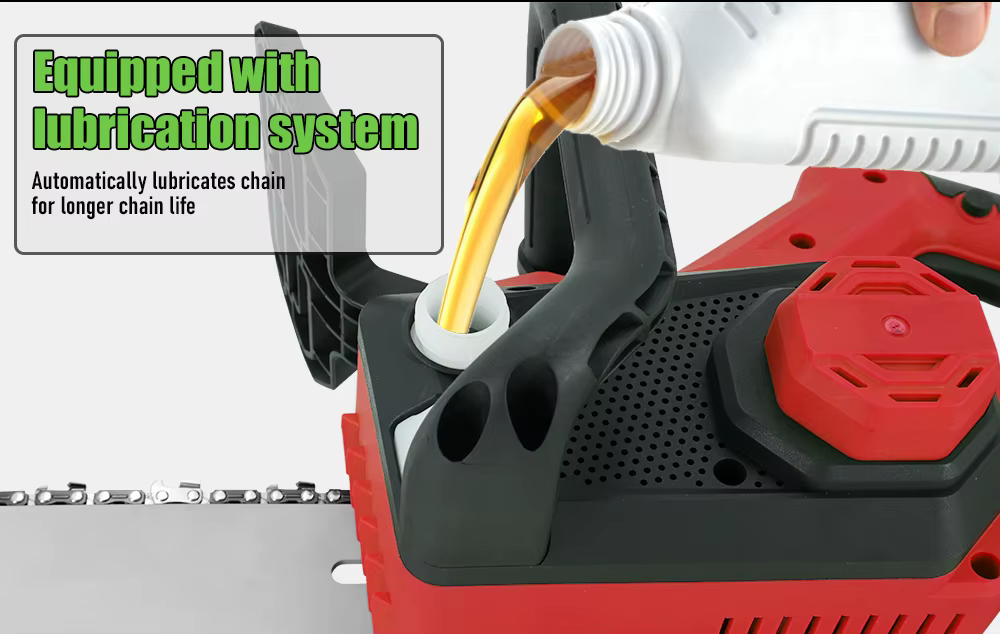

Заправте бак мастилом
- Відкрийте кришку бачка для мастила.
- Налийте масло для ланцюгових пилок (не використовуйте моторне чи відпрацьоване масло).
- Не заповнюйте бак під завʼязку — залиште простір, щоб мастило не виливалося під час роботи.
- Щільно закрутіть кришку бачка.
4

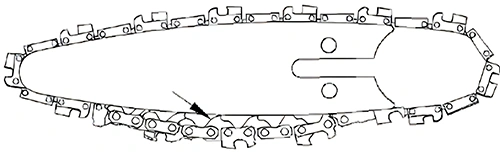

Встановіть ланцюг на напрямну шину

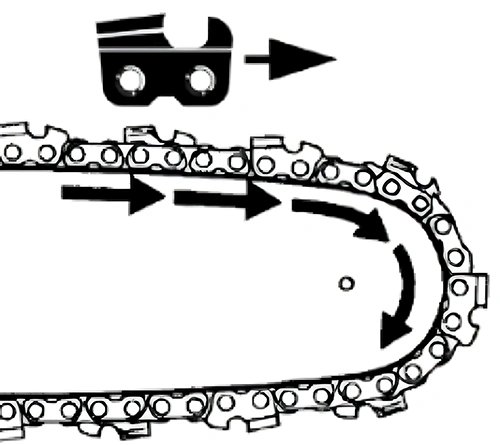

- На ланках ланцюга є стрілки — вони повинні дивитися уперед (у напрямку обертання ланцюга).
- Якщо поставити ланцюг навпаки, пила не різатиме.
- Покладіть ланцюг у паз шини по всьому периметру.
5

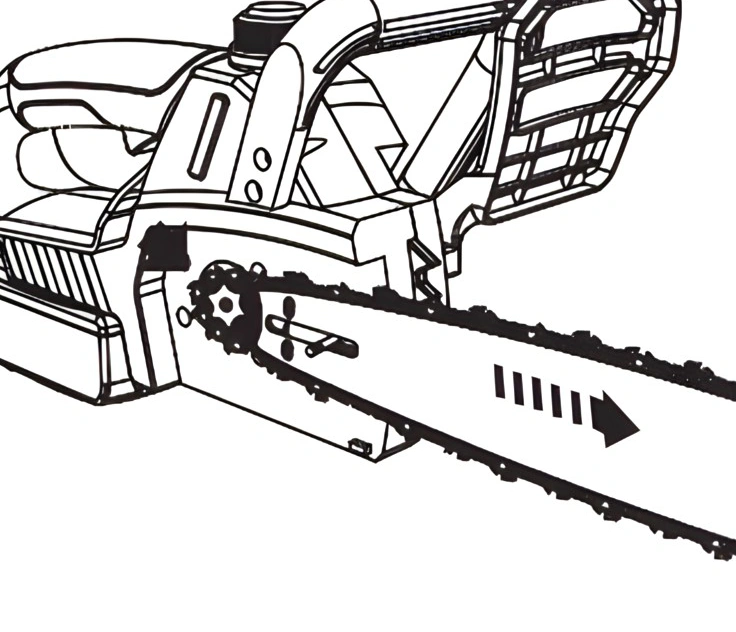

Одягніть шину разом із ланцюгом на ведучу зірочку пили
- Поставте шину так, щоб ланцюг ліг на зубці ведучої зірочки.
- Надіньте кришку і злегка підкрутіть фіксатор притискної кришки (червоний) щоб зафіксувати шину.
6

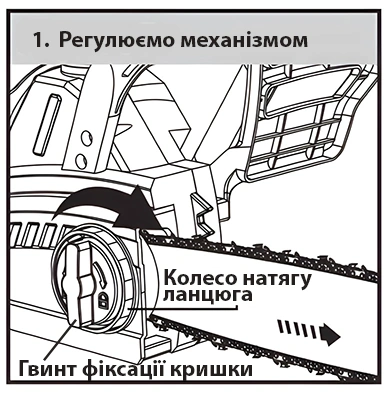

Відрегулюйте натяг ланцюга
- Покрутіть Колесо натягу ланцюга (чорного кольору), щоб ланцюг прилягав щільно до шини, але міг вільно переміщатися рукою.
- Якщо ланцюг провисає — підтягніть.
- Якщо занадто туго — послабте.
- Як мінімум, 2 зубці мають бути майже оголені, при відтягуванні ланцюга вниз рукою - це ідеальний натяг
7
Надійно затягніть кришку
- Після регулювання натягу затягніть фіксатор притискної кришки (червоний), що утримує кришку шини.
8
Відкорегуйте натяг нового ланцюга
1. Якщо ланцюг новий, він має властивість тягнутися під час роботи.
2. Після першого встановлення:

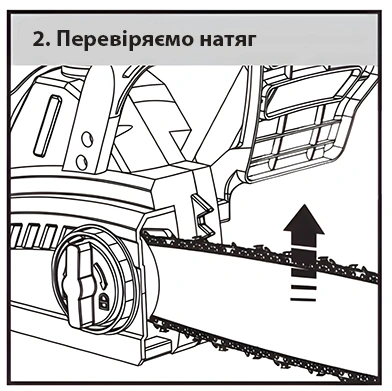

  - Перевірте натяг, потягнувши ланцюг у центрі шини вгору:
    він має трохи підніматися (на 2–3 мм),
    але не виходити з паза шини.
  - Якщо потрібно — відрегулюйте натяг ручкою натягу ланцюга.
3. Обов’язково виконайте холостий запуск:
  - Зафіксуйте кришку шини та затягніть фіксатор.
  - Увімкніть пилу і дайте їй попрацювати 5–7 секунд на холостому ходу (без різання).
  - Це дозволить новому ланцюгу трохи розтягнутися природним чином.
4. Після холостого запуску:
  - Вимкніть пилу.
  - Знову перевірте натяг ланцюга.
  - Якщо ланцюг ослаб — підтягніть його так, щоб він щільно прилягав до шини, але міг рухатися рукою.
5. Під час перших робіт новим ланцюгом:
  - Час від часу зупиняйтеся та перевіряйте натяг ланцюга, оскільки він ще продовжить тягнутися під навантаженням.
  - За потреби регулюйте натяг, щоб уникнути провисання або надмірної натягнутості.
6. Не ігноруйте ці перевірки:
  - Ослаблений ланцюг може зіскочити із шини, що є небезпечно.
  - Надмірно натягнутий ланцюг призводить до швидкого зносу шини і перегріву інструмента.
9

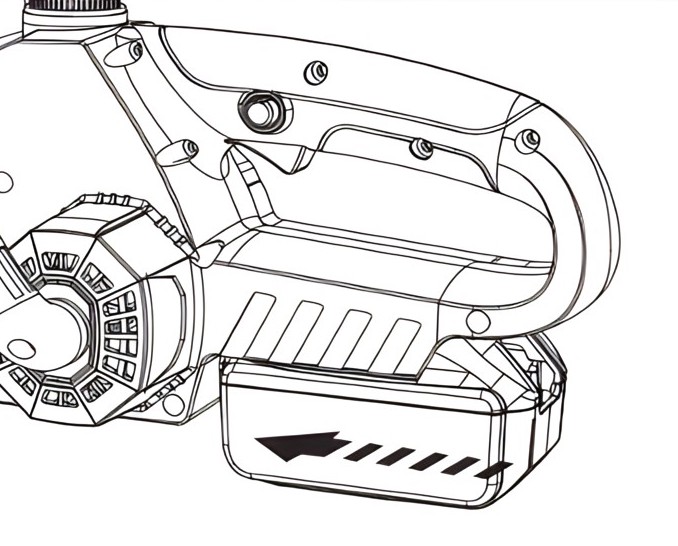

Встановіть акумулятор
- Візьміть заряджений акумулятор.
- Встановіть його в паз на корпусі пили до клацання.
- Не бийте акумулятор і не намагайтеся його вбити силою, якщо він не стає на місце. Перевірте правильність напрямку установки.
10
Увімкнення пили
- Перед натисканням на курок запуску необхідно активувати систему пили:

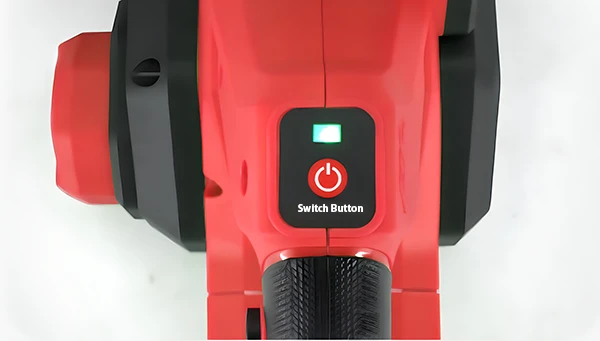

  - Натисніть кнопку увімкнення системи (Switch Button), зображену на корпусі інструмента (див. фото).
  - При успішному ввімкненні загориться зелений індикатор над кнопкою.
- Якщо певний час пилою не користуватися, система автоматично переходить у режим очікування (вимикається), і для повторного запуску потрібно знову натиснути кнопку увімкнення системи.
  - Переконайтеся, що ніщо не торкається ланцюга.
  - Натисніть кнопку розблокування пуску (якщо вона є).
  - Стисніть курок запуску — ланцюг почне обертатися.

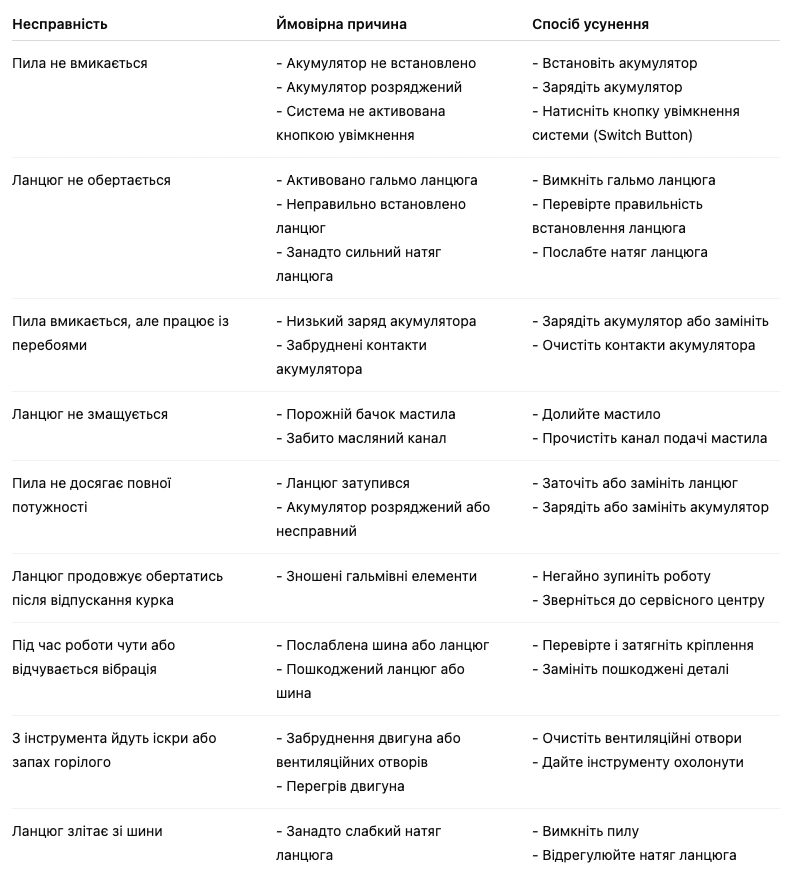

- Якщо пила не вмикається:
  - Перевірте, чи активовано систему кнопкою увімкнення.
  - Перевірте правильність встановлення акумулятора.
  - Перевірте заряд акумулятора.
  - Якщо не допомогло — зверніться у сервіс.

Увага

Перед будь-якими налаштуваннями або встановленням ланцюга завжди виймайте акумулятор з пили.
Використовуйте лише рекомендовані виробником акумулятори та мастила.
Перевіряйте натяг ланцюга до і під час роботи, особливо якщо ланцюг новий.

Застереження

Не запускайте пилу без перевірки справності гальма ланцюга.
Не працюйте в умовах дощу, вологи чи поблизу легкозаймистих матеріалів.
Одягайте засоби індивідуального захисту (окуляри, рукавиці, захисний одяг, взуття).
Не торкайтеся ланцюга голими руками — він гострий навіть у нерухомому стані.

Експлуатація

1
Під час різання
- Перед початком різання упевніться, що зубці упору (вставні зуби) контактують із деревиною.
- Не починайте різання, якщо ланцюг не торкається дерева — це може спричинити ривок інструмента.
- Виконуйте різання плавно, без надмірного натискання:
  - нехай ланцюг ріже самостійно;
  - зайвий тиск перевантажує двигун.
- Для тривалого різання:
  - робіть перерви, аби уникнути перегріву інструмента;
  - стежте за рівнем мастила та зарядом акумулятора.
2
Запобігання заклинюванню
При різанні довгих або товстих заготовок:
- робіть перший надріз із боку, що знаходиться під напругою;
- завершуйте різання зі зворотного боку, де матеріал розтягується;
- це допоможе уникнути затиснення шини.
Не ріжте матеріали товщі, ніж максимально допустимий діаметр різу (254 мм).

Закінчення роботи

Відпустіть курок запуску — ланцюг зупиниться.

Якщо не плануєте працювати далі:

вимкніть систему, натиснувши кнопку увімкнення (Switch Button) ще раз або дочекайтеся автоматичного вимкнення;
вийміть акумулятор із пили.

Очистіть пилу від тирси та залишків деревини.
