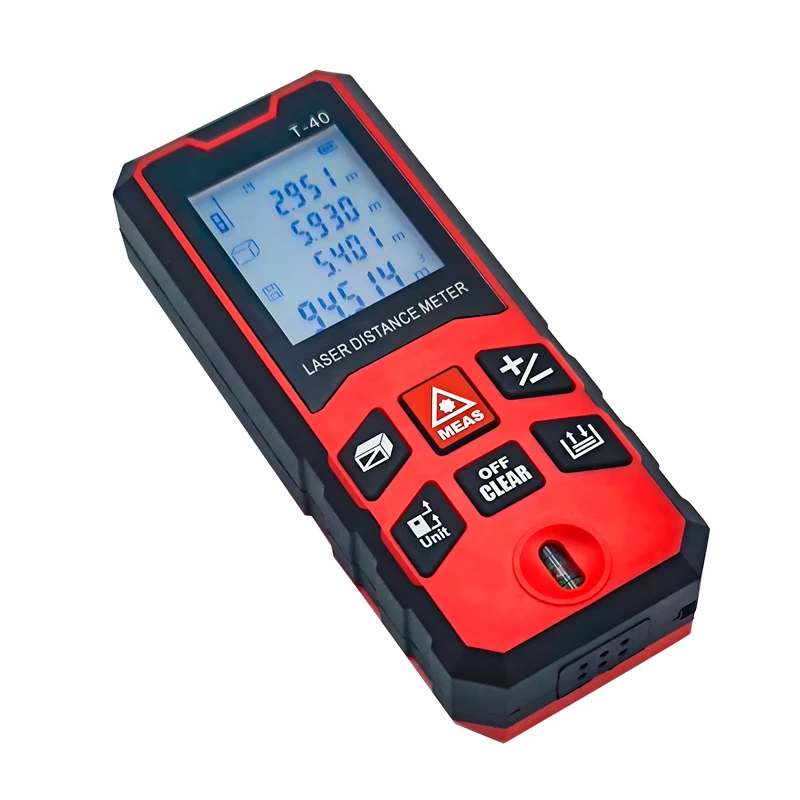

Лазерний далекомір LEADER Ultra LM60
Компанія LEADER-mAh висловлює подяку за придбання цього акумуляторного інструменту. Перед початком робіт уважно вивчіть посібник. Дотримуйтесь технічних вимог, щоб забезпечити безпечну роботу та довгий строк служби. Інструмент може мати незначні відмінності від ілюстрацій, які не впливають на характеристики та умови експлуатації.

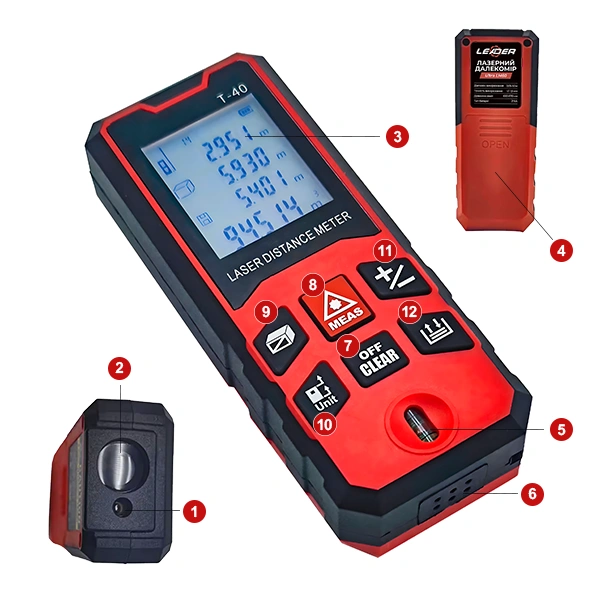

Будова інструменту
01- 1
Лазерний випромінювач — Джерело лазерного променя, який відбивається від поверхні для визначення відстані.
- 2
Лазерний випромінювач — Джерело лазерного променя, який відбивається від поверхні для визначення відстані.
- 3
РК-дисплей з підсвіткою — Відображає поточні вимірювання, режим роботи, одиниці виміру та інші параметри.
- 4
Батарейний відсік — Відкривається для встановлення або заміни батарей живлення.
- 5
Вікно лазера — Захищає випромінювач та приймач від зовнішніх пошкоджень і пилу.
- 6
Акустичні отвори динаміка — Видають звуковий сигнал після завершення вимірювання або при помилках.
- 7
OFF / CLEAR — Коротке натискання: скидання останнього вимірювання. — Тривале натискання: вимкнення пристрою.
- 8
MEAS (кнопка вимірювання) — Запускає процес вимірювання відстані (одноразове або безперервне).
- 9
Кнопка вибору режиму вимірювання (кут/площа/об’єм) — Перемикає між режимами розрахунку площі, об’єму, непрямих вимірювань (за теоремою Піфагора тощо).
- 10
UNIT (одиниці виміру) — Змінює одиниці: метри, дюйми або фути.
- 11
+/- (додавання / віднімання) — Додає або віднімає поточне вимірювання до/від попереднього результату.
- 12
Збереження / перегляд пам’яті — Дає змогу зберегти результати або переглянути попередні вимірювання.
Технічні характеристики
02- Макс. дальність вимірювання
- 60 м
- Точність
- ± 1.5 мм
- Одиниці вимірювання
- м / дюйм / фут
- Функції
- Довжина; Площа; Об’єм; Піфагор
- Пам'ять вимірювань
- Так (історія значень)
- Автовимкнення
- Через 180 с
- Джерело живлення
- 2 х AA батарейки
- Бренд
- LEADER-mAh
- Країна бренду
- Україна
Принцип роботи інструменту
03- 1
Генерація лазерного імпульсу
Після натискання кнопки MEAS далекомір випромінює спрямований лазерний промінь на об’єкт. Це безпечне для зору лазерне випромінювання 2-го класу.
- 2
Відбиття сигналу
Лазерний промінь відбивається від цільової поверхні (стіна, предмет тощо) і повертається назад до приймача, розташованого на передній частині пристрою.
- 3
Обчислення відстані
Процесор пристрою вимірює час, який пройшов від моменту випромінювання до повернення променя, і розраховує відстань за формулою:
Відстань = (Час × Швидкість світла) / 2
- 4
Відображення результату
Результат одразу виводиться на екран, разом із вибраними одиницями вимірювання. За потреби можна переглянути попередні значення або виконати обчислення площі, об’єму тощо.
- 5
Додаткові режими вимірювання
Далекомір підтримує:
- Безперервне вимірювання (трекинг) — показує відстань у реальному часі.
- Площа/об’єм — автоматично обчислює значення на основі кількох вимірів.
- Непрямі вимірювання — розрахунок відстані за теоремою Піфагора, якщо неможливо провести пряме вимірювання.
- 6
Енергонезалежність та точність
Завдяки використанню електронного таймера та високочутливої оптики, пристрій забезпечує точність до ±2 мм навіть на великих відстанях.
- 7
Живлення пристрою
Лазерний далекомір працює від двох батарейок типу AAA (1.5 В), які встановлюються у відсік на задній частині корпусу. Такий тип живлення забезпечує тривалу автономну роботу та легку заміну елементів живлення у разі потреби. Енергоощадна електроніка дозволяє виконувати сотні вимірювань на одному комплекті батарей.
Застосування
04- 1
Швидкі вимірювання довжин, висот (непрямо, за Піфагором), площ і об’ємів під час ремонту, оздоблення, монтажу, проєктних робіт.
- 2
Безперервний трекінг для пошуку мін/макс відстані (наприклад, під час виставлення перегородок або добору габариту).
- 3
Контроль геометрії приміщень; орієнтування приладом по горизонталі за допомогою індикатора рівня.
- 4
Підходить для приміщень і коротких вимірів на відкритому повітрі (в яскравому сонці використовуйте мішень/матову підкладку).
Підготовка до роботи
05- 1
Елементи живлення
Встановіть 2×AA у відсік. Перевірте полярність і закрийте кришку.
- 2
Огляд оптики
Протріть вікно випромінювача/приймача мікрофіброю; видаліть пил/краплі.
- 3
Увімкнення та базові налаштування
Підсвічування дисплея вмикається автоматично; за потреби змініть одиниці (м/дюйм/фут) кнопкою UNIT.
- 4
Позиціювання
Тримайте прилад стаціонарно; використовуйте індикатор рівня для горизонтального наведення.
Експлуатація
06- 1
Одиночне вимірювання
- Наведіть лазерну точку на ціль.
- Натисніть MEAS — результат з’явиться на екрані та збережеться в історії (якщо активовано).
- 2
Безперервний режим (Min/Max/трекинг)
- Увімкніть режим вимірювання, утримуючи MEAS (або виберіть через кнопку режимів).
- Переміщуйте прилад; дисплей показує поточну відстань і мін/макс. Зупиніться для фіксації значення.
- 3
Площа
- Кнопкою режимів виберіть «Площа».
- Зніміть довжину → ширину (дві послідовні подачі MEAS). Площа обчислиться автоматично.
- 4
Об’єм
- Оберіть «Об’єм».
- Послідовно виміряйте довжину → ширину → висоту — прилад порахує м³.
- 5
Піфагор (непрямі вимірювання висоти)
- Виберіть відповідну піфагоричну схему (2- або 3-точкову).
- Утримуйте корпус горизонтально (допомагає індикатор рівня), виміряйте перший катет, потім другий (і третій) — висота обчислиться автоматично.
- 6
Додаткові дії
- +/− — додає/віднімає значення до/від накопиченого результату (зручно для сум довжин).
- OFF/CLEAR — коротко: скидання останнього виміру; довге натискання: вимкнення.
- Пам’ять — збереження/перегляд останніх вимірів.
Порада: для далеких/темних поверхонь використовуйте білу матову картку-мішень — підвищує стабільність відбитого сигналу.
Рекомендації під час роботи
07- 1
Тримайте промінь перпендикулярно до цілі; косий кут збільшує похибку.
- 2
Глянець/скло/вода дають нестійкий відгук — застосовуйте матову мішень або змініть точку наведення.
- 3
Для серійних вимірів використовуйте безперервний режим і кнопки +/− для підсумовування/віднімання.
- 4
На яскравому сонці затіняйте пляму лазера долонею/карткою; перевіряйте індикатор рівня перед пострілом.
- 5
Дотримуйтесь безпеки лазерів класу 2: не спрямовуйте промінь у очі, на відбивні поверхні чи на людей/тварин.
Обслуговування
08- 1
Регулярно очищайте вікно лазера м’якою сухою серветкою; не використовуйте розчинники/абразиви.
- 2
Зберігайте в сухому місці; при зберіганні понад місяць вийміть батарейки.
- 3
Періодично звіряйте покази з еталонною рулеткою на 3–5 м.
- 4
Автовимкнення через ≈180 с — це норма роботи енергозбереження.
- Не розбирайте інструмент самостійно, якщо не маєте відповідної кваліфікації.
- При появі сторонніх звуків, запаху горілого або надмірного перегріву негайно припиніть використання інструмента і зверніться до сервісного центру.
- Не занурюйте інструмент у воду чи інші рідини.

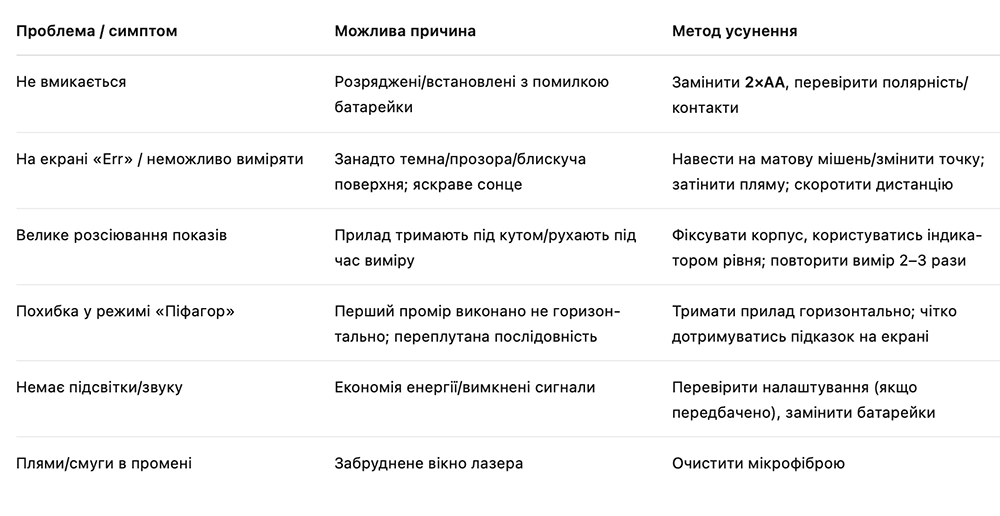

Можливі проблеми та методи їх усунення
09
Акумулятор
10- Заряджайте акумулятор лише рекомендованим виробником зарядним пристроєм.
- Не залишайте акумулятор повністю розрядженим на тривалий час.
- Зберігайте в сухому прохолодному місці, подалі від прямого сонця та джерел тепла.
- Якщо акумулятор пошкоджено або помітно нагрівається — припиніть використання і зверніться в сервіс.
Заходи безпеки
11- Перед будь-яким обслуговуванням знімайте акумулятор.
- Працюйте в захисних окулярах, рукавицях і, за потреби, навушниках.
- Не використовуйте пошкоджені оснастки, кожухи чи корпуси.
- Тримайте сторонніх осіб поза робочою зоною.
- Не працюйте під дощем, у вологих умовах або біля легкозаймистих матеріалів.
Зберігання та утилізація
12- Зберігайте інструмент у сухому місці, знявши акумулятор.
- Очистіть корпус і робочі частини від пилу та стружки перед зберіганням.
- Акумулятори та електроінструмент утилізуйте згідно з місцевими правилами, не викидайте в побутове сміття.
Гарантійні положення
13Гарантія дійсна 12 місяців з дати продажу, зазначеної в товарному чеку. Для гарантійного обслуговування додайте чек до посилки. Безоплатний ремонт можливий за відсутності механічних пошкоджень, слідів некваліфікованого ремонту та порушень правил експлуатації.
Повернення товару належної якості — протягом 14 днів, якщо збережено товарний вигляд, пломби, ярлики та розрахунковий документ. Контакти сервісу: 0 800 2000 70, вул. Лесі Українки, 19, м. Вишневе; приймання — Нова пошта №2, м. Вишневе.
