Інструкція до Акумуляторна міні-пила LEADER Compact BD12-3S

Посібник користувача

Акумуляторна міні-пила LEADER Compact BD12-3S

Щиро дякуємо за вибір електронної інструкції. Разом ми зменшуємо використання паперу та дбаємо про екологію. Це маленький, але важливий внесок у збереження природи.

Шановний покупець!

Компанія LEADER-mAh висловлює Вам вдячність за придбання цього акумуляторного інструменту.
Продукція під торговою маркою LEADER-mAh постійно вдосконалюється та покращується.

Зверніть увагу на пункт гарантійного обслуговування, який знаходиться в кінці даного посібника.
Перед початком робіт уважно вивчіть посібник з експлуатації. У процесі експлуатації дотримуйтесь технічних вимог, щоб забезпечити оптимальне функціонування інструменту та продовжити термін його служби.

Інструмент може мати деякі відмінності від цього посібника, повʼязані зі зміною конструкції, які не впливають на характеристики, умови її монтажу та експлуатації.

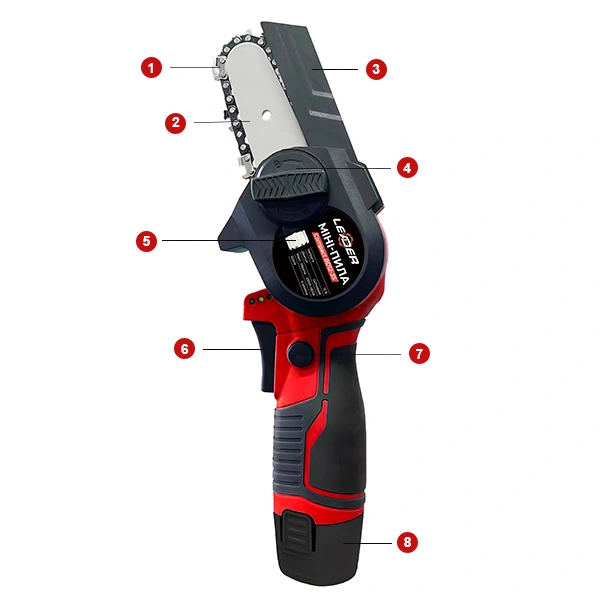

Будова інструменту

Ланцюг – ріжучий елемент, оснащений зубцями для швидкого та чистого розрізання деревини.

Пильна шина – металева направляюча, по якій рухається ланцюг під час роботи.

Захисний кожух – прикриває верхню частину шини та ланцюга, захищаючи користувача від стружки та випадкового дотику.

Механізм фіксації притискної кришки – фіксує кришку механізму натягу та шини для легкого обслуговування інструмента.

Механізм натягу ланцюга – дозволяє швидко відрегулювати натяг ланцюга без використання інструментів.

Кнопка пуску – вмикає електродвигун та запускає обертання ланцюга.

Кнопка запобіжник – запобігає випадковому ввімкненню пили, підвищуючи безпеку користування.

Акумулятор – забезпечує електроживлення інструмента, гарантує мобільність та незалежність від мережі.

Технічні характеристики

Номінальна напруга

12 В

Тип двигуна

Щітковий

Максимальні оберти

23100 об/хв

Довжина шини

3 дюйми

Джерело живлення

Li-ion акумулятор

Бренд

LEADER-mAh

Принцип роботи інструменту

Передача енергії від акумулятора

Li-ion акумулятор подає напругу 12 V на щітковий електродвигун, забезпечуючи стабільну роботу інструменту без потреби в мережевому живленні.

Робота щіткового двигуна

Щітковий електродвигун обертає ведучу зірочку, яка через ланцюг передає обертальний рух на шину. Це дозволяє пиляти деревину з високою швидкістю різання.

Рух пильного ланцюга

Ланцюг із гострими різальними ланками рухається по направляючій шині довжиною 3 дюйми, виконуючи точне та швидке різання матеріалу. Швидкість обертання без навантаження становить до 23100 об/хв, що забезпечує чистий та акуратний зріз.

‍

Система управління інструментом

Запуск пили відбувається натисканням пускової кнопки, яка активує електродвигун. Відпускання кнопки миттєво зупиняє рух ланцюга, підвищуючи безпеку роботи.

Механізм натягу ланцюга

На корпусі пили розташований барашковий регулювальний гвинт (велика кругла рукоятка з насічками), який забезпечує швидкий і безключовий натяг ланцюга.

Застосування

No items found.

Підготовка до роботи

No items found.

Експлуатація

No items found.

Рекомендації під час роботи

No items found.

Обслуговування

No items found.

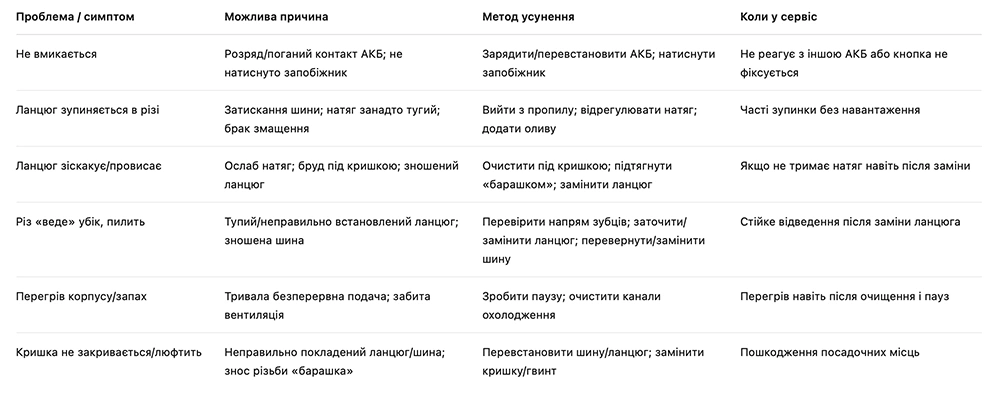

Можливі проблеми та методи їх усунення

No items found.

Несправність

Ймовірна причина

Спосіб усунення

Інструмент не вмикається

Розряджений акумулятор

Неправильне встановлення акумулятора

Перевірте встановлення, переконайтесь, що акумулятор зафіксовано

Швидкість роботи знижується

Низький заряд акумулятора

Зарядіть акумулятор, або замініть на новий

Зношений акумулятор

Замініть акумулятор

Перегрів пристрою

Використання в екстремальних умовах

Дайте пристрою охолонути перед повторним використанням

Блокування вентиляційних отворів

Переконайтеся, що вентиляційні отвори не перекриті

Шум або вібрація під час роботи

Пошкодження ріжучого елемента

Перевірте лезо та замініть, якщо потрібно

Неправильне встановлення леза

Переконайтеся, що лезо правильно встановлене

Тример не заряджається

Пошкоджений кабель зарядки,або розʼєм

Перевірте кабель та розʼєм, замініть при необхідності

Пошкоджений зарядний пристрій

Спробуйте інший зарядний пристрій або зверніться до сервісу

Недостатня потужність під час косіння

Тупе, або пошкоджене лезо

Заточіть, або замініть лезо

Занадто густий, або високий шар трави

Косіть поступово, зрізуючи верхні шари

Падіння заряду акумулятора

Тривале зберігання без зарядки

Зарядіть акумулятор перед використанням

Зношений, або старий акумулятор

Замініть акумулятор на новий

Акумулятор

Термін придатності акумуляторної батареї для інструментів, таких як літій-іонні акумулятори 18650, зазвичай вимірюється кількістю циклів заря-джання/розряджання або часом, протягом якого батарея зберігає свою ефективність. Ось основні фактори, які впливають на термін служби акумулятора:

‍

Цикли заряджання/розряджання: Літій-іонні акумулятори зазвичай мають приблизно від 300 до 1000 циклів заряджання/розряджання, перш ніж їхня ємність значно знизиться.
Зберігання: Правильне зберігання акумуляторів може значно продовжити їхній термін служби. Ідеально зберігати акумулятор при кімнатній температурі та з частковим зарядом (близько 40-50%).
Використання: Регулярне використання і повне розряджання батареї перед зарядкою допомагає запобігти ефекту памʼяті, що особливо актуально для нікель-метал-гідридних (NIMH) акумуляторів, але менш критично для літій-іонних.
Температура: Високі та низькі температури можуть негативно вплинути на життєвий цикл акумулятора. Висока температура може прискорити втрату ємності, тоді як дуже низька температура може тимчасово знизити вихідну потужність.

Вказаний термін служби дійсний при дотриманні користувачем вимог цього керівництва.

На практиці, якщо ви користуєтеся інструментом регулярно і слідуєте рекомендаціям з догляду, ви можете очікувати, що літій-іонний акумулятор залишиться ефективним приблизно 3-5 років. Зверніть увагу, що "термін служби" не означає, що батарея раптово перестане працювати після цього часу; скоріше, ви можете помітити, що її здатність утримувати заряд або забезпечувати максимальну потужність поступово знижується.рмін служби дійсний при дотриманні користувачем вимог цього керівництва.

Заходи безпеки

Застосування інструменту допускається тільки відповідно до призначення та вимог зазначених у посібнику з експлуатації. Перед початком роботи необхідно вивчити посібник з експлуатації.

Увага

Не допускаються до роботи особи в стані алкогольного, наркотичного, або іншого спʼяніння, або під впливом лікарських препаратів, що знижують увагу і швидкість реакції.

Під час роботи необхідно:

використовувати індивідуальні засоби захисту (захисні окуляри, рука-вички);
утримувати робоче місце у чистоті, перед початком робіт прибрати всі зайві предмети;
не видаляти і не модифікувати електричні та механічні захисні меха-нізми;
не допускати дітей, тварин та сторонніх осіб до робочої зону;
не перевантажувати акумуляторний інструмент, він має працювати без застосування зайвих зусиль тварин та сторонніх осіб до робочої зону;
не використовувати його під час дощу, або під іншими опадами;
запобігати попаданню води до двигуна та інших електричних компо-нентів.

Використання інструменту забороняється:

при несправному вимикачі та/або нечіткій його роботі;
у приміщеннях з вибухонебезпечним, а також хімічно активним середовищем,
в умовах впливу крапель, бризок, на відкритих майданчиках або у час снігопаду чи дощу;
при появі диму або запаху ізоляції, що горить;
в умовах, що не призначені для роботи цим типом інструменту.
в умовах професійного користування, надаючи інструменту високий обʼєм роботи, не передбачених характеристиками даного інструменту.

Зберігання та утилізація

Інструмент до початку експлуатації повинен зберігатися у спеціальному захисному кейсі.
При зберіганні акумулятора на тривалий час (більше 1 місяця), необхідно підтримувати заряд на рівні 40-50% при температурі +5°С + 25°С, для запобігання його деградації.
У разі необхідності тривалого зберігання акумулятора ОБОВʼЯЗКОВО вийміть його з інструменту та зберігайте їх в сухому, прохолодному місці, подалі від прямих сонячних променів та доступу до вологи.
Регулярно перевіряйте інструмент на предмет пошкоджень зовнішніх частин, кабелю живлення та інших елементів. При виявленні пошкоджень необхідно відразу припинити використання інструменту і звернутися до кваліфікованого фахівця для його ремонту або заміни.
Уникайте зберігання інструменту у місцях з високим рівнем вібрації або ударних навантажень, оскільки це може привести до його передчасного зносу.
Дотримуйтесь інструкцій з обслуговування, вказаниху цьому керівни-цтві, для запобігання передчасного виходу інструменту з ладу.
При повному виробленні ресурсу акумулятора потрібно його утилізувати з дотриманням усіх норм і правил. Для цього необхідно звернутися до спеціалізованої компанії, яка, дотримуючись усіх законодавчих вимог, займається професійною утилізацією акумуляторів.

Гарантійні положення

Гарантійний випадок – будь-який заводський брак або не-справність, що виникла з вини виробника і виявлена в ході гарантійного терміну експлуатації.

Будьте уважні! Переконайтеся в автентичності придбаної продукції, використовуючи для перевірки офіційні веб-ресурси бренду LEADER-mah за адресами: leader-mah.com чи leader-tools.com.ua

Гарантійні зобовʼязання діють:

Тільки протягом встановленого терміну гарантії;

За умови предʼявлення гарантійного листа про положення (наявний у посібнику з експлуатації) та чека про покупку;

Товарний чек, який ви отримаєте після оплати товару - є офіційним документом, який слугуватиме підтвердженням купівлі та використовуватиметься для гарантійного обслуговування.

Гарантія дійсна 12 місяців з моменту дати продажу, зазначеної в товарному чеку. Будь-ласка, зберігайте його протягом гарантійного періоду.

Щоб скористатися гарантією необхідно додати чек до посилки при відправленні в сервісний центр.

У разі виходу інструменту з ладу протягом гарантійного терміну експлуатації з вини виробника, власник має право на безоплатний гарантійний ремонт, за дотримання таких умов:

відсутність механічних пошкоджень;

відсутність ознак порушення вимог керівництва з експлуатації;

відсутність наявність копії електронного, або іншого чеку, який був наданий покупцеві після оплати;ознак порушення вимог керівництва з експлуатації;

відсутність слідів некваліфікованого ремонту.

Безоплатний ремонт або заміна інструменту протягом гарантійного терміну експлуатації проводиться за умови дотримання споживачем правил експлуатації та технічного обслуговування, зберігання та транспортування.

При виявленні Покупцем будь-яких несправностей акумуляторного інструменту, протягом гарантійного терміну він повинен проінформувати про це Продавця та надати інструмент Продавцю для перевірки.

У разі обґрунтованості претензій Продавець зобовʼязується власним коштом здійснити ремонт інструменту, або його заміну.

Транспортування акумуляторного інструменту для експертизи, гарантійного ремонту, або заміни здійснюється за рахунок Покупця.

У тому випадку, якщо несправність інструменту викликана порушенням ним умов його експлуатації, або Покупцем порушено умови, передбачені даним посібником, Продавець за згодою Покупця має право здійснити ремонт акумуляторного інструменту за окрему плату.

На продавця не можуть бути покладені інші, не передбачені цим керівництвом, зобовʼязання.

Гарантія НЕ поширюється:

Якщо не наданий товарний чек, засвідчуючий офіційне походження купівлі інструменту та гарантоване сервісне обслуговування;

Якщо були здійснені самостійні заміни деталей або виявлені слідивтручання;

При пошкодженні обмоток ротора чи статора;

Наробочий знос кріплень, внутрішніх механізмів: гумових ущільнень, сальників, ременів, фільтрів, підшипників, тощо;

На природне зношення знарядь чи аксесуарів або вичерпання ре-сурсу акумулятора;

На механічні ушкодження, включно з тріщинами чи вмʼятинами;

У разі продовження шнура або заміни вилки;

При наявності пошкоджених пилкових дисків або кожухів;

При наявності іржі або корозії;

При деформації шпинделя;

При виявленні надмірного забруднення;

Якщо були виявлені несанкціоновані сліди рідин;

На зношені або пошкоджені щітки двигуна;

На зношені шестерні;

При не дотриманні правильного зберігання або експлуатації;

При використанні не за призначенням;

Уразі доробки конструкції;

Поломки, що не виникли через вину виробника (наприклад, перепади напруги, природні катаклізми);

Використання без необхідних захисних засобів, які надаються разом з обладнанням.

При виявленні несправності, що виникли внаслідок перенавантаження акумуляторного інструменти, яке спричинило вихід з ладу електромотора або інших вузлів та деталей.

До безумовних ознак перенавантаження акумуляторного інструменту відносяться: поява кольору, деформація або оплавлення деталей та вузлів інструменту, поява запаху горілого, потемніння, або обвуглювання ізоляції проводів електродвигуна під впливом високої температури та навантажень.

Не гарантійний випадок – будь-які поломки, повʼязані з недотриманням правил і умов експлуатації, нормального зносу, регламенту технічного обслуговування і внесенням змін в конструкцію.

Обмін, або повернення

Покупець має право повернути товар протягом 14 днів з моменту при-дбання, якщо він не був у використанні, його товарний вид, споживчі вла-стивості, пломби, ярлики, а також розрахунковий документ, виданий Покупцеві разом із проданим товаром, збережено.

У випадку повернення товару продавець зобов'язаний повернути споживачеві суму, сплачену ним згідно товарного чеку, протягом 7-ми днів від дня отримання вимоги у вигляді заповненого акту повернення.

Акт повернення заповнюється Покупцем та прикладається до товару, за який він хоче отримати повернення коштів.

Продавець має право провести діагностику та перевірку дотримання вимог покупцем, описаних у п.1.

У разі, не дотримання вимог згідно п.1, Продавець має право відмовити Покупцеві у повернення коштів, та запропонувати інші варіанти (ремонт, заміна, знижка, тощо).

Обмін та повернення товару, який завідомо, без необхідності проведення експертизи, не відповідає заявленим характеристикам або комплектації — оплачується за рахунок компанії.

В іншому випадку, якщо товар не має дефектів і він відповідає заявленим характеристикам, але покупець все ж таки хоче його повернути, і з моменту покупки пройшло не більше 14 днів - всі витрати за доставку бере на себе Покупець.
