Інструкція до Акумуляторна шабельна пила LEADER Ultra BL20-22M

Посібник користувача

Акумуляторна шабельна пила LEADER Ultra BL20-22M

Щиро дякуємо за вибір електронної інструкції. Разом ми зменшуємо використання паперу та дбаємо про екологію. Це маленький, але важливий внесок у збереження природи.

Шановний покупець!

Компанія LEADER-mAh висловлює Вам вдячність за придбання цього акумуляторного інструменту.
Продукція під торговою маркою LEADER-mAh постійно вдосконалюється та покращується.

Зверніть увагу на пункт гарантійного обслуговування, який знаходиться в кінці даного посібника.
Перед початком робіт уважно вивчіть посібник з експлуатації. У процесі експлуатації дотримуйтесь технічних вимог, щоб забезпечити оптимальне функціонування інструменту та продовжити термін його служби.

Інструмент може мати деякі відмінності від цього посібника, повʼязані зі зміною конструкції, які не впливають на характеристики, умови її монтажу та експлуатації.

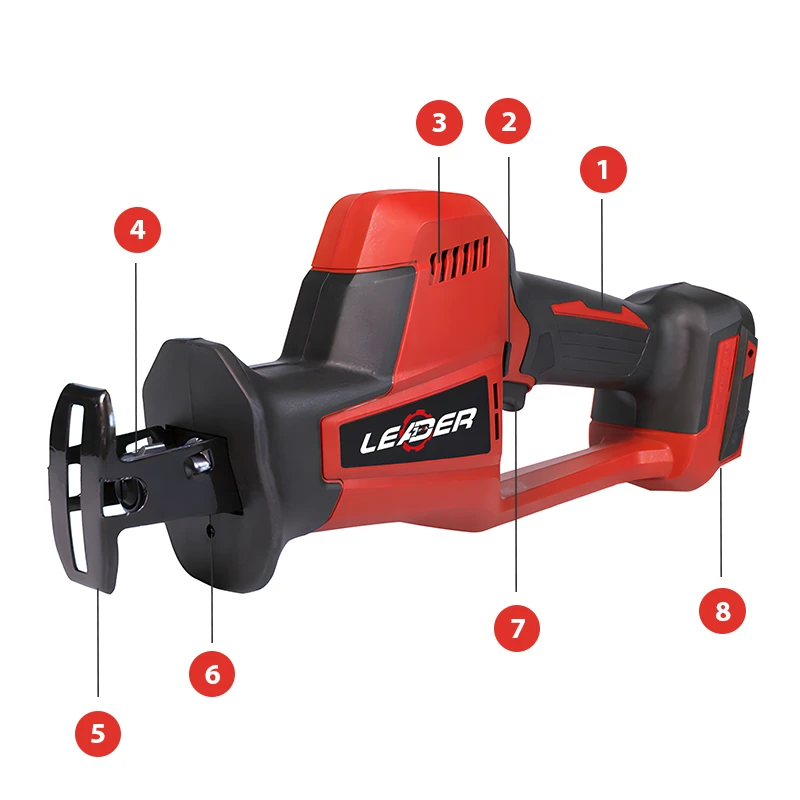

Будова інструменту

Прогумована рукоятка

Кнопка блокування

Вентиляційний отвір для охолодження

Швидкозатискний патрон для пильного полотна

Опорна підошва

Світлодіодний ліхтарик для підсвічування робочої зони

Кнопка пуску

Платформа для підʼєднання акумулятора

Технічні характеристики

Номінальна напруга

20 B

Тип двигуна

Безщітковий

Максимальні оберти

3200 об/хв

Хід штоку

18 мм

Джерело живлення

Li-ion акумулятор

Бренд

LEADER-mAh

Країна бренду

Україна

Принцип роботи інструменту

Поступально-зворотний рух полотна

Шабельна пилка працює за принципом швидких поступально-зворотних рухів пиляльного полотна з амплітудою ходу близько 18 мм. Це дозволяє ефективно різати різні матеріали, створюючи рівний та швидкий пропил.

Робота електродвигуна

Після натискання кнопки пуску електродвигун приводить у рух механізм, який переміщує полотно вперед і назад.
Частота рухів може сягати до 3200 ходів за хвилину, що забезпечує високу продуктивність інструмента.

Роль опорної підошви

Опорна підошва спирається на поверхню матеріалу під час різання. Вона стабілізує положення пилки, зменшує вібрації та допомагає контролювати глибину та напрям різу.

Швидкозатискний механізм заміни полотна

Інструмент оснащений швидкозатискним механізмом, який дозволяє швидко та без ключів замінювати пиляльне полотно. Це робить обслуговування простішим і економить час користувача.

Застосування

Різання деревини

Шабельна пилка призначена для швидкого розпилювання деревини різної товщини, включаючи дошки, бруски, фанеру та інші деревні матеріали.
Підходить як для грубого, так і для точного різу.

Різання металу

За умови встановлення відповідного полотна інструмент можна використовувати для різання тонколистового металу, труб, профілів або арматури.
Не рекомендується різати тверді сплави або товстий метал понад допустиму товщину.

Різання пластику та композитних матеріалів

Інструмент ефективно справляється з різанням пластику, ПВХ, пластикових труб, а також композитів за умови правильного підбору полотна та середньої швидкості ходу.

Випилювання отворів і фігурний різ

Завдяки вузькому полотну пилка підходить для виконання фігурного різу або випилювання отворів у деревині, гіпсокартоні чи пластику.

Різання в важкодоступних місцях

Завдяки компактним розмірам шабельна пилка дозволяє виконувати роботи там, де неможливо використовувати більший інструмент, наприклад, між балками чи в кутах.

Демонтажні роботи

Ідеально підходить для демонтажу старих конструкцій, розрізання труб, видалення віконних рам, порізки різних матеріалів під час ремонтних робіт.

Підготовка до роботи

Перевірка інструмента перед роботою

Переконайтеся, що інструмент вимкнено та акумулятор від’єднано.
Огляньте корпус пилки на наявність пошкоджень або тріщин.
Перевірте, чи немає сторонніх предметів у зоні руху полотна.

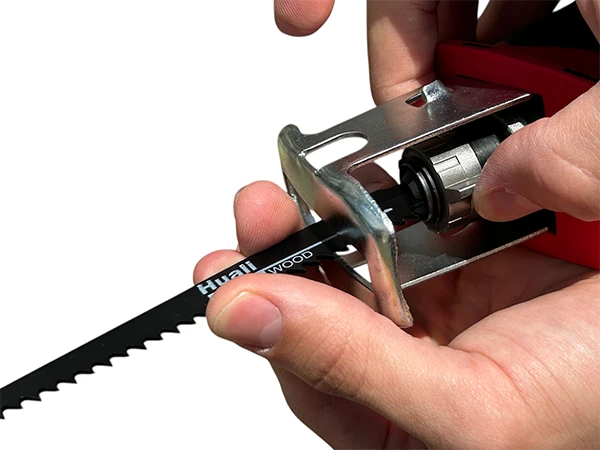

Установка пиляльного полотна

Відтягніть або поверніть швидкозатискний механізм фіксації полотна (залежно від конструкції моделі).
Вставте пиляльне полотно в тримач до упору.
Відпустіть механізм фіксації — полотно має зафіксуватися щільно.
Перевірте надійність кріплення, спробувавши легенько посувати полотно вперед-назад (воно не повинно хитатися чи випадати).

Установка акумулятора

Встановіть акумулятор у відповідний розʼєм на ручці інструмента до клацання.
Переконайтеся, що акумулятор закріплений і не випадає.

Перевірка роботи інструмента

Короткочасно натисніть кнопку пуску, не торкаючись матеріалу, щоб перевірити роботу інструмента та обертання полотна.
Якщо виникають сторонні шуми або вібрації, негайно зупиніть роботу та перевірте інструмент.

Увага

Ніколи не встановлюйте або не замінюйте полотно при встановленому акумуляторі.
Перед початком роботи обовʼязково одягайте захисні окуляри та рукавички.
Використовуйте лише справний акумулятор, без пошкоджень корпусу чи контактів.

Застереження

Експлуатація

Робоча позиція

Завжди тримайте пилку двома руками — одна рука на рукоятці, інша — на корпусі або в зоні, що не обертається.
Тримайте інструмент подалі від свого тіла.
Забезпечуйте стійке положення ніг і рівновагу під час роботи.

Запуск роботи

Натисніть кнопку пуску, щоб увімкнути пилку.
Для моделей із регулюванням швидкості — натискайте кнопку плавно, контролюючи швидкість різання.
Дайте полотну набрати повних обертів перед дотиком до матеріалу.

Процес різання

Рухайте пилку рівномірно, без надмірного тиску на інструмент.
Дайте полотну різати матеріал самостійно.
Якщо полотно заклинює — зупиніть подачу вперед, вимкніть пилку, витягніть полотно з пропилу та перевірте причину застрягання.

Зупинка роботи

Після відпускання кнопки дайте полотну повністю зупинитися, перш ніж відкладати інструмент.
Не кладіть пилку, якщо полотно ще рухається.

Після завершення роботи

Очистіть пилку від пилу, тирси або стружки.
Від’єднайте акумулятор для безпеки зберігання.
Перевірте стан полотна і за потреби замініть його.

Увага

Застереження

Рекомендації під час роботи

Використовуйте відповідне полотно для кожного матеріалу (дерево, метал, пластик). Це збільшує ефективність різання і подовжує строк служби полотна.

Не працюйте інструментом тривалий час без перерв — дайте пилці і мотору час для охолодження, особливо під час різання твердих матеріалів.

Не допускайте бічного навантаження на полотно — це призводить до його поломки або вигину.

Регулярно перевіряйте, чи щільно закріплене полотно. Робіть це перед кожним використанням.

Під час фігурного різання рухайте пилку плавно та стежте за лінією різу, уникаючи ривків і перекосів.

Не прикладайте надмірний тиск під час різання. Дайте інструменту працювати своїм ходом.

Не перевищуйте допустиму глибину різу для конкретного матеріалу, щоб уникнути заклинювання полотна.

Обслуговування

Вимкнення інструмента перед обслуговуванням

Перед будь-якими роботами з обслуговування обов’язково вийміть акумулятор із інструмента, щоб уникнути випадкового увімкнення.

Очищення інструмента

Після кожного використання очищайте пилку від тирси, пилу та стружки м’якою щіткою або сухою ганчіркою.
Не допускайте накопичення сміття в зоні кріплення полотна та в вентиляційних отворах.
Не мийте інструмент водою і не використовуйте агресивні хімічні засоби.

Догляд за пиляльним полотном

Перевіряйте полотно на наявність тріщин, викривлень чи зносу.
При виявленні пошкоджень негайно замініть полотно.
Зберігайте полотна в сухому місці, щоб уникнути корозії.

Перевірка механізмів

Регулярно перевіряйте справність:

‍

швидкозатискного механізму фіксації полотна;
опорного башмака та його кріплення;
кнопки пуску та регулятора швидкості (за наявності).

‍

Якщо будь-який механізм працює зі зусиллям або заїдає — зверніться в сервісний центр.

‍

Увага

Не розбирайте інструмент самостійно, якщо не маєте відповідної кваліфікації.
Якщо інструмент видає незвичні шуми, сильно вібрує чи перегрівається, негайно припиніть експлуатацію і зверніться в сервісний центр.
Не занурюйте інструмент у воду або будь-які рідини.

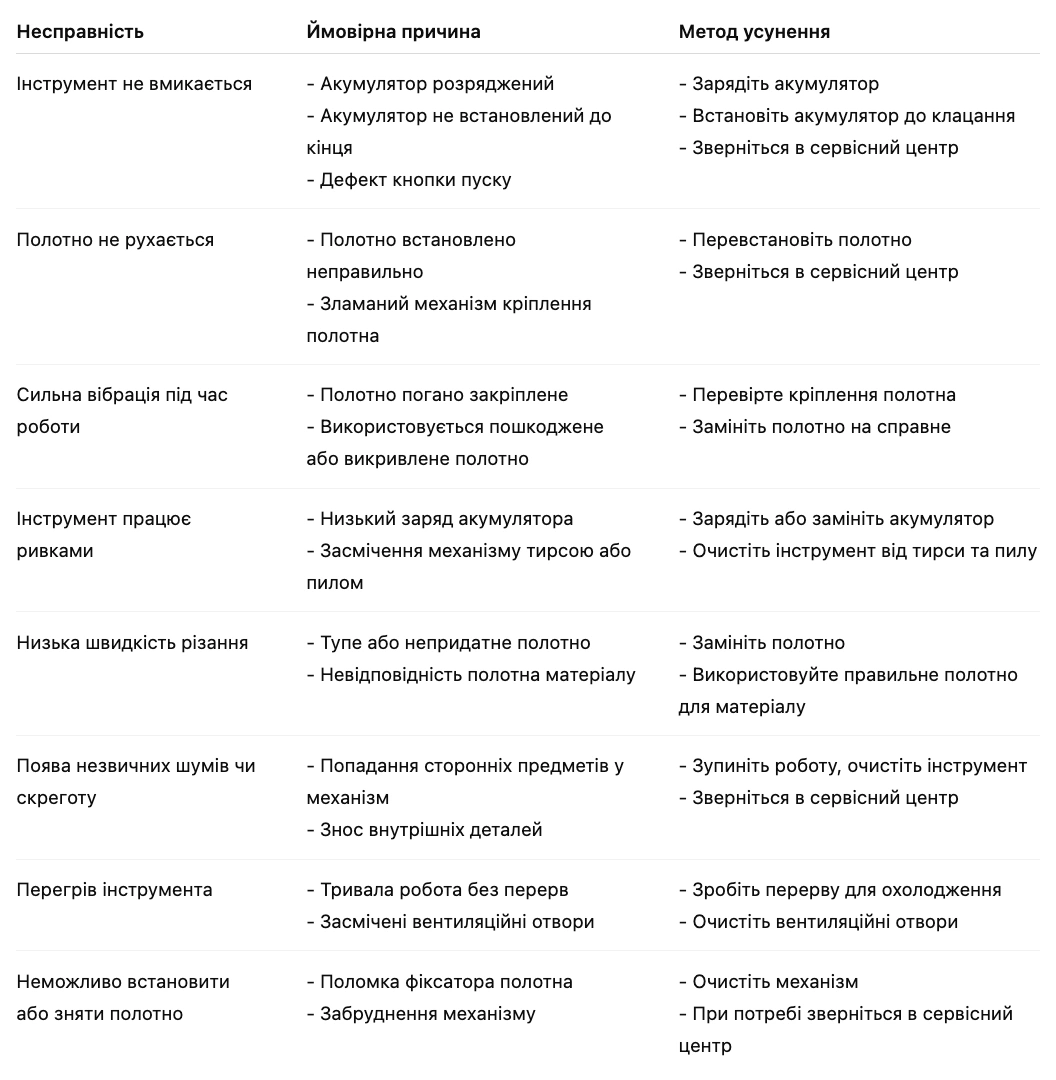

Можливі проблеми та методи їх усунення

Несправність

Ймовірна причина

Спосіб усунення

Інструмент не вмикається

Розряджений акумулятор

Неправильне встановлення акумулятора

Перевірте встановлення, переконайтесь, що акумулятор зафіксовано

Швидкість роботи знижується

Низький заряд акумулятора

Зарядіть акумулятор, або замініть на новий

Зношений акумулятор

Замініть акумулятор

Перегрів пристрою

Використання в екстремальних умовах

Дайте пристрою охолонути перед повторним використанням

Блокування вентиляційних отворів

Переконайтеся, що вентиляційні отвори не перекриті

Шум або вібрація під час роботи

Пошкодження ріжучого елемента

Перевірте лезо та замініть, якщо потрібно

Неправильне встановлення леза

Переконайтеся, що лезо правильно встановлене

Тример не заряджається

Пошкоджений кабель зарядки,або розʼєм

Перевірте кабель та розʼєм, замініть при необхідності

Пошкоджений зарядний пристрій

Спробуйте інший зарядний пристрій або зверніться до сервісу

Недостатня потужність під час косіння

Тупе, або пошкоджене лезо

Заточіть, або замініть лезо

Занадто густий, або високий шар трави

Косіть поступово, зрізуючи верхні шари

Падіння заряду акумулятора

Тривале зберігання без зарядки

Зарядіть акумулятор перед використанням

Зношений, або старий акумулятор

Замініть акумулятор на новий

Акумулятор

Термін придатності акумуляторної батареї для інструментів, таких як літій-іонні акумулятори 18650, зазвичай вимірюється кількістю циклів заря-джання/розряджання або часом, протягом якого батарея зберігає свою ефективність. Ось основні фактори, які впливають на термін служби акумулятора:

‍

Цикли заряджання/розряджання: Літій-іонні акумулятори зазвичай мають приблизно від 300 до 1000 циклів заряджання/розряджання, перш ніж їхня ємність значно знизиться.
Зберігання: Правильне зберігання акумуляторів може значно продовжити їхній термін служби. Ідеально зберігати акумулятор при кімнатній температурі та з частковим зарядом (близько 40-50%).
Використання: Регулярне використання і повне розряджання батареї перед зарядкою допомагає запобігти ефекту памʼяті, що особливо актуально для нікель-метал-гідридних (NIMH) акумуляторів, але менш критично для літій-іонних.
Температура: Високі та низькі температури можуть негативно вплинути на життєвий цикл акумулятора. Висока температура може прискорити втрату ємності, тоді як дуже низька температура може тимчасово знизити вихідну потужність.

Вказаний термін служби дійсний при дотриманні користувачем вимог цього керівництва.

На практиці, якщо ви користуєтеся інструментом регулярно і слідуєте рекомендаціям з догляду, ви можете очікувати, що літій-іонний акумулятор залишиться ефективним приблизно 3-5 років. Зверніть увагу, що "термін служби" не означає, що батарея раптово перестане працювати після цього часу; скоріше, ви можете помітити, що її здатність утримувати заряд або забезпечувати максимальну потужність поступово знижується.рмін служби дійсний при дотриманні користувачем вимог цього керівництва.

Заходи безпеки

Застосування інструменту допускається тільки відповідно до призначення та вимог зазначених у посібнику з експлуатації. Перед початком роботи необхідно вивчити посібник з експлуатації.

Увага

Не допускаються до роботи особи в стані алкогольного, наркотичного, або іншого спʼяніння, або під впливом лікарських препаратів, що знижують увагу і швидкість реакції.

Під час роботи необхідно:

використовувати індивідуальні засоби захисту (захисні окуляри, рука-вички);
утримувати робоче місце у чистоті, перед початком робіт прибрати всі зайві предмети;
не видаляти і не модифікувати електричні та механічні захисні меха-нізми;
не допускати дітей, тварин та сторонніх осіб до робочої зону;
не перевантажувати акумуляторний інструмент, він має працювати без застосування зайвих зусиль тварин та сторонніх осіб до робочої зону;
не використовувати його під час дощу, або під іншими опадами;
запобігати попаданню води до двигуна та інших електричних компо-нентів.

Використання інструменту забороняється:

при несправному вимикачі та/або нечіткій його роботі;
у приміщеннях з вибухонебезпечним, а також хімічно активним середовищем,
в умовах впливу крапель, бризок, на відкритих майданчиках або у час снігопаду чи дощу;
при появі диму або запаху ізоляції, що горить;
в умовах, що не призначені для роботи цим типом інструменту.
в умовах професійного користування, надаючи інструменту високий обʼєм роботи, не передбачених характеристиками даного інструменту.

Зберігання та утилізація

Інструмент до початку експлуатації повинен зберігатися у спеціальному захисному кейсі.
При зберіганні акумулятора на тривалий час (більше 1 місяця), необхідно підтримувати заряд на рівні 40-50% при температурі +5°С + 25°С, для запобігання його деградації.
У разі необхідності тривалого зберігання акумулятора ОБОВʼЯЗКОВО вийміть його з інструменту та зберігайте їх в сухому, прохолодному місці, подалі від прямих сонячних променів та доступу до вологи.
Регулярно перевіряйте інструмент на предмет пошкоджень зовнішніх частин, кабелю живлення та інших елементів. При виявленні пошкоджень необхідно відразу припинити використання інструменту і звернутися до кваліфікованого фахівця для його ремонту або заміни.
Уникайте зберігання інструменту у місцях з високим рівнем вібрації або ударних навантажень, оскільки це може привести до його передчасного зносу.
Дотримуйтесь інструкцій з обслуговування, вказаниху цьому керівни-цтві, для запобігання передчасного виходу інструменту з ладу.
При повному виробленні ресурсу акумулятора потрібно його утилізувати з дотриманням усіх норм і правил. Для цього необхідно звернутися до спеціалізованої компанії, яка, дотримуючись усіх законодавчих вимог, займається професійною утилізацією акумуляторів.

Гарантійні положення

Гарантійний випадок – будь-який заводський брак або не-справність, що виникла з вини виробника і виявлена в ході гарантійного терміну експлуатації.

Будьте уважні! Переконайтеся в автентичності придбаної продукції, використовуючи для перевірки офіційні веб-ресурси бренду LEADER-mah за адресами: leader-mah.com чи leader-tools.com.ua

Гарантійні зобовʼязання діють:

Тільки протягом встановленого терміну гарантії;

За умови предʼявлення гарантійного листа про положення (наявний у посібнику з експлуатації) та чека про покупку;

Товарний чек, який ви отримаєте після оплати товару - є офіційним документом, який слугуватиме підтвердженням купівлі та використовуватиметься для гарантійного обслуговування.

Гарантія дійсна 12 місяців з моменту дати продажу, зазначеної в товарному чеку. Будь-ласка, зберігайте його протягом гарантійного періоду.

Щоб скористатися гарантією необхідно додати чек до посилки при відправленні в сервісний центр.

У разі виходу інструменту з ладу протягом гарантійного терміну експлуатації з вини виробника, власник має право на безоплатний гарантійний ремонт, за дотримання таких умов:

відсутність механічних пошкоджень;

відсутність ознак порушення вимог керівництва з експлуатації;

відсутність наявність копії електронного, або іншого чеку, який був наданий покупцеві після оплати;ознак порушення вимог керівництва з експлуатації;

відсутність слідів некваліфікованого ремонту.

Безоплатний ремонт або заміна інструменту протягом гарантійного терміну експлуатації проводиться за умови дотримання споживачем правил експлуатації та технічного обслуговування, зберігання та транспортування.

При виявленні Покупцем будь-яких несправностей акумуляторного інструменту, протягом гарантійного терміну він повинен проінформувати про це Продавця та надати інструмент Продавцю для перевірки.

У разі обґрунтованості претензій Продавець зобовʼязується власним коштом здійснити ремонт інструменту, або його заміну.

Транспортування акумуляторного інструменту для експертизи, гарантійного ремонту, або заміни здійснюється за рахунок Покупця.

У тому випадку, якщо несправність інструменту викликана порушенням ним умов його експлуатації, або Покупцем порушено умови, передбачені даним посібником, Продавець за згодою Покупця має право здійснити ремонт акумуляторного інструменту за окрему плату.

На продавця не можуть бути покладені інші, не передбачені цим керівництвом, зобовʼязання.

Гарантія НЕ поширюється:

Якщо не наданий товарний чек, засвідчуючий офіційне походження купівлі інструменту та гарантоване сервісне обслуговування;

Якщо були здійснені самостійні заміни деталей або виявлені слідивтручання;

При пошкодженні обмоток ротора чи статора;

Наробочий знос кріплень, внутрішніх механізмів: гумових ущільнень, сальників, ременів, фільтрів, підшипників, тощо;

На природне зношення знарядь чи аксесуарів або вичерпання ре-сурсу акумулятора;

На механічні ушкодження, включно з тріщинами чи вмʼятинами;

У разі продовження шнура або заміни вилки;

При наявності пошкоджених пилкових дисків або кожухів;

При наявності іржі або корозії;

При деформації шпинделя;

При виявленні надмірного забруднення;

Якщо були виявлені несанкціоновані сліди рідин;

На зношені або пошкоджені щітки двигуна;

На зношені шестерні;

При не дотриманні правильного зберігання або експлуатації;

При використанні не за призначенням;

Уразі доробки конструкції;

Поломки, що не виникли через вину виробника (наприклад, перепади напруги, природні катаклізми);

Використання без необхідних захисних засобів, які надаються разом з обладнанням.

При виявленні несправності, що виникли внаслідок перенавантаження акумуляторного інструменти, яке спричинило вихід з ладу електромотора або інших вузлів та деталей.

До безумовних ознак перенавантаження акумуляторного інструменту відносяться: поява кольору, деформація або оплавлення деталей та вузлів інструменту, поява запаху горілого, потемніння, або обвуглювання ізоляції проводів електродвигуна під впливом високої температури та навантажень.

Не гарантійний випадок – будь-які поломки, повʼязані з недотриманням правил і умов експлуатації, нормального зносу, регламенту технічного обслуговування і внесенням змін в конструкцію.

Обмін, або повернення

Покупець має право повернути товар протягом 14 днів з моменту при-дбання, якщо він не був у використанні, його товарний вид, споживчі вла-стивості, пломби, ярлики, а також розрахунковий документ, виданий Покупцеві разом із проданим товаром, збережено.

У випадку повернення товару продавець зобов'язаний повернути споживачеві суму, сплачену ним згідно товарного чеку, протягом 7-ми днів від дня отримання вимоги у вигляді заповненого акту повернення.

Акт повернення заповнюється Покупцем та прикладається до товару, за який він хоче отримати повернення коштів.

Продавець має право провести діагностику та перевірку дотримання вимог покупцем, описаних у п.1.

У разі, не дотримання вимог згідно п.1, Продавець має право відмовити Покупцеві у повернення коштів, та запропонувати інші варіанти (ремонт, заміна, знижка, тощо).

Обмін та повернення товару, який завідомо, без необхідності проведення експертизи, не відповідає заявленим характеристикам або комплектації — оплачується за рахунок компанії.

В іншому випадку, якщо товар не має дефектів і він відповідає заявленим характеристикам, але покупець все ж таки хоче його повернути, і з моменту покупки пройшло не більше 14 днів - всі витрати за доставку бере на себе Покупець.

Телефон для зв'язку
