до роботи
Продукція під торговою маркою LEADER-mAh постійно вдосконалюється та покращується.
Зверніть увагу на пункт гарантійного обслуговування, який знаходиться в кінці даного посібника.
Перед початком робіт уважно вивчіть посібник з експлуатації. У процесі експлуатації дотримуйтесь технічних вимог, щоб забезпечити оптимальне функціонування інструменту та продовжити термін його служби.
Інструмент може мати деякі відмінності від цього посібника, повʼязані зі зміною конструкції, які не впливають на характеристики, умови її монтажу та експлуатації.
Пропонуємо до перегляду відеоінструкцію

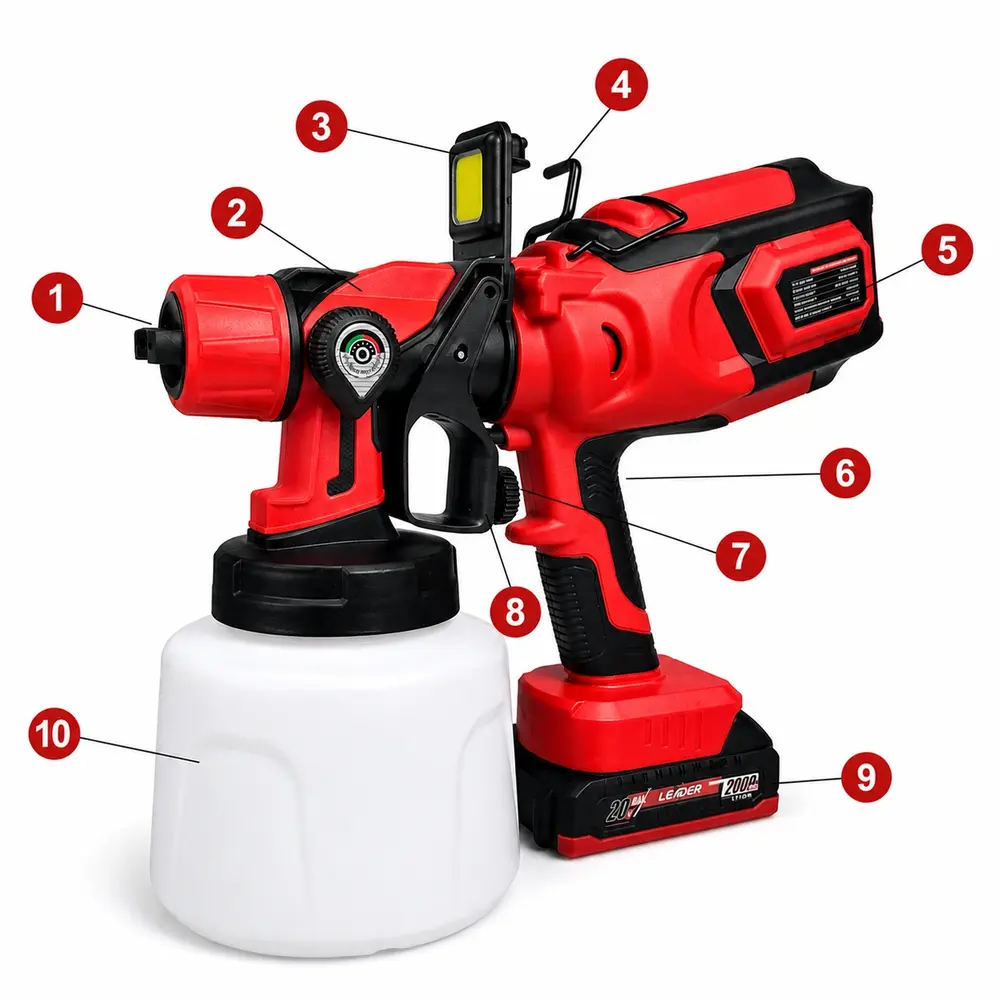

Акумулятор 20В подає електричний струм на щітковий двигун інструмента. Рівень заряду акумулятора безпосередньо впливає на стабільність тиску і рівномірність розпилення — тому рекомендується працювати із зарядженим акумулятором.
При натисканні курка двигун запускає насос, який створює тиск у системі подачі фарби. Насос всмоктує фарбу з бачка і подає її під тиском до сопла. Чим більше натиснутий курок — тим більший тиск і інтенсивніша подача фарби.
Обмежувач курка механічно обмежує глибину його натискання — це дозволяє зафіксувати постійний рівень подачі фарби без необхідності контролювати силу натискання вручну протягом усієї роботи.
Регулятор (2) змінює діаметр факела розпилу — від дрібної точкової плями до широкого рівномірного покриття.
Зубчасте лезо здійснює швидкі зворотно-поступальні рухи, перерізаючи пагони рослин між зубцями. Чим рівномірніше ведеться інструмент — тим акуратніший результат підстригання.
Фарба під тиском надходить до сопла і розпилюється у вигляді дрібнодисперсного туману. Форма факела визначається положенням сопла по орбіті:
- Сопло вертикально — горизонтальний овальний факел (для стін)
- Сопло горизонтально — вертикальний овальний факел (для стелі і підлоги)
- Сопло під кутом 45° — діагональний факел (для труб і округлих поверхонь)
Діаметр сопла визначає тип матеріалу, що розпилюється: 1.7 мм — для стандартних фарб середньої в'язкості, 0.9 мм — для рідких матеріалів і детальних робіт.
Кнопка блокування унеможливлює випадкове вмикання інструмента при транспортуванні або зберіганні. Запуск можливий лише при одночасному натисканні обох кнопок — блокування і пуску.
LED-ліхтар є автономним елементом із власним акумулятором і не пов'язаний з основною системою живлення інструмента. Він підсвічує робочу зону незалежно від роботи двигуна і подачі фарби.
Фарбопульт призначений для розпилення таких матеріалів з в'язкістю до 60 DIN.C:
- Водоемульсійні та водорозчинні фарби
- Акрилові фарби та емалі
- Ґрунтовки
- Прозорі лаки
- Морилки та засоби захисту деревини
- Антисептики та дезінфекційні засоби на водній основі
- Фарби на основі розчинників
Фарбування стін, стель та підлог у житлових і комерційних приміщеннях. Нанесення ґрунтовки перед основним фарбуванням. Фарбування фасадів будівель на невеликих об'єктах.
Фарбування парканів, воріт, хвірток та огорож. Побілка дерев захисними розчинами. Нанесення захисних засобів на дерев'яні конструкції — альтанки, тераси, лавки.
Завдяки плавному регулюванню кута нахилу голівки інструмент зручно використовувати для підстригання верхівок кущів, обробки внутрішніх зон живоплоту та інших місць, куди складно дістатись зі звичайними садовими ножицями.
Лакування та фарбування дерев'яних меблів, дверей, вікон, полиць. Нанесення морилки та просочення на деревину. Оновлення декоративних виробів з дерева.
Підходить для майстрів і невеликих підрядників при виконанні локальних малярних робіт — фарбування приміщень після ремонту, оновлення огорож, обробка дерев'яних конструкцій.
Використання інструмента не за призначенням може призвести до поломки та травмування. Забороняється:
- Розпилювати матеріали з в'язкістю понад 60 DIN.C без попереднього розведення.
- Використовувати нерозведені густі емалі, шпаклівки, штукатурки та клеї.
- Розпилювати легкозаймисті та вибухонебезпечні матеріали.
- Використовувати інструмент у закритих приміщеннях без вентиляції.
- Спрямовувати сопло на людей, тварин або електричні пристрої.
- Занурювати корпус інструмента у воду або будь-яку рідину.
- Використовувати пошкоджений або негерметичний бачок.
Перед початком роботи обов'язково одягніть захисні окуляри або щиток для захисту очей від бризок фарби та респіратор для захисту від парів розчинника і фарбувального матеріалу.
Застеліть підлогу та поверхні поруч захисною плівкою або папером — фарбопульт створює дрібний туман, який осідає за межами робочої зони. Забезпечте достатню вентиляцію приміщення перед початком роботи.
Перелийте фарбу в окрему чисту ємність. Розведіть водою або розчинником відповідно до рекомендацій виробника фарби. Перевірте в'язкість віскозиметром з комплекту — оптимальний показник 30–45 секунд для сопла 1.7 мм або 20–35 секунд для сопла 0.9 мм. Якщо в'язкість не відповідає нормі — додайте розчинник невеликими порціями, ретельно перемішайте і виміряйте повторно.

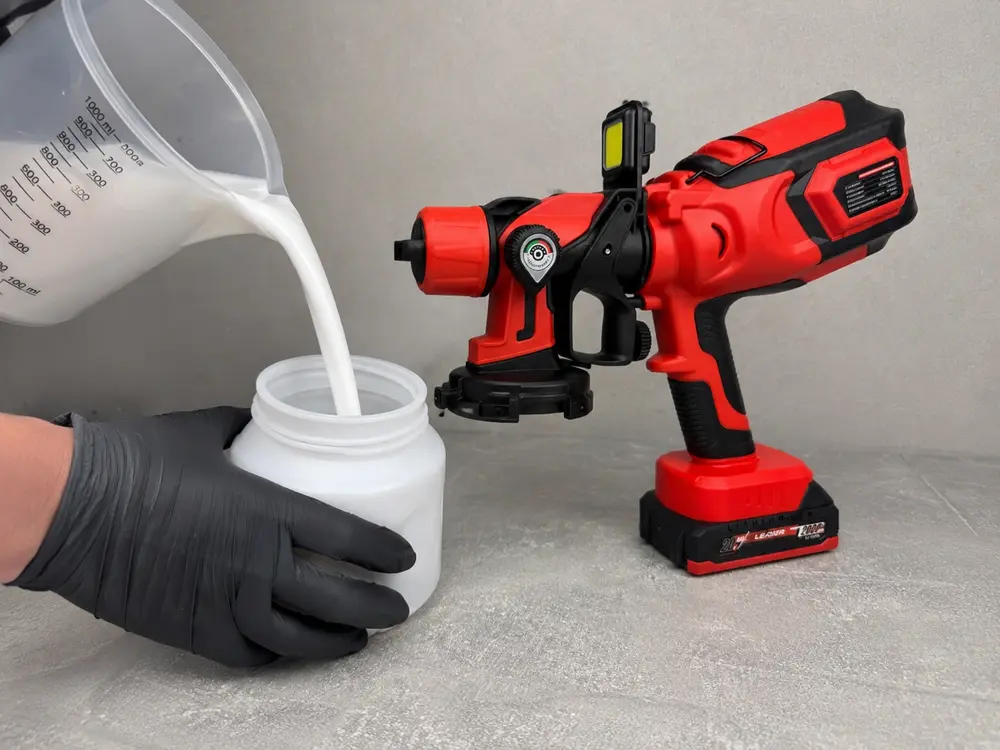

Від'єднайте бачок (10) від корпусу — відкрутіть проти годинникової стрілки знизу. Заповніть підготовленою фарбою, не перевищуючи позначку максимального рівня. Прикрутіть бачок назад до упору і переконайтесь що з'єднання герметичне.

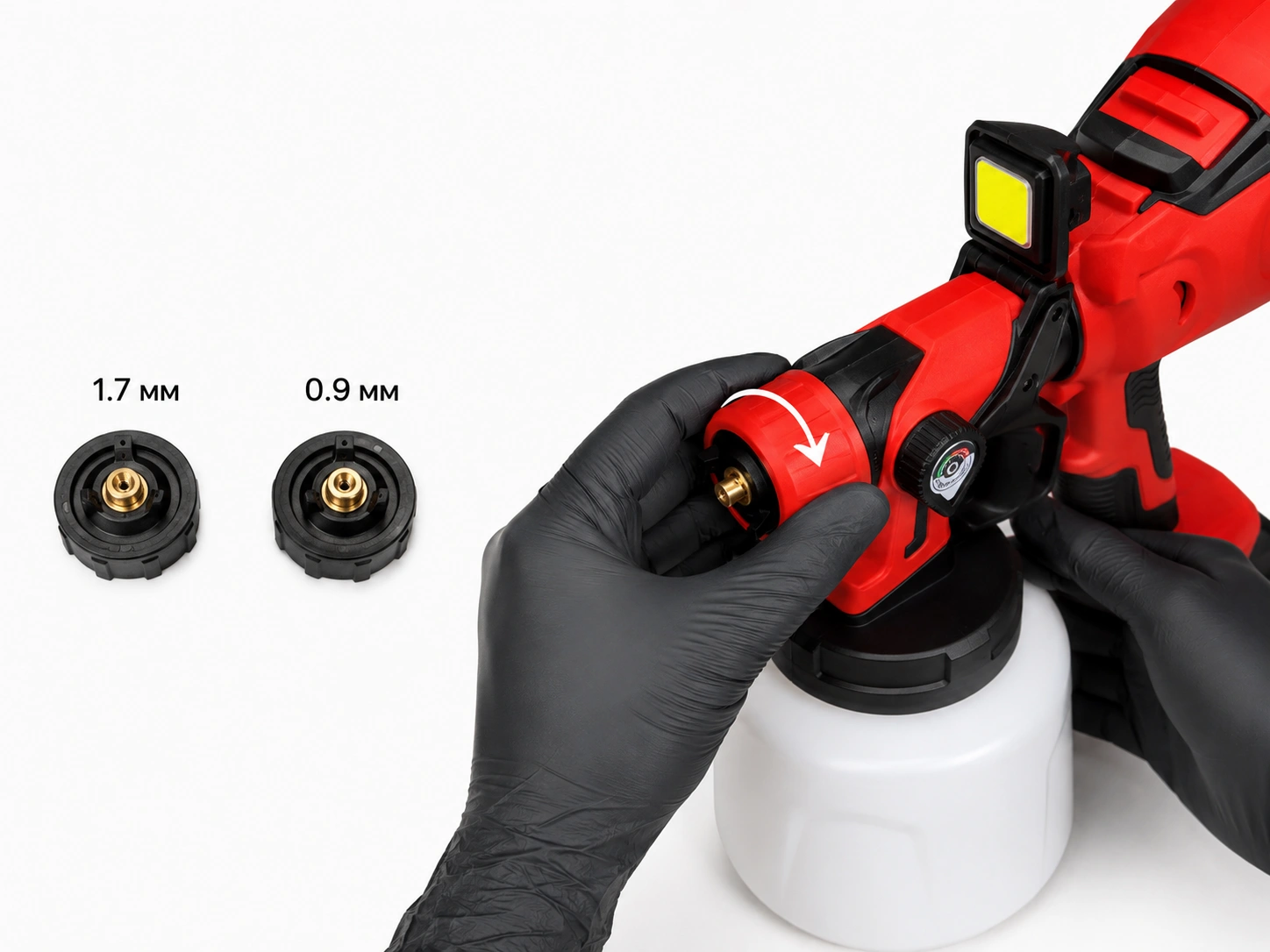

Оберіть сопло відповідно до завдання:
- Сопло 1.7 мм — для стандартних фарб, ґрунтовок, лаків середньої в'язкості. Підходить для фарбування стін, парканів, великих поверхонь.
- Сопло 0.9 мм — для рідких матеріалів, лаків і морилок. Забезпечує дрібніший розпил для детальних робіт і декоративних поверхонь.
Встановіть вибране сопло 1, повернувши за годинниковою стрілкою до упору.

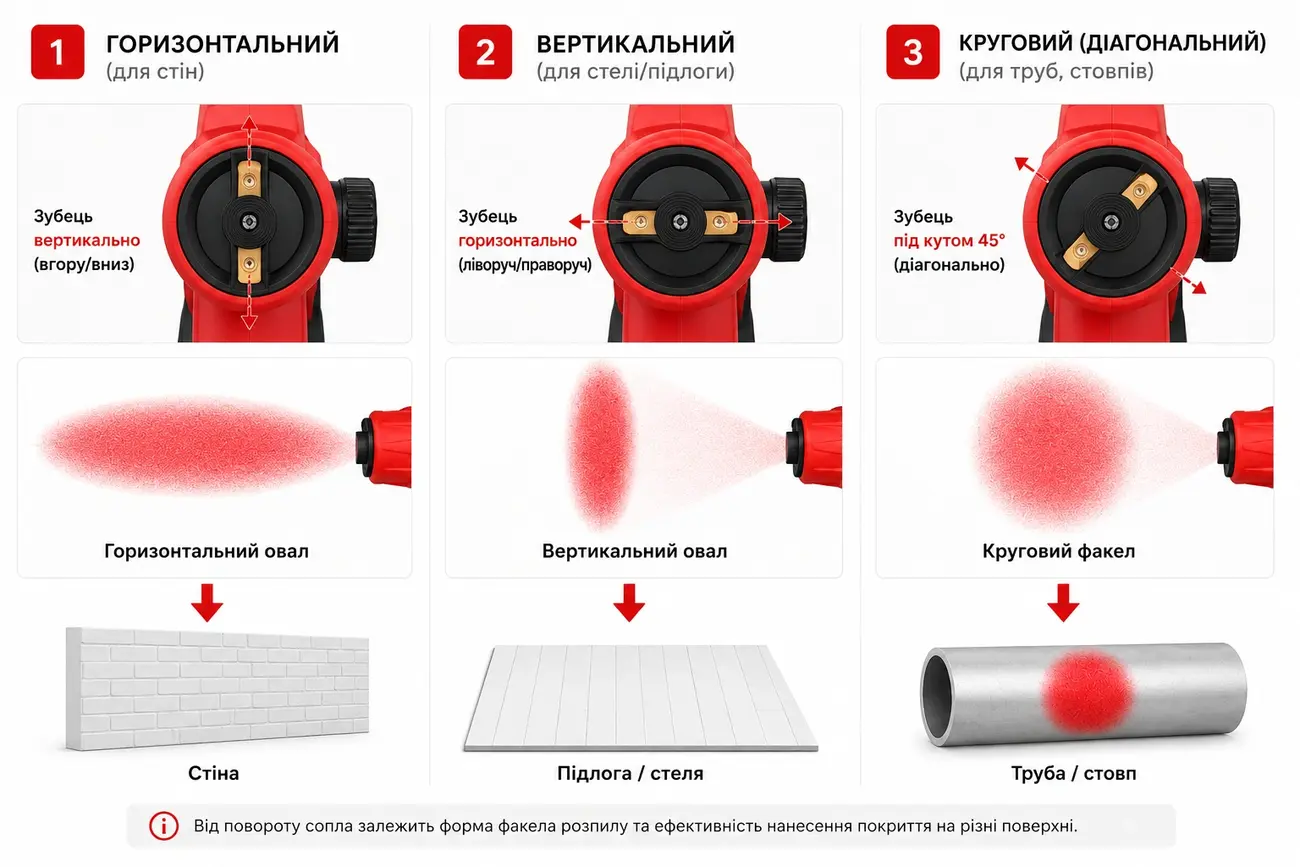

- Сопло (1) → прокрутити по орбіті для вибору форми (горизонталь/вертикаль/діагональ)
- Горизонтальний — для фарбування вертикальних поверхонь (стіни, паркани).
- Вертикальний — для фарбування горизонтальних поверхонь (підлога, стеля, полиці).
- Круговий — для фарбування труб, стовпів та інших округлих поверхонь.
- За потреби прокрутіть сопло по орбіті для точного налаштування напрямку струменя.

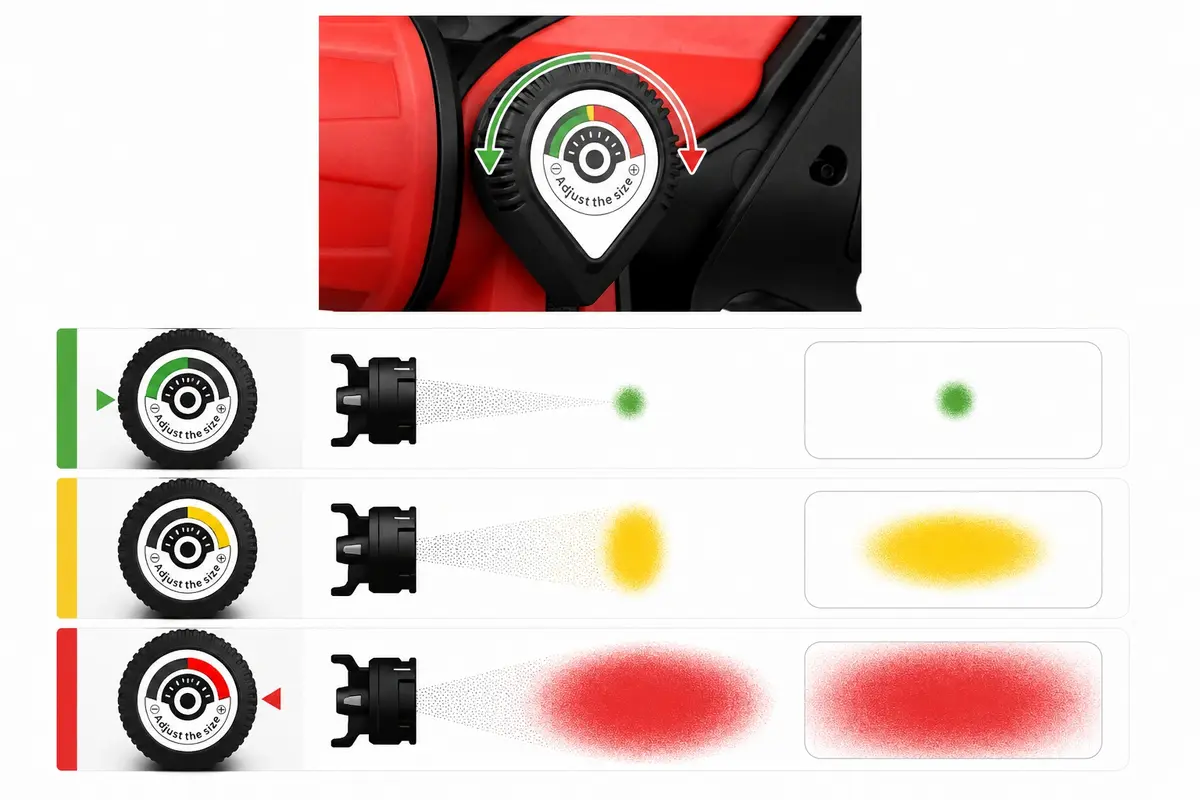

Поверніть регулятор 2 для налаштування розміру факела розпилу:
- Зелена зона — мінімальна подача, дрібна пляма. Підходить для детальних робіт і фарбування невеликих поверхонь.
- Жовта зона — середня подача, стандартний розмір факела. Оптимально для більшості завдань.
- Червона зона — максимальна подача, великий факел. Підходить для швидкого фарбування великих рівних поверхонь.
Порада: Починайте з зеленої або жовтої зони і збільшуйте подачу поступово — це допоможе уникнути патьоків на початку роботи.
Якщо планується робота в умовах недостатнього освітлення — приєднайте LED-ліхтар (3) до кріплення на корпусі та перевірте рівень його заряду. За потреби зарядіть через комплектний дріт перед початком роботи.
Огляньте корпус на наявність тріщин або механічних пошкоджень. Перевірте що бачок надійно закручений, сопло встановлене до упору, а акумулятор зафіксований. Перевірте цілісність ущільнювального кільця на з'єднанні бачка з корпусом.
.png)
Не використовуйте пошкоджене або затуплене лезо.
Зберігайте захисні накладки — вони знадобляться при зберіганні та транспортуванні інструмента.
- Візьміть фарбопульт за рукоятку (6), спрямуйте сопло на поверхню.
- Натисніть курок (8) — інструмент почне подавати фарбу.
- Утримуйте курок весь час розпилення.
- Для зупинки — відпустіть курок.
- Для збільшення або зменшення подачі фарби — відпустіть курок і скоригуйте положення обмежувача (7).
- Для зміни форми розпилу — відпустіть курок та прокрутіть сопло (1) по орбіті для вибору форми (горизонталь/вертикаль/діагональ).
- Не змінюйте налаштування під час натиснутого курка.
- Приєднайте LED-ліхтар (3) до кріплення на корпусі перед початком роботи у затемнених місцях.
- Увімкніть ліхтар окремою кнопкою на його корпусі.
- Ліхтар живиться від власного акумулятора — заряджається через комплектний дріт.
- Відпустіть курок і дочекайтесь повної зупинки подачі фарби.
- Зніміть поточне сопло, повернувши його проти годинникової стрілки.
- Встановіть нове сопло та зафіксуйте його у необхідному положенні для цільової форми розпилу.
- Зробіть пробний прохід на папері перед продовженням роботи.
- Відпустіть курок і від'єднайте бачок (10) — відкрутіть його проти годинникової стрілки знизу.
- Долийте фарбу, перевіривши в'язкість віскозиметром.
- Прикрутіть бачок назад до упору — переконайтесь що з'єднання герметичне.
- Поновіть роботу з пробного проходу.

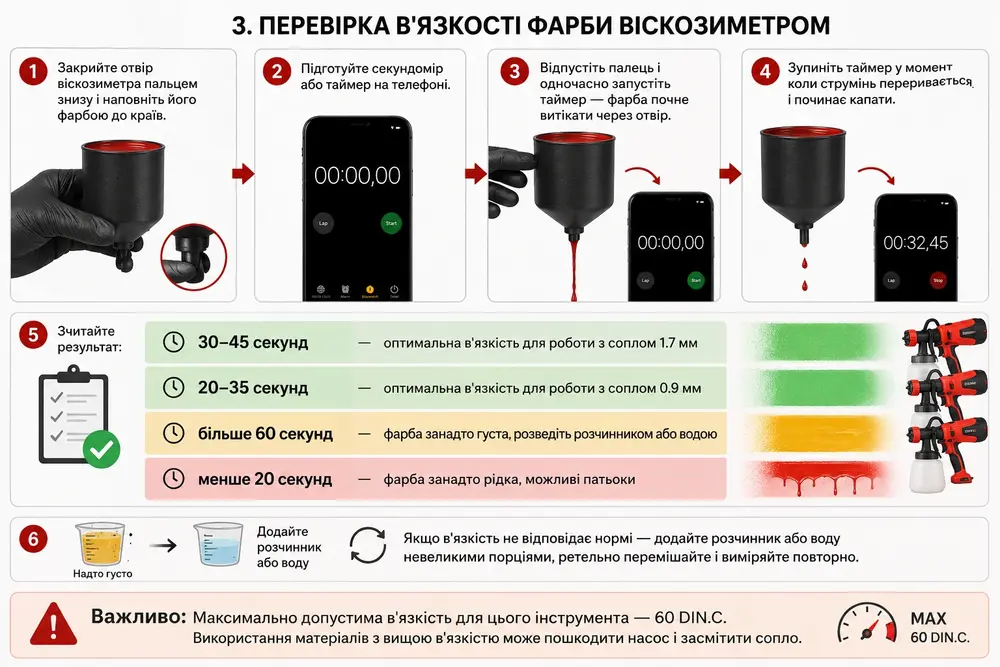

- Закрийте отвір віскозиметра пальцем знизу і наповніть його фарбою до країв.
- Підготуйте секундомір або таймер на телефоні.
- Відпустіть палець і одночасно запустіть таймер — фарба почне витікати через отвір.
- Зупиніть таймер у момент коли струмінь переривається і починає капати.
Зчитайте результат:
30–45 секунд — оптимальна в'язкість для роботи з соплом 1.7 мм
20–35 секунд — оптимальна в'язкість для роботи з соплом 0.9 мм
більше 60 секунд — фарба занадто густа, розведіть розчинником або водою
менше 20 секунд — фарба занадто рідка, можливі патьоки
- Якщо в'язкість не відповідає нормі — додайте розчинник або воду невеликими порціями, ретельно перемішайте і виміряйте повторно.
- Відпустіть курок і зачекайте поки припиниться подача фарби.
- Зніміть акумулятор.
- Від'єднайте бачок для подальшого чищення згідно з розділом "Обслуговування".
- Перед першим розпиленням на робочій поверхні зробіть пробний прохід на аркуші паперу або картону — щоб перевірити рівномірність факела і правильність налаштувань.
- Максимально допустима в'язкість для цього інструмента — 60 DIN.C. Використання матеріалів з вищою в'язкістю може пошкодити насос і засмітити сопло.
Чищення є обов'язковим після кожного використання — залишки фарби, що висохли всередині системи, можуть назавжди засмітити сопло і канали подачі. Зніміть акумулятор перед початком чищення.
Від'єднайте бачок від корпусу. Вилийте залишки фарби. Налийте в бачок розчинник (для фарб на основі розчинників) або чисту воду (для водорозчинних фарб), закрийте і активно струсіть щоб рідина потрапила на всі стінки. Вилийте рідину і повторіть промивку до повного очищення. Очистьте стінки бачка йоршиком з комплекту.
Регулярно оглядайте лезо на наявність зазублин, тріщин або деформацій. Пошкоджене або сильно затуплене лезо замініть на нове — продовження роботи з таким лезом навантажує двигун і погіршує якість підстригання.
Наповніть чистий бачок невеликою кількістю розчинника або води, прикрутіть до корпусу. Встановіть акумулятор, натисніть курок і пропустіть рідину через всю систему — розпилюйте на ганчірку або в окрему ємність до тих пір поки з сопла не піде чиста рідина без слідів фарби. Зніміть акумулятор після промивки.
Зніміть сопло і замочіть у розчиннику або воді на 5–10 хвилин. Прочистьте отвір голкою з комплекту обережними рухами — не розширюйте отвір і не деформуйте його. Промийте йоршиком і протріть сухою безворсовою ганчіркою.
Ніколи не прочищайте отвір сопла металевими предметами крім комплектної голки — це призведе до деформації отвору і погіршення якості розпилення.
Протріть зовнішню поверхню корпусу сухою або злегка вологою безворсовою ганчіркою. Очистьте вентиляційні отвори від пилу м'якою щіткою. Не допускайте потрапляння розчинника або води на двигун і електричні контакти.
Після кожного чищення оглядайте ущільнювальне кільце на з'єднанні двох частин корпусу. Кільце має бути еластичним, без тріщин і деформацій. Пошкоджене кільце замініть на запасне з комплекту — це запобіжить витоку фарби під час роботи та розгерметизації.
Після повного промивання і висихання зберігайте інструмент у розібраному вигляді — бачок від'єднаним від корпусу, сопло знятим. Це запобігає утворенню залишків вологи всередині системи і продовжує термін служби ущільнень. Зберігайте у сухому місці при кімнатній температурі, захищеному від прямих сонячних променів.
.webp)
Термін придатності акумуляторної батареї для інструментів, таких як літій-іонні акумулятори 18650, зазвичай вимірюється кількістю циклів заря-джання/розряджання або часом, протягом якого батарея зберігає свою ефективність. Ось основні фактори, які впливають на термін служби акумулятора:
- Цикли заряджання/розряджання: Літій-іонні акумулятори зазвичай мають приблизно від 300 до 1000 циклів заряджання/розряджання, перш ніж їхня ємність значно знизиться.
- Зберігання: Правильне зберігання акумуляторів може значно продовжити їхній термін служби. Ідеально зберігати акумулятор при кімнатній температурі та з частковим зарядом (близько 40-50%).
- Використання: Регулярне використання і повне розряджання батареї перед зарядкою допомагає запобігти ефекту памʼяті, що особливо актуально для нікель-метал-гідридних (NIMH) акумуляторів, але менш критично для літій-іонних.
- Температура: Високі та низькі температури можуть негативно вплинути на життєвий цикл акумулятора. Висока температура може прискорити втрату ємності, тоді як дуже низька температура може тимчасово знизити вихідну потужність.
.svg)
.svg)
- використовувати індивідуальні засоби захисту (захисні окуляри, рука-вички);
- утримувати робоче місце у чистоті, перед початком робіт прибрати всі зайві предмети;
- не видаляти і не модифікувати електричні та механічні захисні меха-нізми;
- не допускати дітей, тварин та сторонніх осіб до робочої зону;
- не перевантажувати акумуляторний інструмент, він має працювати без застосування зайвих зусиль тварин та сторонніх осіб до робочої зону;
- не використовувати його під час дощу, або під іншими опадами;
- запобігати попаданню води до двигуна та інших електричних компо-нентів.
- при несправному вимикачі та/або нечіткій його роботі;
- у приміщеннях з вибухонебезпечним, а також хімічно активним середовищем,
- в умовах впливу крапель, бризок, на відкритих майданчиках або у час снігопаду чи дощу;
- при появі диму або запаху ізоляції, що горить;
- в умовах, що не призначені для роботи цим типом інструменту.
- в умовах професійного користування, надаючи інструменту високий обʼєм роботи, не передбачених характеристиками даного інструменту.
- Інструмент до початку експлуатації повинен зберігатися у спеціальному захисному кейсі.
- При зберіганні акумулятора на тривалий час (більше 1 місяця), необхідно підтримувати заряд на рівні 40-50% при температурі +5°С + 25°С, для запобігання його деградації.
- У разі необхідності тривалого зберігання акумулятора ОБОВʼЯЗКОВО вийміть його з інструменту та зберігайте їх в сухому, прохолодному місці, подалі від прямих сонячних променів та доступу до вологи.
- Регулярно перевіряйте інструмент на предмет пошкоджень зовнішніх частин, кабелю живлення та інших елементів. При виявленні пошкоджень необхідно відразу припинити використання інструменту і звернутися до кваліфікованого фахівця для його ремонту або заміни.
- Уникайте зберігання інструменту у місцях з високим рівнем вібрації або ударних навантажень, оскільки це може привести до його передчасного зносу.
- Дотримуйтесь інструкцій з обслуговування, вказаниху цьому керівни-цтві, для запобігання передчасного виходу інструменту з ладу.
- При повному виробленні ресурсу акумулятора потрібно його утилізувати з дотриманням усіх норм і правил. Для цього необхідно звернутися до спеціалізованої компанії, яка, дотримуючись усіх законодавчих вимог, займається професійною утилізацією акумуляторів.
