Інструкція до Акумуляторний гайковерт LEADER Professional BL20-3100NM

Посібник користувача

Акумуляторний гайковерт LEADER Professional BL20-3100NM

Щиро дякуємо за вибір електронної інструкції. Разом ми зменшуємо використання паперу та дбаємо про екологію. Це маленький, але важливий внесок у збереження природи.

Шановний покупець!

Компанія LEADER-mAh висловлює Вам вдячність за придбання цього акумуляторного інструменту.
Продукція під торговою маркою LEADER-mAh постійно вдосконалюється та покращується.

Зверніть увагу на пункт гарантійного обслуговування, який знаходиться в кінці даного посібника.
Перед початком робіт уважно вивчіть посібник з експлуатації. У процесі експлуатації дотримуйтесь технічних вимог, щоб забезпечити оптимальне функціонування інструменту та продовжити термін його служби.

Інструмент може мати деякі відмінності від цього посібника, повʼязані зі зміною конструкції, які не впливають на характеристики, умови її монтажу та експлуатації.

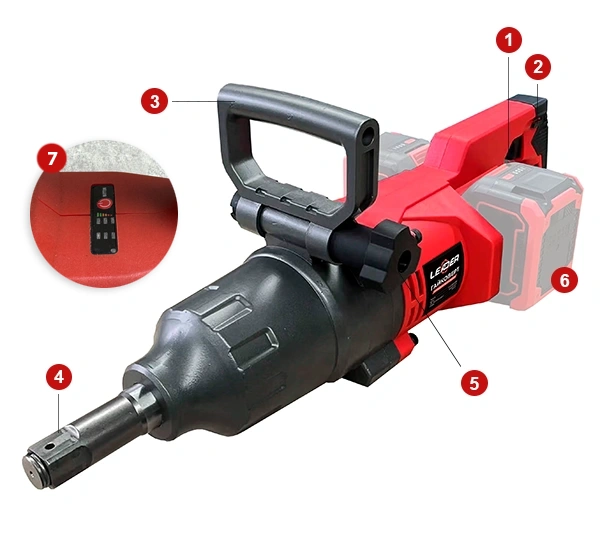

Будова інструменту

Кнопка пуску — вмикає інструмент і активує обертання шпинделя.

Кнопка реверсу — дозволяє змінювати напрям обертання шпинделя (на відкручування або закручування).

Допоміжна ручка — забезпечує стабільність і контроль при роботі з великим моментом.

Шпиндель (приєднувальний квадрат) — місце для встановлення головок та насадок; передає крутний момент на кріплення.

Гвинт фіксації ручки — забезпечує надійне кріплення допоміжної ручки (3) до корпусу інструмента. Дає змогу регулювати положення ручки для зручності користувача.

Акумуляторна батарея — знімний елемент живлення, забезпечує автономну роботу пристрою. Інструмент працює лише від 2-х 20В АКБ.

Панель керування - 2 швидкісні режими.

Технічні характеристики

Номінальна напруга

40 B (20+20)

Тип двигуна

Безщітковий

Вихідний вал

Квадрат 1" (25,4 мм)

Максимальний крутний момент

3100 Нм

Частоти ударів

1600 уд/хв

Максимальні оберти

850 об/хв

Кріплення насадок

З фіксатором шплінта

Джерело живлення

Li-ion акумулятор

Кількість режимів частоти ударів

Ємність акумулятора

6000 mAh

Номінальна напруга

40 B (20+20)

Тип двигуна

Безщітковий

Вихідний вал

Квадрат 1" (25,4 мм)

Максимальний крутний момент

3100 Нм

Частоти ударів

1600 уд/хв

Максимальні оберти

850 об/хв

Кріплення насадок

З фіксатором шплінта

Джерело живлення

Li-ion акумулятор

Кількість режимів частоти ударів

Бренд

LEADER-mAh

Принцип роботи інструменту

Передача імпульсного обертання

Після натискання кнопки пуску (2), електродвигун починає обертати внутрішній ударний механізм. Цей механізм формує імпульси з високим крутним моментом, які передаються на шпиндель (4), дозволяючи ефективно відкручувати або затягувати навіть складні з’єднання.

‍

Зміна напрямку обертання

Кнопка реверсу (1) перемикає режим між відкручуванням і закручуванням, що дозволяє легко змінювати напрям дії гайковерта.

Підвищена стійкість і контроль

Допоміжна ручка (3) забезпечує кращу стабільність при роботі з великим моментом, а також знижує навантаження на руки оператора.

Живлення від акумулятора

Інструмент отримує живлення від акумуляторної батареї (поз. 6), що забезпечує повну автономність та зручність роботи без дротів.

Застосування

Монтаж/демонтаж різьбових з’єднань

Колісні гайки/болти, фланцеві з’єднання, анкера, кріплення металоконструкцій, будтехніка, СТО.
Підходить для важких кріплень до М36 за умови коректного підбору ударних головок і режиму роботи.

Важливі обмеження

Не працюйте із крихкими/пластиковими деталями та різьбами з м’яких сплавів без обмеження моменту.

Підготовка до роботи

Робоча зона та оснастка

Зафіксуйте деталь; тримайте руки/кабелі/одяг подалі від шпинделя.
Підберіть ударні головки (Cr‑Mo, 6‑гранні) відповідного розміру; НЕ використовуйте хром‑ванадієві головки для ручних ключів.

Інструмент та АКБ

Перевірте фіксатор насадок і відсутність люфтів шпинделя.
Встановіть заряджену АКБ до клацання; пускову клавішу тримайте відпущеною; перемикач напрямку — у потрібне положення.
Оберіть стартовий низький режим.

Увага

Застереження

Експлуатація

Відкручування

Встановіть потрібну головку та надійно зафіксуйте її на квадраті.
Оберіть реверс (лівий хід), встановіть 1‑й/2‑й режим.
Натисніть пуск плавно, притримуючи інструмент двома руками; тримайте вісь інструмента співвісно з кріпленням.
За потреби підвищте режим. Якщо болт не піддається — зробіть кілька імпульсів, зробіть паузу, застосуйте проникаючу змазку.

Попереднє затягування

Перемкніть на прямий хід; використовуйте 1‑й/2‑й режим, підсадіть гайку до контакту з площиною.
Зупиніться одразу після «посадки».
За необхідністю, фінальний момент доведіть динамометричним ключем за специфікацією вузла.

Тривалі навантаження

Уникайте безперервного ударного впливу понад 10–15 с на максимумі. Тривала робота на піковій потужності може спричинити авто‑вимкнення захистом (високий струм/температура). Зробіть паузу для охолодження й продовжуйте у середньому режимі.

‍

Плавно збільшуйте потік слайдером; короткочасно використовуйте максимальне підсилення для щільного сміття.

Для делікатних поверхонь — менший кут і оберти; не підносити сопло впритул.

Під час заміни АКБ переведіть регулятор у «0», дочекайтесь повної зупинки крильчатки.

Увага

Застереження

Рекомендації під час роботи

Використовуйте ударні 6-гранні головки (Cr-Mo), короткі подовжувачі; перехідники/карданчики — лише ударні.

Тримайте інструмент співвісно до кріплення; уникайте косого навантаження — це знижує момент і зношує квадрат.

Під час відкручування починайте з 1/2 режиму, потім за потреби переходьте на вищий.

Для попереднього затягування використовуйте 1-й (рідше 2-й) режим — лише «посадити» гайку до площини.

Слідкуйте, щоб головка сіла до упору: це запобігає зриву граней і мікроударів по квадрату.

Безперервний удар >10–15 с на максимальному режимі перегріває вузли. Працюйте серіями з короткими паузами.

Високий режим/довгі подовжувачі/карданчики зменшують ефективний момент — плануйте роботу з урахуванням цього.

Обслуговування

Щоденне обслуговування

Вимкніть інструмент, зніміть АКБ. Продуйте вентиляційні отвори, квадрат шпинделя та зону фіксатора сухим повітрям.
Протріть корпус сухою або злегка вологою серветкою; розчинники й мастила не використовувати.
Огляньте головки/подовжувачі: тріщини, овальність, знос — замінити.

Періодична перевірка (щотижня/після інтенсивних робіт)

Огляньте квадрат шпинделя: зам’яті грані, задирки, люфт фіксуючого кільця/штифта — заміна зношених деталей.
Перевірте гвинти корпусу та наявність люфтів, сторонніх шумів.
Переконайтеся в еластичності фіксатора насадок (кільце/O-ring); розтягнуті/тверді — замінити.

Ударний механізм і сервіс

Самостійне розбирання ударного механізму заборонено. Профілактичне змащення/ремонт виконує авторизований сервіс.
Рекомендація: профілактика кожні 6–12 місяців (або раніше — за ознаками перегріву, просідання удару, аномального шуму).

Увага

Не розбирайте інструмент самостійно, якщо не маєте відповідної кваліфікації.
При появі сторонніх звуків, запаху горілого або надмірного перегріву негайно припиніть використання інструмента і зверніться до сервісного центру.
Не занурюйте інструмент у воду чи інші рідини.

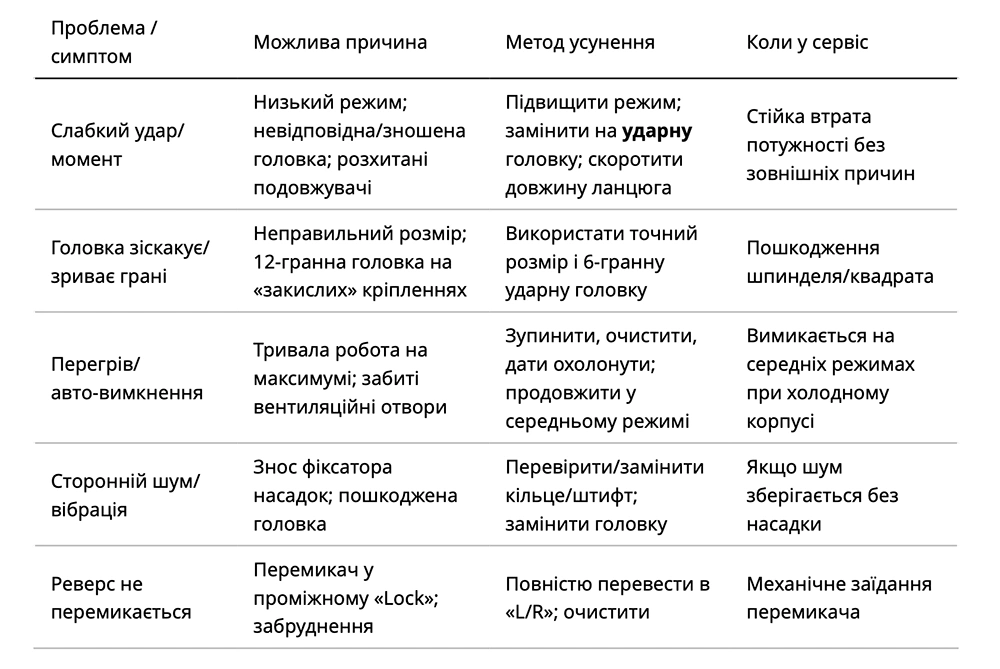

Можливі проблеми та методи їх усунення

Несправність

Ймовірна причина

Спосіб усунення

Інструмент не вмикається

Розряджений акумулятор

Неправильне встановлення акумулятора

Перевірте встановлення, переконайтесь, що акумулятор зафіксовано

Швидкість роботи знижується

Низький заряд акумулятора

Зарядіть акумулятор, або замініть на новий

Зношений акумулятор

Замініть акумулятор

Перегрів пристрою

Використання в екстремальних умовах

Дайте пристрою охолонути перед повторним використанням

Блокування вентиляційних отворів

Переконайтеся, що вентиляційні отвори не перекриті

Шум або вібрація під час роботи

Пошкодження ріжучого елемента

Перевірте лезо та замініть, якщо потрібно

Неправильне встановлення леза

Переконайтеся, що лезо правильно встановлене

Тример не заряджається

Пошкоджений кабель зарядки,або розʼєм

Перевірте кабель та розʼєм, замініть при необхідності

Пошкоджений зарядний пристрій

Спробуйте інший зарядний пристрій або зверніться до сервісу

Недостатня потужність під час косіння

Тупе, або пошкоджене лезо

Заточіть, або замініть лезо

Занадто густий, або високий шар трави

Косіть поступово, зрізуючи верхні шари

Падіння заряду акумулятора

Тривале зберігання без зарядки

Зарядіть акумулятор перед використанням

Зношений, або старий акумулятор

Замініть акумулятор на новий

Акумулятор

Термін придатності акумуляторної батареї для інструментів, таких як літій-іонні акумулятори 18650, зазвичай вимірюється кількістю циклів заря-джання/розряджання або часом, протягом якого батарея зберігає свою ефективність. Ось основні фактори, які впливають на термін служби акумулятора:

‍

Цикли заряджання/розряджання: Літій-іонні акумулятори зазвичай мають приблизно від 300 до 1000 циклів заряджання/розряджання, перш ніж їхня ємність значно знизиться.
Зберігання: Правильне зберігання акумуляторів може значно продовжити їхній термін служби. Ідеально зберігати акумулятор при кімнатній температурі та з частковим зарядом (близько 40-50%).
Використання: Регулярне використання і повне розряджання батареї перед зарядкою допомагає запобігти ефекту памʼяті, що особливо актуально для нікель-метал-гідридних (NIMH) акумуляторів, але менш критично для літій-іонних.
Температура: Високі та низькі температури можуть негативно вплинути на життєвий цикл акумулятора. Висока температура може прискорити втрату ємності, тоді як дуже низька температура може тимчасово знизити вихідну потужність.

Вказаний термін служби дійсний при дотриманні користувачем вимог цього керівництва.

На практиці, якщо ви користуєтеся інструментом регулярно і слідуєте рекомендаціям з догляду, ви можете очікувати, що літій-іонний акумулятор залишиться ефективним приблизно 3-5 років. Зверніть увагу, що "термін служби" не означає, що батарея раптово перестане працювати після цього часу; скоріше, ви можете помітити, що її здатність утримувати заряд або забезпечувати максимальну потужність поступово знижується.рмін служби дійсний при дотриманні користувачем вимог цього керівництва.

Заходи безпеки

Застосування інструменту допускається тільки відповідно до призначення та вимог зазначених у посібнику з експлуатації. Перед початком роботи необхідно вивчити посібник з експлуатації.

Увага

Не допускаються до роботи особи в стані алкогольного, наркотичного, або іншого спʼяніння, або під впливом лікарських препаратів, що знижують увагу і швидкість реакції.

Під час роботи необхідно:

використовувати індивідуальні засоби захисту (захисні окуляри, рука-вички);
утримувати робоче місце у чистоті, перед початком робіт прибрати всі зайві предмети;
не видаляти і не модифікувати електричні та механічні захисні меха-нізми;
не допускати дітей, тварин та сторонніх осіб до робочої зону;
не перевантажувати акумуляторний інструмент, він має працювати без застосування зайвих зусиль тварин та сторонніх осіб до робочої зону;
не використовувати його під час дощу, або під іншими опадами;
запобігати попаданню води до двигуна та інших електричних компо-нентів.

Використання інструменту забороняється:

при несправному вимикачі та/або нечіткій його роботі;
у приміщеннях з вибухонебезпечним, а також хімічно активним середовищем,
в умовах впливу крапель, бризок, на відкритих майданчиках або у час снігопаду чи дощу;
при появі диму або запаху ізоляції, що горить;
в умовах, що не призначені для роботи цим типом інструменту.
в умовах професійного користування, надаючи інструменту високий обʼєм роботи, не передбачених характеристиками даного інструменту.

Зберігання та утилізація

Інструмент до початку експлуатації повинен зберігатися у спеціальному захисному кейсі.
При зберіганні акумулятора на тривалий час (більше 1 місяця), необхідно підтримувати заряд на рівні 40-50% при температурі +5°С + 25°С, для запобігання його деградації.
У разі необхідності тривалого зберігання акумулятора ОБОВʼЯЗКОВО вийміть його з інструменту та зберігайте їх в сухому, прохолодному місці, подалі від прямих сонячних променів та доступу до вологи.
Регулярно перевіряйте інструмент на предмет пошкоджень зовнішніх частин, кабелю живлення та інших елементів. При виявленні пошкоджень необхідно відразу припинити використання інструменту і звернутися до кваліфікованого фахівця для його ремонту або заміни.
Уникайте зберігання інструменту у місцях з високим рівнем вібрації або ударних навантажень, оскільки це може привести до його передчасного зносу.
Дотримуйтесь інструкцій з обслуговування, вказаниху цьому керівни-цтві, для запобігання передчасного виходу інструменту з ладу.
При повному виробленні ресурсу акумулятора потрібно його утилізувати з дотриманням усіх норм і правил. Для цього необхідно звернутися до спеціалізованої компанії, яка, дотримуючись усіх законодавчих вимог, займається професійною утилізацією акумуляторів.

Гарантійні положення

Гарантійний випадок – будь-який заводський брак або не-справність, що виникла з вини виробника і виявлена в ході гарантійного терміну експлуатації.

Будьте уважні! Переконайтеся в автентичності придбаної продукції, використовуючи для перевірки офіційні веб-ресурси бренду LEADER-mah за адресами: leader-mah.com чи leader-tools.com.ua

Гарантійні зобовʼязання діють:

Тільки протягом встановленого терміну гарантії;

За умови предʼявлення гарантійного листа про положення (наявний у посібнику з експлуатації) та чека про покупку;

Товарний чек, який ви отримаєте після оплати товару - є офіційним документом, який слугуватиме підтвердженням купівлі та використовуватиметься для гарантійного обслуговування.

Гарантія дійсна 12 місяців з моменту дати продажу, зазначеної в товарному чеку. Будь-ласка, зберігайте його протягом гарантійного періоду.

Щоб скористатися гарантією необхідно додати чек до посилки при відправленні в сервісний центр.

У разі виходу інструменту з ладу протягом гарантійного терміну експлуатації з вини виробника, власник має право на безоплатний гарантійний ремонт, за дотримання таких умов:

відсутність механічних пошкоджень;

відсутність ознак порушення вимог керівництва з експлуатації;

відсутність наявність копії електронного, або іншого чеку, який був наданий покупцеві після оплати;ознак порушення вимог керівництва з експлуатації;

відсутність слідів некваліфікованого ремонту.

Безоплатний ремонт або заміна інструменту протягом гарантійного терміну експлуатації проводиться за умови дотримання споживачем правил експлуатації та технічного обслуговування, зберігання та транспортування.

При виявленні Покупцем будь-яких несправностей акумуляторного інструменту, протягом гарантійного терміну він повинен проінформувати про це Продавця та надати інструмент Продавцю для перевірки.

У разі обґрунтованості претензій Продавець зобовʼязується власним коштом здійснити ремонт інструменту, або його заміну.

Транспортування акумуляторного інструменту для експертизи, гарантійного ремонту, або заміни здійснюється за рахунок Покупця.

У тому випадку, якщо несправність інструменту викликана порушенням ним умов його експлуатації, або Покупцем порушено умови, передбачені даним посібником, Продавець за згодою Покупця має право здійснити ремонт акумуляторного інструменту за окрему плату.

На продавця не можуть бути покладені інші, не передбачені цим керівництвом, зобовʼязання.

Гарантія НЕ поширюється:

Якщо не наданий товарний чек, засвідчуючий офіційне походження купівлі інструменту та гарантоване сервісне обслуговування;

Якщо були здійснені самостійні заміни деталей або виявлені слідивтручання;

При пошкодженні обмоток ротора чи статора;

Наробочий знос кріплень, внутрішніх механізмів: гумових ущільнень, сальників, ременів, фільтрів, підшипників, тощо;

На природне зношення знарядь чи аксесуарів або вичерпання ре-сурсу акумулятора;

На механічні ушкодження, включно з тріщинами чи вмʼятинами;

У разі продовження шнура або заміни вилки;

При наявності пошкоджених пилкових дисків або кожухів;

При наявності іржі або корозії;

При деформації шпинделя;

При виявленні надмірного забруднення;

Якщо були виявлені несанкціоновані сліди рідин;

На зношені або пошкоджені щітки двигуна;

На зношені шестерні;

При не дотриманні правильного зберігання або експлуатації;

При використанні не за призначенням;

Уразі доробки конструкції;

Поломки, що не виникли через вину виробника (наприклад, перепади напруги, природні катаклізми);

Використання без необхідних захисних засобів, які надаються разом з обладнанням.

При виявленні несправності, що виникли внаслідок перенавантаження акумуляторного інструменти, яке спричинило вихід з ладу електромотора або інших вузлів та деталей.

До безумовних ознак перенавантаження акумуляторного інструменту відносяться: поява кольору, деформація або оплавлення деталей та вузлів інструменту, поява запаху горілого, потемніння, або обвуглювання ізоляції проводів електродвигуна під впливом високої температури та навантажень.

Не гарантійний випадок – будь-які поломки, повʼязані з недотриманням правил і умов експлуатації, нормального зносу, регламенту технічного обслуговування і внесенням змін в конструкцію.

Обмін, або повернення

Покупець має право повернути товар протягом 14 днів з моменту при-дбання, якщо він не був у використанні, його товарний вид, споживчі вла-стивості, пломби, ярлики, а також розрахунковий документ, виданий Покупцеві разом із проданим товаром, збережено.

У випадку повернення товару продавець зобов'язаний повернути споживачеві суму, сплачену ним згідно товарного чеку, протягом 7-ми днів від дня отримання вимоги у вигляді заповненого акту повернення.

Акт повернення заповнюється Покупцем та прикладається до товару, за який він хоче отримати повернення коштів.

Продавець має право провести діагностику та перевірку дотримання вимог покупцем, описаних у п.1.

У разі, не дотримання вимог згідно п.1, Продавець має право відмовити Покупцеві у повернення коштів, та запропонувати інші варіанти (ремонт, заміна, знижка, тощо).

Обмін та повернення товару, який завідомо, без необхідності проведення експертизи, не відповідає заявленим характеристикам або комплектації — оплачується за рахунок компанії.

В іншому випадку, якщо товар не має дефектів і він відповідає заявленим характеристикам, але покупець все ж таки хоче його повернути, і з моменту покупки пройшло не більше 14 днів - всі витрати за доставку бере на себе Покупець.

Телефон для зв'язку
